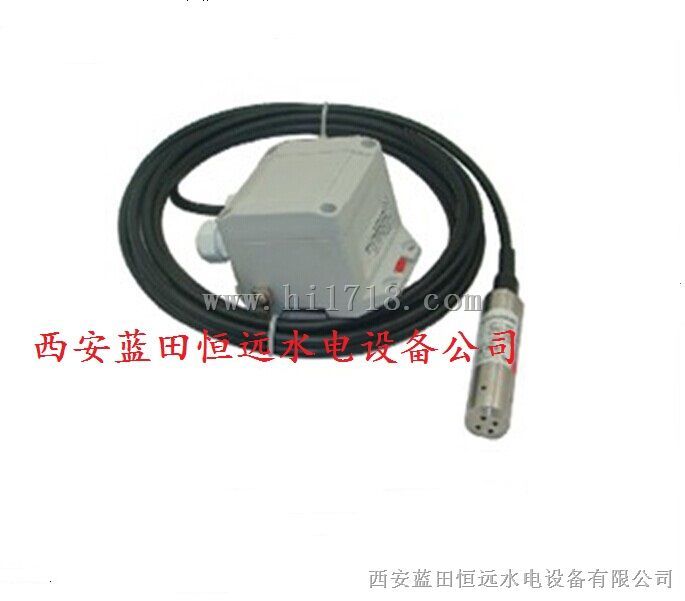

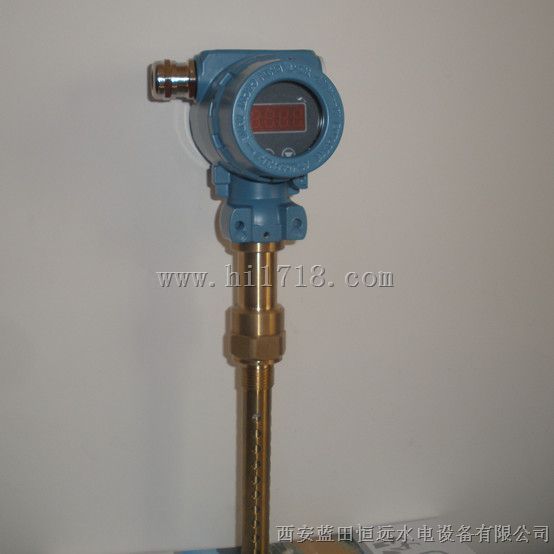

TDSB-416W型压阻式液位变送器是TDSB-426W其改型产品，投入液体中的只是一只传感器，而电路在接线盒或不锈钢铠装管的另一端，可方便用户进行调校。变送器可以有液晶LCD或数码管LED现场显示。

用途：

与本厂SWJ数字光柱水位仪、SWJ-1-1数字仪表配用，可对库区水位、前池水位等其他水位进行测量监控。

二、供电电源及输出信号

TDSB-416W型液位变送器采用24V直流电源供电，可在15~30VDC范围内可靠工作。本安型变送器须经过安全栅供电。输出信号为4~20mADC。亦可提供0~20mADC和0~10VDC输出的变送器。

三、壳体设计

变送器的壳体设计采用不锈钢全密封结构，保证了变送器长期可靠的工作和对介质的广泛适应能力。变送器顶部端面和四周有小孔可以使液体流畅地接触到膜片。除顶部钢帽可以拧开，以便利清洗外，其余部分不可拆卸。变送器的外壳防护等级为IP68。接线盒壳体为铸铝，外表喷漆。底部两个M6螺孔供接线盒安装。接线盒外壳防护等级为IP65。

四、主要技术性能

量程（FS）：      1          2          5           10            mH2O

允许过压：       25         25         25           30          mH2O

线性误差：典型值/值   0.005/0.01   0.01/0.02     0.02/0.05        mH2O

稳定性误差：典型值/值 0.01/0.03    0.01/0.03     0.02/0.04       mH2O

温度误差：为每10℃温度变

化值 零点：典型值/值   0.005/0.01   0.005/0.01   0.01/0.02       mH2O

灵敏度：典型值/值                          0.05%/0.1%

量程（FS）：            20         50        100         200      mH2O

允许过压：              40        75         150         300     mH2O

线性误差：典型值/值       0.04/0.1    0.1/0.2   0.2/0.5   0.4/1   mH2O

稳定性误差：典型值/值   0.02/0.04  0.03/0.06  0.04/0.08  0.04/0.08 mH2O

温度误差：为每10℃温度变化值

零点：典型值/值       0.02/0.04  0.03/0.06  0.04/0.08   0.04/0.08   mH2O

灵敏度：典型值/值                       0.05%/0.1%

使用温度范围：0~50℃

贮存温度范围：-40~120℃

电源电压：15~28V DC        15~28V DC        15~30V DC（本安型经安全栅供电）

输出信号：0~10V         0~20mA            4~20mA

传输方式：三线            三线               二线

负载（Ω）          <（Uv—5）/0.02         <（Uv—5）/0.02

与介质接触材料：壳体：    不锈钢1Cr18Ni9Ti

O型圈：  丁腈橡胶或氟橡胶           重量：      约200克

膜片：    不锈钢316L                 外壳防护等级：IP68

橡胶套管：丁腈橡胶                   度：      ≤0.5%

电缆：    ?7.5mm聚乙烯导气电缆      防爆等级：iaⅡCT6

五、TDSB-416W压阻式液位变送器型号及规格代号表

例：表示TDSB-416W压阻式投入式液位变送器，量程0~3米、电缆线长5米，输出4~20mA，结构材料316L不锈钢隔离膜片、不锈钢接口、不锈钢壳体，接线盒、M20×1.5纹接口。

六、现场安装

在流动的水中测量水位，是在水中插入一根?45的钢管，在管的水流方向的反面不同高度打上若干个?5mm小孔，使水进入管中，在管的出口处用尼龙扎带将电缆线和接线盒捆扎固定。
