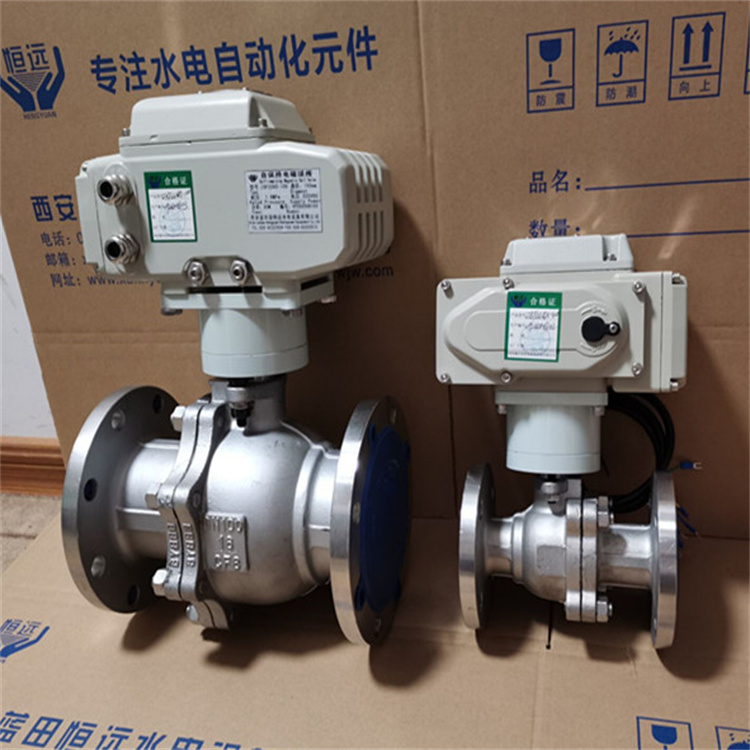

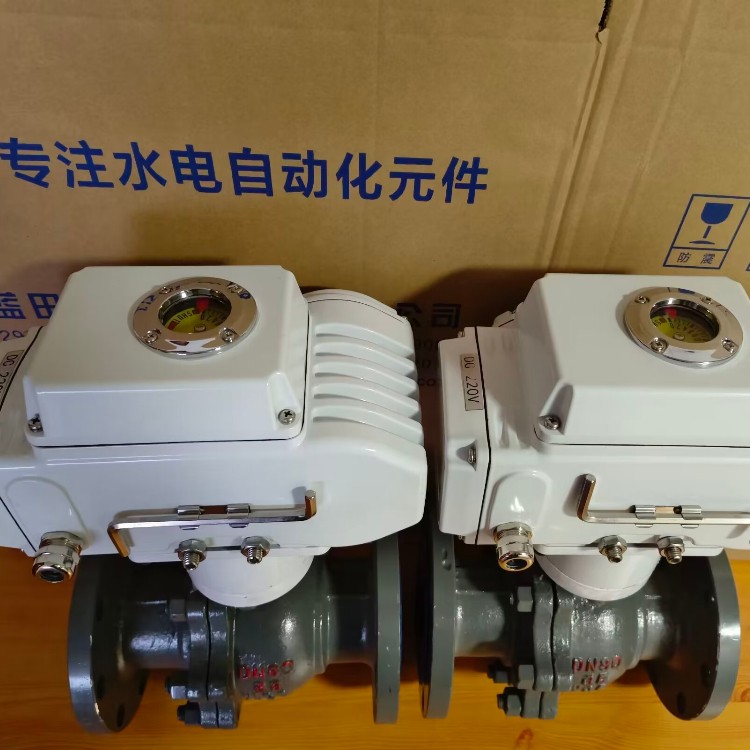

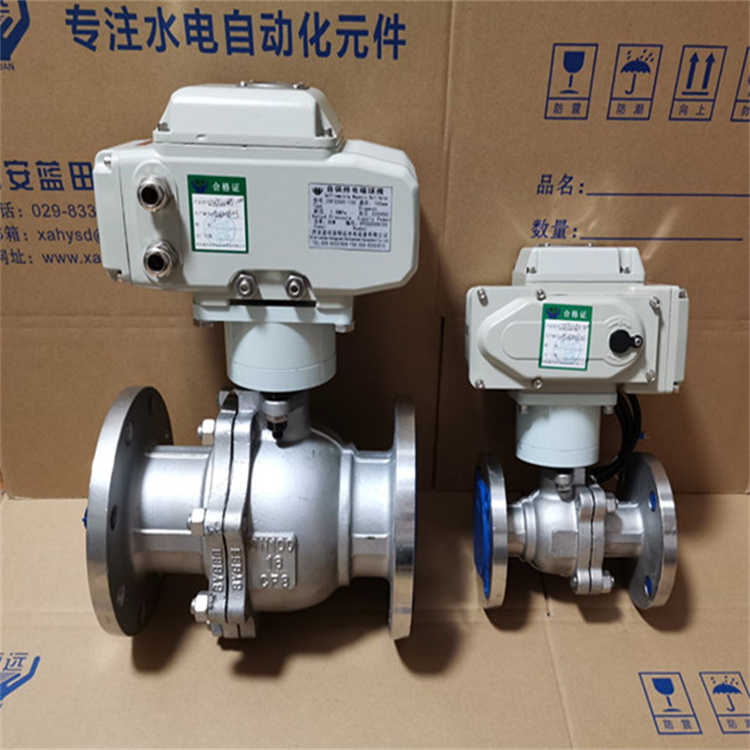

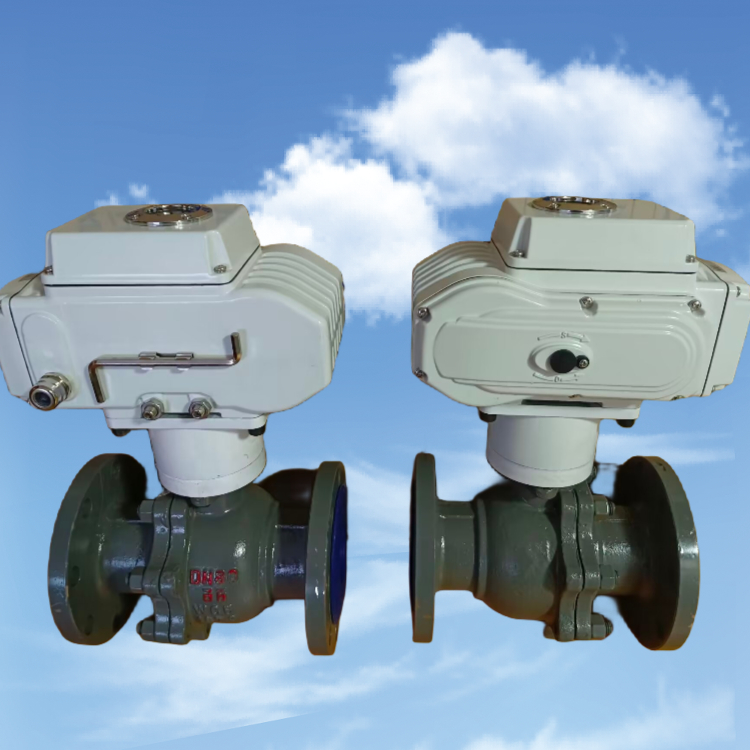

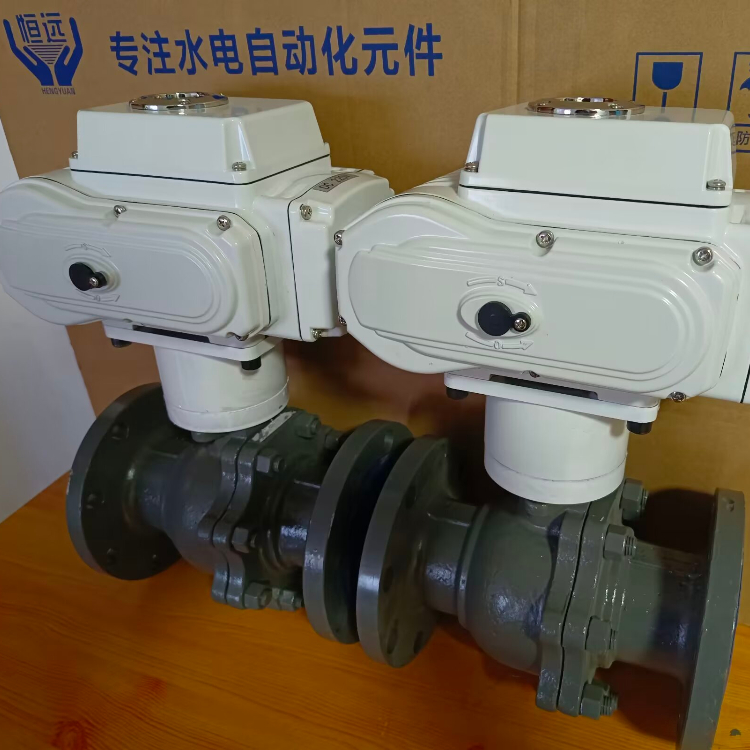

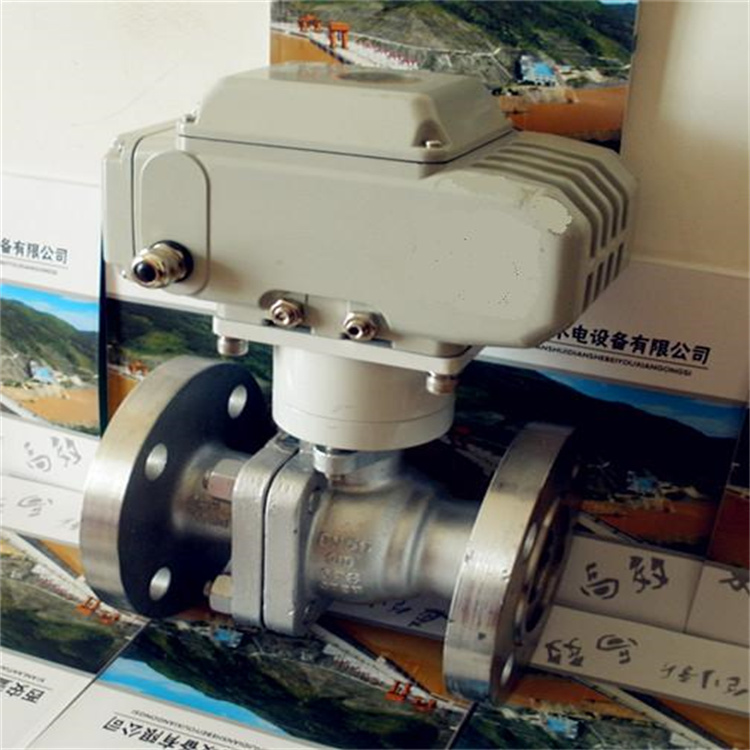

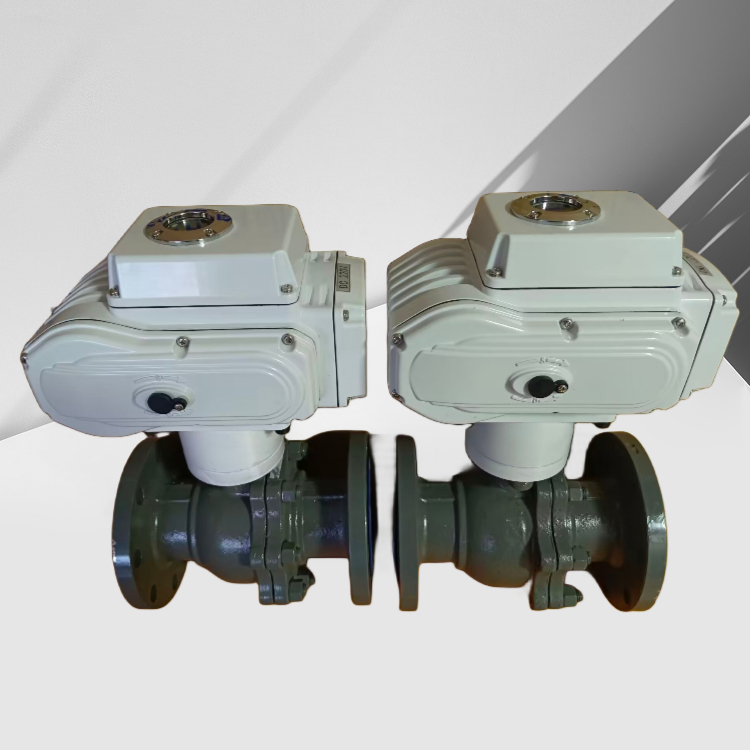

ZBF22QS-10~125型双动自保持球阀主要是由阀体和驱动机构组成，是一种两位两通电动阀门，即可手动，又可电动。在接到开关阀信号后，驱动机构得电带动电动球阀阀芯转动，阀芯转到位后驱动机构内部自动断电，阀位机械指示指向相应阀位，阀位开关输出无源阀位信号。

ZBF22QS-10~125型双动自保持球阀用于空气、油、水等无强腐蚀性流体。广泛应用于电力、石化、冶金等行业，以远程控制管道介质的流通与通断。

特点

1、ZBF22QS-系列型电动自保持球阀采用球面密封结构，无内漏，比传统滑阀结构电磁阀密封性能更好，耐压和工作压力等级更高。

2、球阀驱动采用执行机构，护等级为IP65，可满足水电潮湿环境要求。

3、对介质清洁度不作严格要求。

4、阀位置有现场机械显示和开关接点输出。

5、可在现场手动操作。

陕西-二位二通ZBF22QS自保持电磁球阀说明、报价  ZBF自保持球阀-ZBF22QS-ZBF23QS-ZBF24QS-ZBF22Q自保持电磁球阀说明书、厂家、图片
ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。
本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。
ZBF22Q-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。
二、典型用途：
1、控制电站冷却用水
2、电站密封用水
3、电站供道油路的开断。
三、特点:
1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。
7.本阀采用不锈材料，良好运行。
四、工作原理：
???假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。
当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。
