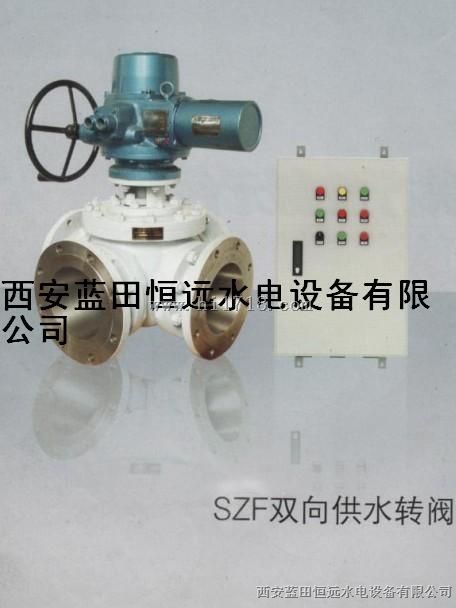

双向供水转阀

一、概述

   双向供水转阀是一种四通球阀结构阀门,由电动执行机构和四通球阀组成,电动执行机构带动球阀阀芯转动,实现发电机组和变压器冷却用水的正、反向技术供水,单向供水引起冷却器堵塞而影响机组正常运行。

二、特点

 以一个球阀代替四个调节阀,减少了工作中可能的故障环节,降耗,工作效率。

 节省阀门、管道,安装方便省时。

 部分采用球阀结构,密封性能好,体积小,使用寿命长,结构简单,维护检修方便。

 采用密封自补偿系统,在密封面磨损后,不锈钢弹簧会将密封面推向阀芯以产生的密封力

备有手动机构。

三、工作原理

正向供水时1,4开启,2,3关闭,反向供水时2,3开启,1,4关闭

如采用SZF双向供水转阀,一个阀便能实现上面正、反供水的切换

电动执行机构带动四通钢球阀芯旋转,每转90角,供水方式切换。


四、技术参数

 工作压力:01.6MPa

 工作介质:油、水

 工作电源:AC 380V±10%  50HZ

 使用环境:环境温度:10~55    相对湿度:≤95%RH

 护等级:IP65
