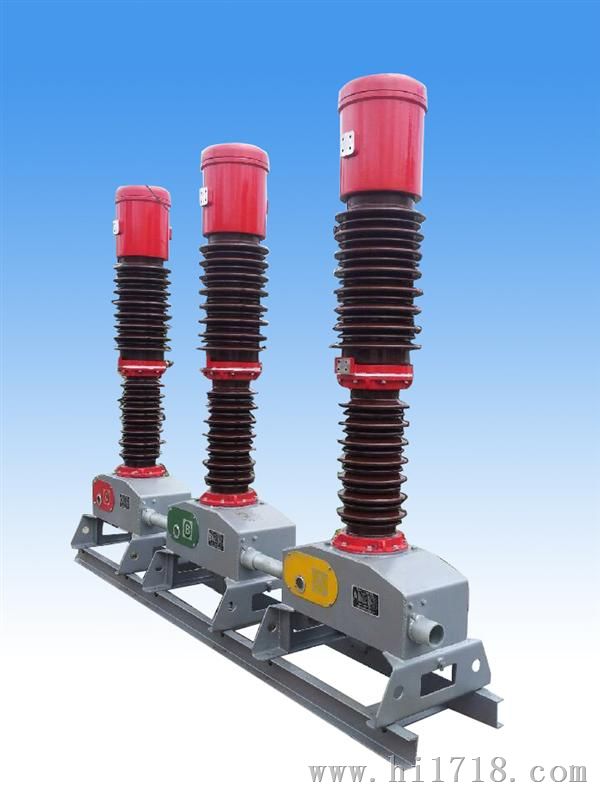

LW16-40.5六氟化硫断路器LW16-40.5断路器步捷电器

LW16-40.5/1250A

LW16-40.5/1600A

LW16-40.5/2000A

LW16-35/1250A

LW16-35/1250A

LW16-35/1250A

如需要了解详细资料请致电我公司



如需要了解详细资料请致电我公司

主要技术参数

序号	名称		单位	数据
1	额定电压		kV	40.5
2	电压		kV	40.5
3	额定缘水平	雷电冲击耐压（全波峰值）	kV	200*/215(断口)注：标准化185 kV
		工频耐压（1分钟）	kV	95/118(断口)
4	额定电流		A	1600/2000		1600/2000/2500/3150
5	机械寿命		次	5000
6	六氟化硫气体额定压力（20℃时表压）		MPa	0.40		0.50
7	闭锁压力（20℃时表压）		MPa	0.3		0.40
8	抵使用环境温度		℃	-40		-30
9	额定短路开断电流		kV	20	25	25	31.5
10	额定短路关合电流（峰值）		kV	50	63	63	80
11	额定短时耐受电流（热稳定电流）		kV	20	25	25	31.5
12	额定峰值耐受电流（动稳定电流）		kV	50	63	63	80
13	额定失步开断电流		kV	5	6.3	6.3	8
14	额定短路开断电流下的累计开断次数		次	20
15	额定短路持续时间		S	4
16	合闸时间（额定操作电压下）		S	≤0.1
17	分闸时间（额定操作电压下）		S	≤0.06
18	额定操作顺序			分-03s—合分-180s—合分
19	额定开合单个电容器组电流		A	400
20	年漏气率		% / 年	≤1
21	六氟化硫气体水份含量（20℃时）		uL/L	≤150
22	配14型弹簧操动机构的额定操作电压			AC/DC:380/220V/110V
	合闸线圈、分闸线圈电压		V	交流：220 380直流：48 110 220
	储能电机电压		V	交流：220直流：220/110
23	六氟化硫气体重量		Kg	5
24	断路器（包括操动机构）重量		kg	1000
