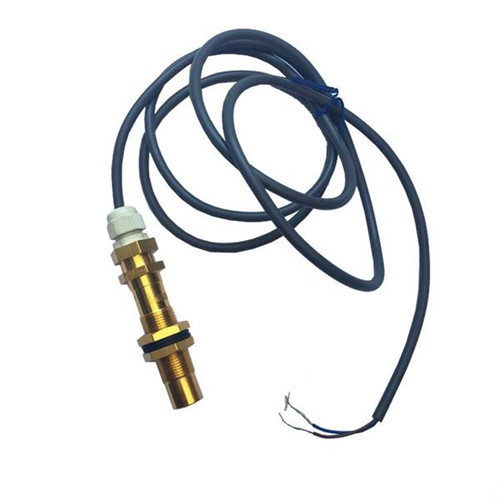

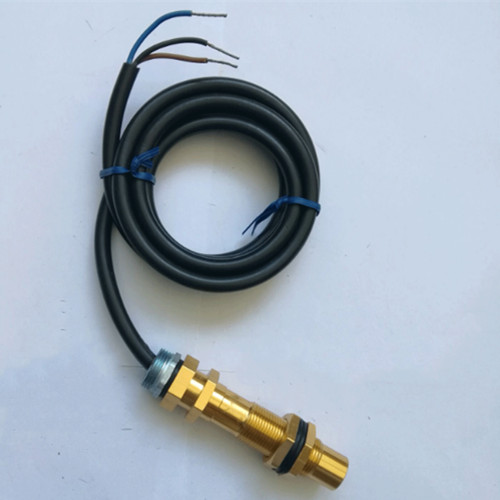

CK-1暴磁性接近开关使用说明书

CK-1暴磁性传感器产品特性

1、作用距离远： a.电磁铁作用距离120mm； b.永磁铁作用距离150mm。

2、带负载能力强：可直接带3A（值）负载，而无需加中间继电器过渡。、、方便。

3、灵敏度高，反应速度快：响应时间小于2.5ms。

4、能在恶劣环境工作：

a.适应温度范围宽：-50℃... 120℃

b.具有较强的护等级。

c.水、灰尘。

5、：只要在开关附近无强磁场，同时按产品技术说明书要求安装，就能开关50万次没有误动作，性100%。

6、磁接近开关的工作特点：是靠磁感应动作的非接触开关，解决了因接触而产生误动作的问题。

7、应用范围广：主要应用于焦炉设备、翻车机设备其他钢铁设备。

CK-1、CK-2、CK-3暴磁性接近开关

CK-1暴磁性接近开关产品说明：

1、构成磁接近开关是由磁体和开关触头两个部分构成。磁体分为电磁体和永磁体两种，根据控制的需要进行选择。开关触头又分为常开接点，常闭接点及转控接点三种形式，也是根据实际需要进行选择。磁体和触头要装在同一个轴线上，且二者间的距离在工作距离之内。在开关触头的周围，不能有强磁场，以免造成影响。电磁体需要用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而造成短接烧毁触点。接线应尽量短，尽可能远离其它配线

2、功能非记忆型磁接近开关，为非接触的，具有通，断或转换功能，以便实现对位，限位和各种控制目的。

CK-1暴磁性接近开关工作原理

将磁性元件（动块）移动到距离感应元件（静块）60mm以内时感应元件内接点闭合，发出信号。由PXK-2型PLC信号操车综合控制系统的PLC，实现其控制功能。

纵向开关HFZL-K

纵向开关J/MTZS

纵向开关EBST-Q01 皮带保护装

隔爆型KBX127限位开关，（绞车）限位开关 KBX127

纵向开关XLZL-Y型皮带保护开关

XLZL-B型纵向检测器、开关

ZS-2型纵向检测装置（传感器）

JZL-K型纵向开关｜皮带机保护装

纵向开关HFZL-K、J/MTZS、EBST-Q01、HFZL-K、SL-1、SL-2、YPSL-A、PDSL-160K/HB、皮带保护

CK-1暴磁性接近开关主要技术指标

(1) 接点工作电压：DC 24V

(2) 接点工作电流：≤0.4A

(3) 控制距离：≤60mm

(4) 感应元件尺寸：φ20mm×68mm

(5) 磁性元件的磁感应强度：0.18特拉斯，外型尺寸可依据被控设备的要求配置。

CK-1暴磁性接近开关产品特点

CK-1型传感器为外壳的强度，降低接点通过的电流，使之更稳定、而研制的一代新产品。它适用于煤矿井下、井口及进风巷道无性气体混合物的环境中使用。该产品其结构简单，安装、使用、维护方便，可以作为门、摇台、推车机、阻车器、道岔及罐笼位置等信号的传感器。
