SCD-02断链保护器

使用环境和主要技术指标

环境温度：-20℃~40℃

相对湿度：≤90%（25℃时）

周围介质：无易燃易爆、无腐蚀性介质的场所。

工作制：24小时工作制

电源：单相220V、50HZ。

输出接口：无源接点、AC220V/5A

工作原理：

输送机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为。断链保护器监测从动轴转速，当从动轴转速低于设定值（从动轴正常转速的80%）时，断链保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。并发出声光报警，提示操作人员处理故障。

概述：

SCD-02断链保护器（失速开关）是专门针对埋刮板输送机和斗式机而开发设计的，也可用于带式输送机、链式输送机等具有从动轴的输送设备上。

组成：

SCD断链保护器主要由速度传感器和信号处理器组成。

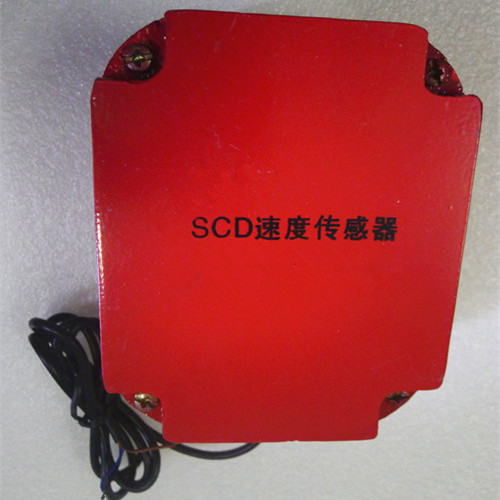

速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于输送机从动轴上，随从动轴一起旋转，将从动轴的旋转速度信号变换成脉冲信号，脉冲信号的频率与从动轴的转速成正比。

信号处理器脉冲频率检测器，安装于就地电控箱或集控室内。信号处理器接收速度传感器的信号，并检测脉冲信号的频率，当脉冲信号频率低于设定值时，信号处理器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。信号处理器动作后会自锁，此时即使速度传感器有正常脉冲信号输入，信号处理器也处于报警保护状态，须切断处理器电源，让信号处理器复位。
