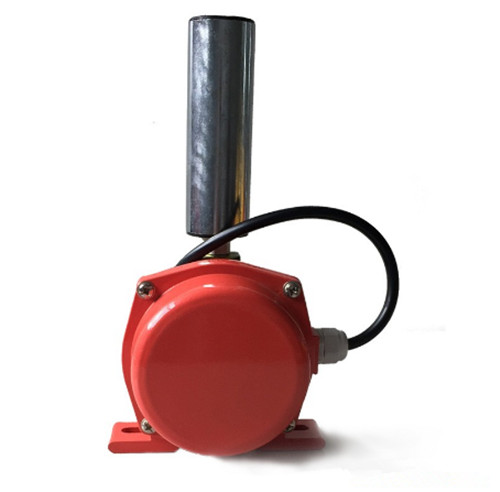

浙江XLPP-J-12-30跑偏开关技术参数
价格:电议
地区:湖北省 黄冈市
电 话:0713-2115868
手 机:13593699788
传 真:0713-2115858

浙江XLPP-J-12-30跑偏开关使用说明书


产品型号:

HFKPT1-12-30、HFKPT1-20-35、

XLPP-12-30、DPK-12-30

DPK-20-35、DPK-10-45

LLD1-S、JPK2-S

JPKJ-S、JSB-KPP-S

JPKJ-Z、XLPP-J-12-30

SPS-2D、ROS-2D

技术参数

工作电压:24~380V(无源开关量)

型号:XLPP-12-30

绝缘电阻:>500MΩ

输出信号:无源开关量信号

环境温度:-20℃~+60℃

环境湿度:<90%

重    量:1.5Kg

防护等级:IP65

复位方式:自动复位

响应时间:<2mS

控制触点容量:3A-5A

动作力:50±10N

特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便,免维护

输出信号既可与现场设备联锁使用,也可送达微机控制系统

电源适应性广:24~380V(无源开关量)

工作原理

 当运行中的胶带发生跑偏现象时,胶带边缘带动立棍旋转并挤压使之倾斜,若立棍倾斜角度大于动作角度时,开关发出一组开关信号,如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机,胶带机复位正常运行后,立棍自动复位。

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔,在皮带机旁角铁架钻Ф12mm孔,用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装,参考应用单位工艺要求,同时要考虑皮带与挡轮的有效间距和推力,建议皮带与档轮间的安装距离为120-160mm(详见安装示意图)。

3、安装距离:建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点是报警信号,3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm

3、跑偏开关底座固定牢固。

售后服务

我们建立了售后服务信息处理系统,24小时跟踪客户。

一、 自购买之日起,提供各种技术培训。

二、 物流:顺丰快递、德邦物流等

运费说明

物流:顺丰快递、德邦物流。目的地:全国(可代办运输运费到付,也可含运费送货)

HFKPT1-12-30、HFKPT1-20-35、

XLPP-12-30、DPK-12-30

DPK-20-35、DPK-10-45

LLD1-S、JPK2-S

JPKJ-S、JSB-KPP-S

JPKJ-Z、XLPP-J-12-30

产品名称:

两级跑偏开关

产品型号:

XLPP-J-12-30

电压:

220V,380V

电流:

2A、3A,5A,10A,15A
