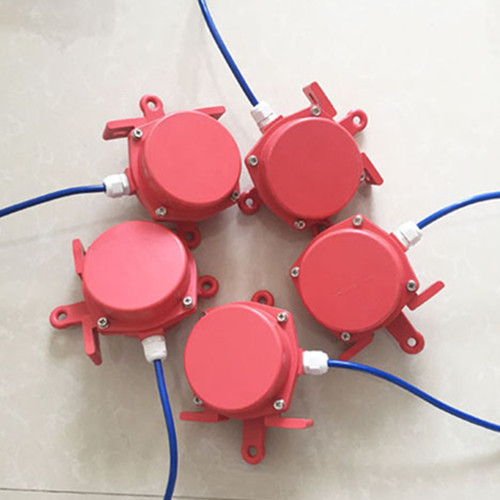

江苏XLLS-F-I双向拉绳开关

简介

拉绳开关分为手动复位和自动复位两种：

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

 拉绳开关是带式输送机备的保护装置，事故的扩大而带来重大损失。由于安装方便,开关转换,在带式运输现场得到广泛的应用。

结构和基本原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并两侧张力均衡。（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

安装示意图如下：

主要用途及适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作、性能稳定、频率响应快、使用寿命长、干忧能力强、水、震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。

拉绳开关可能在一些企业里面会用到，其它的地方也许没有见过，其实一些农村里面还在用着拉绳开关呢。虽然说现在人民都富裕了，可上一些农任然在使用着拉绳开关。

皮带输送机六大保镖使其运行更

皮带输送机保护装置是在物送机工作中出现故障时能进行监测和报警的设备，可使输送机系统生产、正常运行，机械部分的损坏保护操作人员的。此外还便于集中控制和自动化水平，常见的保护和监测装置如下：

（1）跑偏开关

跑偏开关是用于检测输送带的跑偏量和扭曲程度，可输送带跑偏引起其边缘损伤和物料洒落，实现自动报警和停机的一种保护装置。轻度跑偏时发出报警信号，重度跑偏时动作，报警，自动停机。跑偏开关一般安装在皮带输送机头部、尾部、中间及所留要的检测点。

（2）拉绳开关

拉绳开关是用于输送机现场紧急事故停车的一种保护装置，当紧急事故发生时，在现场任意处拉动绳索，均可以发出报警信号，然后自锁、停机。拉绳开关一般每隔60m安装在输送机机架两侧。

（3）打滑检测装置

 打滑监测装置用于监测轴送带与传动滚筒和输送带之间的线速度之差，并能发出报警信号，实现输送带自动拉紧和正常停机。

（4）速检测装置

速检测装置用于输送机下行运输或下运输送线工况。当输送带速度规定带速的115%-125%时，报警并紧急停机。

（5）溜槽堵开关

 溜槽堵开关用于监测皮带输送机系统溜槽堵塞。当溜槽内形成堵塞时，自动报警并紧急停机。

（6）纵向保护装置

纵向保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间时自动报警并紧急停机。
