双向拉绳开关BKLT2 2常开2常闭
价格:电议
地区:湖北省 黄冈市
电 话:0713-2115868
手 机:13593699788
传 真:0713-2115858

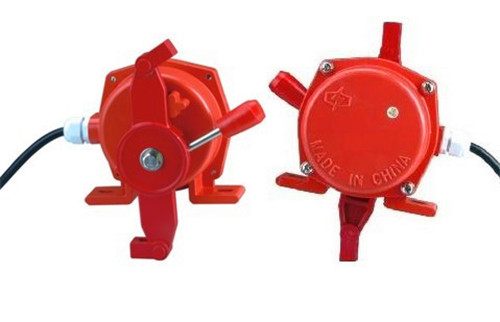

双向拉绳开关BKLT2 2常开2常闭

产品型号:

LXA-02GKH-T1-F、LXA-02GKH-T2-F

XLLS-J-I、XLLS-J-II、XLLS-F-I

XLLS-F-II、XLLS-P-I、XLLS-P-II

XLLS-D-I、XLLS-D-II

PXA-34KK-A、BKLT2-I

BKLT2-II、NST2-2


简介

拉绳开关分为手动复位和自动复位两种,需要达到国家规定IP等级。

自动复位:动作后后能自动回到初始位置,可能会造成误差启动。

手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置.

拉绳开关是带式输送机必备的安全保护装置,防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。

结构和基本原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。

3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

 (注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)

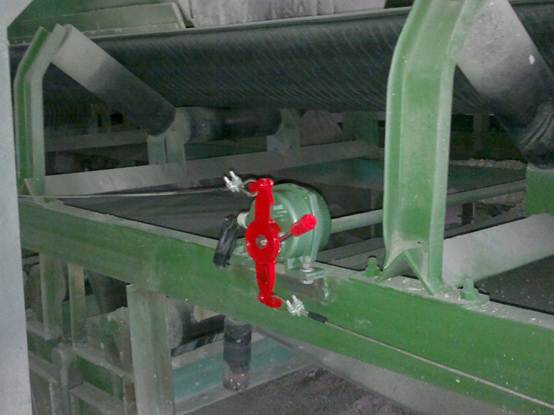

安装示意图:


主要用途及适用范围 双向拉绳开关BKLT2 2常开2常闭

拉绳开关是一种开关型传感器(即无触点行程开关),主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。

  因为它既有行程开关、微动开关的特性,同时又具有传感性能,并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。

  拉绳开关可能在一些企业里面会用到,其它的地方也许没有见过,其实一些农村里面还在用着拉绳开关呢。虽然说现在人民都富裕了,可上一些农民任然在使用着拉绳开关。

双向拉绳开关BKLT2 2常开2常闭

麻城图尔克主营产品:

A.工业自动化传感器系列:

电感式接近开关、电容式接近开关、磁感应接近开关、霍尔传感器、光电开关,磁性开关,矿用开关,位置传感器

B.带式输送机自动保护装置系列:

双向拉绳开关、双向平衡拉绳开关、两级跑偏开关,料流检测器,溜槽堵塞检测器、速度打滑检测器、阻旋式料位控制器,纵向撕裂开关,拉线开关、防偏开关、耐高温行程开关。

C.天车防撞仪系列:

激光防撞仪、声光报警器、多功能报警器。

D.凸轮控制器系列:

电子凸轮控制器、电子主令速比控制器、主令开关。

产品名称:

双向拉绳开关

产品型号:

BKLT2

电压:

220V,380V

电流:

2A、3A,5A,10A,15A

防护等级:

良好
