FKLT2-Y拉绳开关怎么安装

型号：LLP1-S、JLK3-S、LLP1-Z

JLK3-Z、LLP2-1、LLP2-2、LLP2-3

KLT2-3、HFKLT2-3、LLP3-S、JLK2-S、JLK4-S

产品示意图：

双向拉绳开关FKLT2-Y简介

拉绳开关分为手动复位和自动复位两种

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

拉绳开关是带式输送机备的保护装置，事故的扩大而带来重大损失。由于安装方便,开关转换,在带式运输现场得到广泛的应用。

FKLT2-Y拉绳开关主要技术指标：

接点容量：AC380V 3A 5A 10A

缘电压：AC1000V历时1min

使用寿命：10万次

接点形式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90%

海拔高度：＜2000m

动作角度：15°限角度75°

结构和基本原理

由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

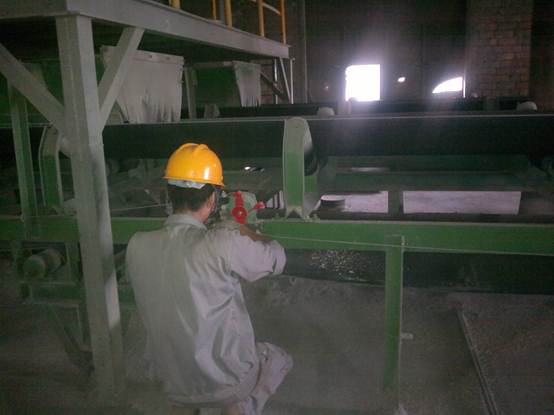

安装和调整

应安装在输送机两边具有检修通道的地方，安装位置应检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并两侧张力均衡。
