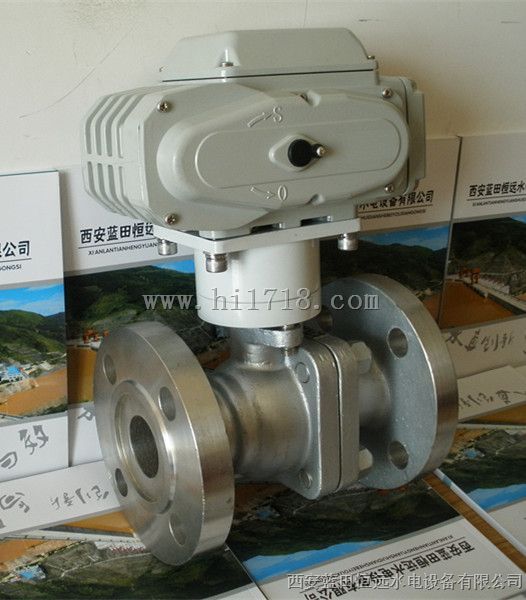

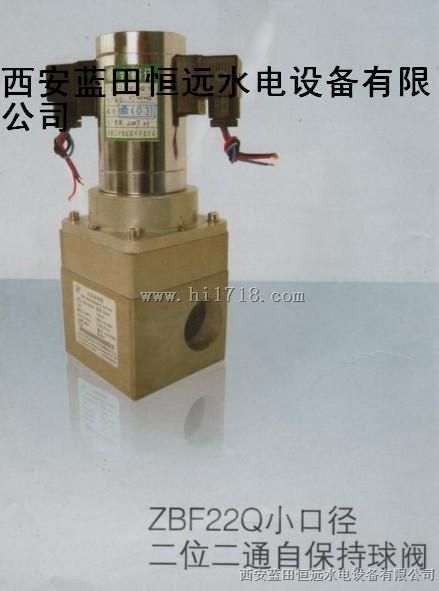

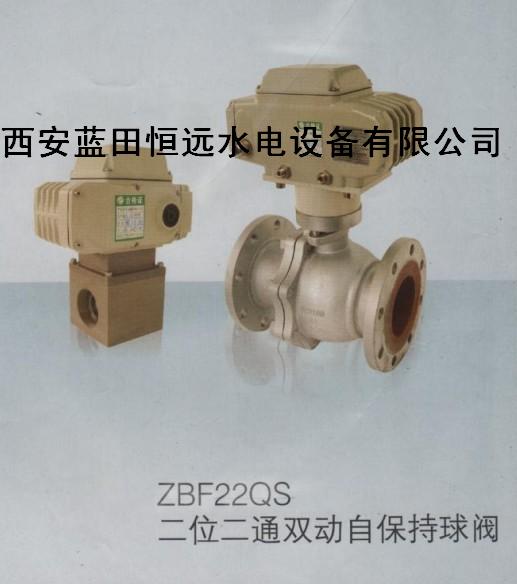

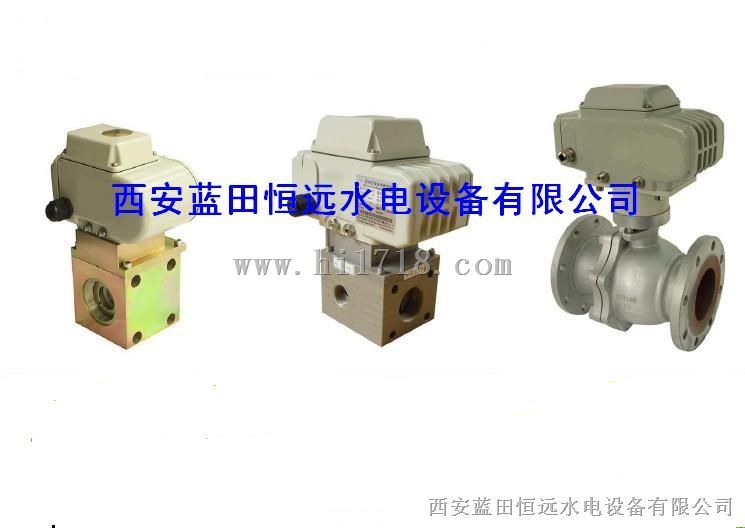

水电站循环水池自动补水电磁阀ZBF22QS-100/250自保持球阀水电站循环水池自动补水电磁阀ZBF22QS-100/250自保持球阀ZBF22QS-6～32-300型电磁阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。
本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。
ZBF22QS-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。

二、典型用途：

1、控制电站冷却用水
2、电站密封用水
3、电站供油管道油路的开断。

三、特点:

1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。
7.本阀全部采用不锈材料，确保良好运行。

四、工作原理：

假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。
当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。
