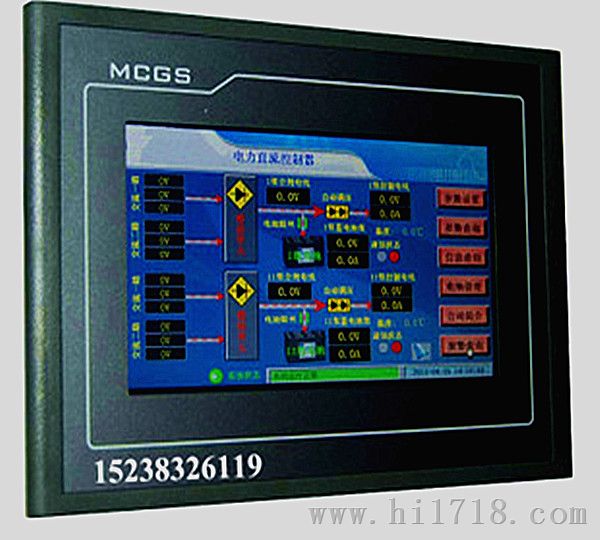

专为智能化变电站一体化电源系统设计，实时监控一体化电源系统中的四大组成部分：交流配电、操作电源、逆变电源和通讯电源。

主监控对下通过RS485接口与各设备和模块通信，及相关状态量告警量的检测，具备硅链调压、状态监控及告警功能，支持扩展电池巡检及缘检测单元，实现智能电池管理功能，内置标准通讯协议，具备远程管理功能，适用于自动化无人值守变电站。

产品特点：

? 触摸屏操作，类Windows操作界面，方便系统参数设置和信息查询

? 配电设计简易，方便组屏

? 大屏幕背光LCD中文菜单显示，界面友好，中英文菜单可选

? 对比度可调节、具备屏幕保护功能

? 大容量的历史告警记录，记录系统运行状态，

? 支持声光报警，各种报警信息中文显示，故障定位清晰直观

?  智能化电池管理，延长电池使用寿命

? 合IEC相关标准，工作稳定

?  RS232及RS485两种通讯接口，支持IEC61850标准,易于接入综自系统，实现无人职守

技术规范：

电源电压：24VDC

输入功率：≤30W

显示屏：TFT液晶显示，LED背光，800*480/800*600分辨率

操作接口：电阻式触摸屏

通讯接口：以太网、U、RS232、RS485

工作湿度：10%~90%

护等级：IP65（前面板）

电磁兼容：工业三级

电池管理：监控系统自动完成电池充电管理。具有电池均充时保护功能。自动完成对电池的维护性均充。充电限流保护功能。具有电池温度补偿功能（配电池巡检单元）。放电管理功能

机通讯：提供RS232/RS485两种通讯接口选择。提供1200BPS、2400BPS、4800BPS和9600BPS四种通讯速率选择。提供CDT451-91和MODBUS两种通讯规约选择。支持iec61850通讯规约。设备通讯地址可设置01 – 99 的任意值。

控制功能：充电模块开/关机、充电模块限流、充电模块输出电压调节、均充/浮充电压转换告警功能：故障声光告警，同时上报后台；告警干节点输出

 中文显示报警信息

255条历史告警记录

总体尺寸： 226.5×163×36 （7英寸）； 274×193×56   （10.2英寸）；323×246×65.5 （12.1英寸）

开孔尺寸： 215×152          （7英寸）  ；261×180         （10.2英寸） ；303×226          （12.1英寸）

整机重量：≤ 2kg

工作环境温度：0℃~50℃
