TLS-YW100I微机控制弹簧压力试验机

一．产品特点及用途

TLS-YW100I微机控制弹簧压力试验机主要用于大型精密螺旋弹簧、碟型等各种弹簧的强度、性能检测，TLS-YW100I微机控制弹簧压力试验机，广泛用于铁路、企业,工矿企业等。

试验操作和数据处理符合GB/T7796-2005《弹簧拉压试验机技术条件》的要求

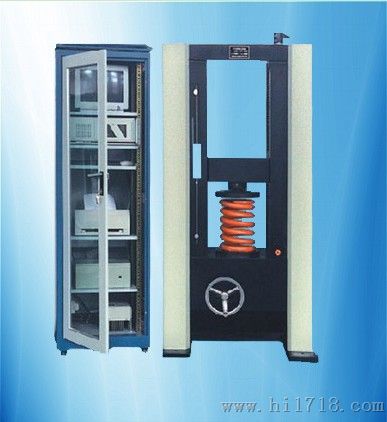

二．产品图片

（图片供参考）

三、主机

1、采用门式结构，用于压缩试验。

2、传动系统：由减速器、精密滚珠丝杠副及导向部分等组成。

3、驱动系统：该试验机采用进口交流伺服系统和电机驱动、配以德国原装减速器减速，保证试验机可以具有1：10000倍的减速比，且噪音小，寿命长，传动平稳，性能稳定、可靠。具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

4、测量控制系统：

1)试验力测量控制系统由高负荷传感器、测量放大器、A/D转换、数字显示表、稳压电源等组成；位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能。

2)试金自行设计的内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。

3)试验结束时，可手动或自动高速返回试验初始位置。

4)实现了真正意义上的试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。

5)电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

5、软件及软件操作：

1)用计算机屏幕显示，试验机的全部操作应借助计算机屏幕，通过计算机键盘和鼠标完成，计算机屏幕显示试验力、位移、横梁移动速度、试验机工作状态等，并具有快捷键操作。

2)具有实时采集数据、数据运算处理，并提供数据储存、检索、统计、打印等功能，能实时显示，绘制试验力—变形曲线、能进行曲线放大或缩小，曲线的局部放大，并且用户可在放大区域内通过鼠标拖动来实现放大曲线的平移，具有曲线打印预览以及人工修整等功能。

3)对于弹簧的试验，应自动计算压缩弹簧的分段刚度P^/。计算公式如下：

弹簧的刚度  P^/=（P₂—P₁）/（F₂—F₁）

4)根据用户要求打印各种试验报表（报表格式由用户提出）。

四、主要性能技术指标

1、试验力：100KN（按100%、50%、20%、10%衰减分四档测力）

2、试验力有效测量范围：2KN-100KN

3、试验力小读数值：  3N

4、位移小读数值：    0.01

5、位移：   ≤±（10+0.15）

6、加载速度：  0.5-500 mm/min（可实现无级调速及任意设定）

7、试验机有效试验空间：1000mm

8、压盘直径：300mm

9、保护环节：移动横梁位置保护（限位）、试验力超过额定载荷的10%保护、 快速破断停机保护、驱动系统过流自动保护。

显示方式：采用计算机屏幕显示，XP操作平台，屏幕显示试验力、位移、横梁移动速度、试验机工作状态、试验力-位移曲线以及各种下拉菜单等，人机对话方式，便于操作

五、主要性能

1、自动清零：试验力、位移、根据需要随时清零。

2、自动换档：自动切换适当量程，以确保负荷的测量。

3、自动校准：能自动实现试验力示值的准确度标定。

4、控制方式：可以实现试验力、试验速度、位移等多种控制方式，有以下功能，

1)设定试验力，检测弹簧的变形量

2)设定变形量，检测弹簧的试验力

3)设定试验力，检测弹簧的剩余高度

4)设定弹簧的剩余高度，检测弹簧的试验力；可以对弹簧设定预压缩高度进行预压缩，预压缩次数可以随时设定。

5)多可以设置十个检测点（可以设定进回程检测）。

6)弹簧变形量的检测以工作压盘接触弹簧为准，此时试验力应有反应，试验力（即初始力）的大小任意设定。

7)对传感器引起的变量可以补偿，即传感器和整机刚度引起的变形量不影响位移的。

8)有过载自动停机功能；

5、中横梁的位置显示数，在更改以前可记忆；

6、电源电压：380VAC±10%  50HZ

六、标准配置

1、TLS-YW100I微机控制弹簧压力试验机，采用日本交流伺服电机，保证加载系统的稳定性、均匀性和可靠性；

2、 德国原装减速机减速 ；

3、传动系统采用滚珠丝杠和同步齿型带传动，提高传动系统的及效率；

4、高负荷传感器及光电编码器，使用稳定可靠。

5、AD600数字式数据采集卡一套（试金集团产）；

6、操作及数据处理软件一套（试金集团产）；

7、TLS-YW100I微机控制弹簧压力试验机，主机一台（试金集团产）；

8、技术资料：含使用说明书与维护手册、合格证书、装箱单；

9、试验机操作软件光盘一张；

10、“联想”品牌计算机一台

11、 A4喷墨打印机一台

七、试验机的工作条件

1、在室温10⁰C～35⁰C范围内,相对湿度不大于80%；

2、在稳固的基础或工作台上,正确安装；

3、在无振动的环境中；

4、周围无腐蚀性介质；

5、电源电压的波动范围不应超过额定电压的10%。
