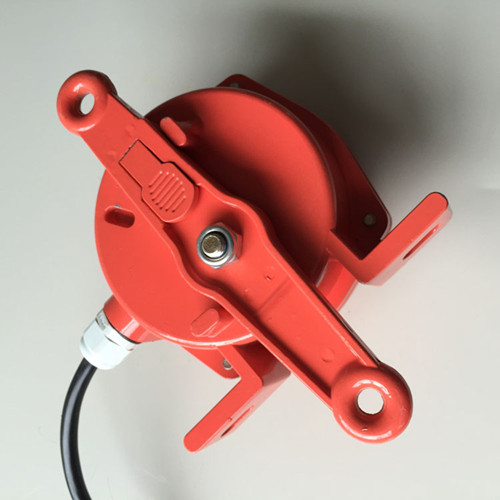

BX5700B双向拉绳开关安装图

双向拉绳开关用于皮带输送机发生事故时，能紧急停止输送机的一种开关。当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。 广泛用于煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种皮带输送设备。

BX5700B双向拉绳开关特点

触发后自动复位，操作简单

双轴承传动结构

护等级高，能粉尘和流水的侵蚀

电气寿命50万次（微动开关）

机械寿命2000万次

BX5700B双向拉绳开关安装图【麻城图尔克现货供应】

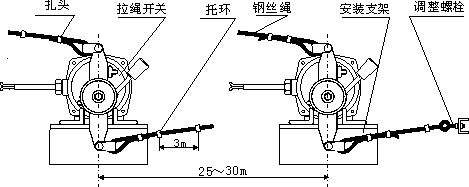

双向拉绳开关安装于皮带输送机的两侧，用红色覆塑钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线 任意处拉动钢丝绳，钢丝绳拉动控制杆旋转，通过传动轴使精密凸轮发生位移，驱动微动开关切断控制回路，输送机停止运行。

BX5700B双向拉绳开关采用国际的双轴承结构设计，避免拉绳开关动作时传动轴直接摩擦壳体或铜套，出现密封不严或卡的情况。

传动轴采用不锈钢材质，腐蚀能力更强。

本开关有设计新颖、稳定、护等级高、长寿命等特点。

BX5700B双向拉绳开关参数

缆绳所需张力：49±10N(5±1kgf)

接  点  数：2（1a+1b）

接点容量：250V AC 5A

 接  线  口：6~12mm电缆

适用温度：-20℃~+60℃

拉绳开关型号

BX5700B

BX5800B

BX5900B

HFKLT2-II

HFKLT2-2
