我公司是西门子上海代理商,代理西门子全系列工控产品,价格优势,品质保证。
上海都乾自动化设备有限公司 细节决定成败,态度成就完美。
西门子电缆,西门子拖曳电缆,西门子软线,西门子DP电缆,西门子现场总线线,西门子拖缆,西门子通讯电缆,西门子紫色电缆,
订货号:6XV1830-0EH10
6XV1 830 3EH10
6XV1 830-0AH10
本公司带来销售的产品全部由西门子直接提供,每个产品都可以到西门子查验 我们的出售的产品按照西门子质保进行保修,(保修期为一年)
更多西门子电缆产品价格,西门子电缆产品图片,西门子电缆产品参数,西门子电缆产品选型,欢迎来电咨询我们!
我公司专营西门子 伺服电机 S7-300 S7-200 S7-400 6GK系列 所有型号PLC 变频器 数控系统 触摸屏 价格优势 信誉可靠 西门子原装产品 质量可靠 我公司承诺 凡我公司售出所有系列产品 质保一年 凡一年内有任何质量问题 可立即换新 不收任何费用 欢迎来电询问该系列产品 相关信息
西门子电缆详细介绍
电信号网络使用标准型圆形截面的双绞线屏蔽电缆进行数据传输。
视具体应用领域而定,有下列型式的电缆
- 配有 PE 或 PUR 护套,
- 无卤素型,
- 用于接地或者拖链
- 用于爆炸性危险区域的专用电缆。
使用 PROFIBUS FastConnect 系统可以在现场快速、简便地装配 PROFIBUS 铜线缆。
可通过总线终端或总线连接插头连接终端设备。 使用转接器可以前后连接多个总线区段。
除了 FastConnect 系统之外还有适用于电气 PROFIBUS 网络的其它组件:
■ DP/DP 耦合器
■ 中继器
■ 总线连接插头
除了电信号网络 (RS485) 之外还有
用于 PROFIBUS PA 的电信号网络
西门子电缆概述
用于不同应用区域的不同类型(例如,地下电缆、拖曳电缆、危险区域(Zone 1 和 Zone 2))
双层屏蔽,抗干扰性能好
阻燃总线连接电缆(不含卤素)。
由于电缆上印有以米表示的长度标记,因此易于确定长度
UL
西门子电缆说明
由于特殊的总线电缆,有很广的应用范围。
由于使用了双层屏蔽电缆和集成式接地技术,网络具有抗干扰功能。
采用 FastConnect (快速连接) 电缆,连接器连接简单又快速,从而节省了时间。
产品中不含硅硐,因此特别适用于汽车工业 (如上釉流水线)。
西门子电缆适用于
为了构建 PROFIBUS DP 网络,提供有不同类型的电缆,可满足不同类型应用的要求。一般地,应该使用所列出的电缆。有关网络组态的详细信息,请参见 PROFIBUS 网络手册。
西门子电缆UL
用于网络电缆的 UL 列表(安全标准)对于美国和加拿大市场尤为必需。根据电缆敷设在建筑物中位置来决定适当的要求。这适用所有电缆,这些电缆从一个机器敷设到一远程控制柜,位于电缆架上并保护着建筑物。通过 UL 的电缆在其名称后面附加字母“GP”(通用)。
西门子电缆Ex
用于本质安全 PROFIBUS DP 应用的电缆在其名称后面附加字母“IS”(本质安全)
西门子电缆描述

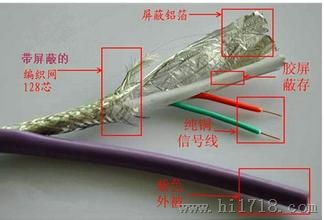

屏蔽的双绞电缆,圆形截面
所有 PROFIBUS 总线电缆的特点:
因为双屏蔽作用,这些电缆特别适合用于易受电磁干扰的工业环境中。
通过总线电缆外皮和总线端子上的接地端子,能实现系统范围内的接地方案。
印有以米表示的标记
西门子电缆类型
全新的快速连接(FC)总线电缆为径向对称设计,可使用剥线工具。以此,可以快速、简便地安装总线接头。
PROFIBUS FC 标准电缆GP:
标准总线电缆专门为快速安装而设计的PROFIBUS FC 标准电缆 IS GP:
具有特殊设计的标准总线电缆,用于快速安装本质安全分布式 I/O 系统PROFIBUS FC 快速连接高强度电缆:
专门设计用于腐蚀环境和苛刻机械负荷条件PROFIBUS FC 食用电缆:
该种电缆使用 PE 外套材料,因此适用于食品和烟草行业。PROFIBUS FC 接地电缆:
专用于地下敷设。它不同于装备有附加外套的 PROFIBUS 总线电缆PROFIBUS FC软电缆
柔性(绞合导线)、无卤素总线电缆,带聚氨酯护套,可偶然移动PROFIBUS FC 拖缆:
专用于在拖缆中强制运动控制的总线电缆,例如在连续运动的机器部件中(绞合导线)PROFIBUS FC FRNC 电缆:
双芯屏蔽,阻燃设计,无卤总线电缆,有一个共聚物外壳 FRNC(阻燃无腐蚀)
不采用快速连接技术的总线电缆(取决于结构类型)
PROFIBUS 彩色电缆:
软总线电缆(成束线),用于花彩线。
用于圆电缆,推荐用于电缆运输车模式PROFIBUS 扭转电缆
高度灵活用总线电缆:
用于移动机器部件的拖缆(绞线)
(在长 1 m电缆上能至少扭转 500 万次,± 180o)PROFIBUS 混合电缆 GP:
适合拖曳的坚固混合电缆,带有两条用于数据传输的铜导线和两条用于 ET 200pro 的电源的铜导线SIENOPYR FR 船用电缆
无卤素、抗踩压、阻燃、经过船级社的光纤电缆,可安装在船甲板及船舱内。按米销售

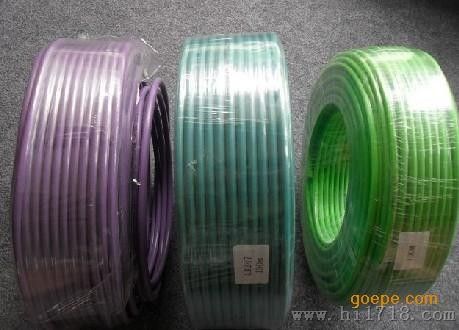

西门子电缆相关信息如下:西门子电缆相关图片
西门子DP总线电缆:6XV1830-3EH10 (软芯线)
SIMATIC NET,PROFIBUS FC 拖缆,PROFIBUS 拖缆,加速度4m/s2,至少3万弯曲半径,约120MM.双芯屏蔽电缆,按米销售,长度1000M 小订购20M
西门子DP总线电缆:6XV1830-0EH10 (客户自定长度)
自定总线长度,按米计算,不带接头!!!
西门子DP总线电缆:6XV1830-1CH15 (1.5M 带接头)
SIMATIC NET 830-1T PROFIBUSL连接电缆:用于连接数据端口,预装配接头,在电缆二端各装一个9针接头
西门子DP总线电缆:6XV1830-1CH30 (3M 带接头)
SIMATIC NET 830-1T PROFIBUSL连接电缆:用于连接数据端口,预装配接头,在电缆二端各装一个9针接头
西门子DP总线电缆:6XV1830-2AH30 (3M 带接头-带一个编程器)
SIMATIC NET,PROFIBUS 830-2连接电缆,预装配接头型,用于连接数据端口,预装配接头,在电缆二端各装一个9针接头(一端带编程口)
西门子DP总线电缆:6XV1830-2AH50 (5M 带接头-带一个编程器)
SIMATIC NET,PROFIBUS 830-2连接电缆,预装配接头型,用于连接数据端口,预装配接头,在电缆二端各装一个9针接头(一端带编程口)
西门子DP总线电缆:6XV1830-2AN10 (10M 带接头-带一个编程器)
SIMATIC NET,PROFIBUS 830-2连接电缆,预装配接头型,用于连接数据端口,预装配接头,在电缆二端各装一个9针接头(一端带编程口)
西门子电缆型号规格
订货号 | 6XV1 830-0EH10 | 6XV1 831-2A | 6XV1 830-0JH10 | 6XV1 830-0GH10 |
---|---|---|---|---|
产品类型描述 | PROFIBUS FC | PROFIBUS FC | PROFIBUS FC | PROFIBUS FC |
适合的用途 | 多功能 | 通用电缆,用于本质安全分布式 I/O 系统 | 用于腐蚀环境及机械应力严重的工况 | 食品、饮料和烟草制造业 |
电缆名称 | 02YSY (ST) CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI | 02YSY (ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR | 02YSY (ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI | 02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40 |
电气数据 | ||||
单位长度的衰减测量 | ||||
| 42 dB/km | 42 dB/km | 42 dB/km | 42 dB/km |
| 22 dB/km | 22 dB/km | 22 dB/km | 22 dB/km |
| 4 dB/km | 4 dB/km | 4 dB/km | 4 dB/km |
| 2.5 dB/km | 2.5 dB/km | 2.5 dB/km | 2.5 dB/km |
9.6 kHz 下的特征阻抗 | 270 Ω | 270 Ω | 270 Ω | 270 Ω |
| ± 10% | ± 10% | ± 10% | ± 10% |
38.4 kHz 下的特征阻抗 | 185 Ω | 185 Ω | 185 Ω | 185 Ω |
| ± 10% | ± 10% | ± 10% | ± 10% |
特征阻抗,3 MHz ...20 MHz 时 | 150 Ω | 150 Ω | 150 Ω | 150 Ω |
| ± 10% | ± 10% | ± 10% | ± 10% |
标称特征阻抗 | 150 Ω | 150 Ω | 150 Ω | 150 Ω |
单位长度的回路电阻,值 | 110 Ohm/km | 110 Ohm/km | 110 Ohm/km | 110 Ohm/km |
单位长度的屏蔽电阻,值 | 9.5 Ohm/km | 9.5 Ohm/km | 9.5 Ohm/km | 9.5 Ohm/km |
1 kHz 下的单位长度电容 | 28.5 nF/km | 28.5 nF/km | 28.5 nF/km | 28.5 nF/km |
工作电压(有效值) | 100V | 100V | 100V | 100V |
机械数据 | ||||
护套 | ||||
| PVC | PVC | PUR | PE |
| 8 mm | 8 mm | 8 mm | 8 mm |
| 0.4 mm | 0.4 mm | 0.4 mm | 0.4 mm |
| 紫色 | 蓝色 | 紫色 | 黑色 |
环境温度 | ||||
| -40 ... +75 °C | -40 ... +75 °C | -40 ... +60 °C | -40 ... +60 °C |
| -40 ... +75 °C | -40 ... +75 °C | -40 ... +60 °C | -40 ... +60 °C |
| -40 ... +75 °C | -40 ... +75 °C | -40 ... +60 °C | -40 ... +60 °C |
| -40 ... +75 °C | -40 ... +75 °C | -40 ... +60 °C | -40 ... +60 °C |
弯曲半径 | ||||
| 75 mm | 75 mm | 75 mm | 75 mm |
| 150 mm | 120 mm | 150 mm | 150 mm |
张力负荷 | 100 N | 100 N | 100 N | 100 N |
单位长度重量 | 76 kg/km | 80 kg/km | 73 kg/km | 67 kg/km |
燃烧特性 | 阻燃性符合 IEC 60332-3-24 Category C | 阻燃性符合 IEC 60332-3-24 Category C | 阻燃性能符合标准 IEC 60332-1 | 可燃 |
耐化学腐蚀 | ||||
| 有条件耐受 | 有条件耐受 | 耐受性 | 有条件耐受 |
| 有条件耐受 | 有条件耐受 | 有条件耐受 | 有条件耐受 |
抗紫外线辐射 | 耐受性 | 耐受性 | 耐受性 | 耐受性 |
产品性能 | ||||
| X | X | X | X |
| √ | √ | √ | √ |
FastConnect 电气连接型号 | √ | √ | √ | √ |
UL /额定值 300 V | √/CMG/CL3/防晒 | √/CMG/CL3/防晒 | √ /CMX | X |
UL /额定值 600 V | √ | √ | X | X |
订货号 | 6XV1 830-3FH10 | 6XV1 831-2K | 6XV1 830-3EH10 | 6XV1 830-0LH10 |
---|---|---|---|---|
产品类型描述 | PROFIBUS | PROFIBUS | PROFIBUS | PROFIBUS |
适合的用途 | 地下 | 偶尔移动的机器部件 | 在电缆托架中使用 | 无卤阻燃应用 |
电缆名称 | 02YSY (ST) CY2Y 1 × 2 × 0.64/2.55-1 50 KF 40 SW | 02YH (ST) C11Y 1 × 2 × 0.64/2.56-1 50 LI KF 40 FRNC FC VI | 02YY (ST) C11Y 1 × 2 × 0.64/2.55-150 LI KF 40 FR petrol | 02YSH (ST) CH 1 × 2 × 0.64/2.55-1 50 VI KF 25 FRNC |
电气数据 | ||||
单位长度的衰减测量 | ||||
| 42 dB/km | 49 dB/km | 49 dB/km | 42 dB/km |
| 22 dB/km | 25 dB/km | 25 dB/km | 22 dB/km |
| 4 dB/km | 4 dB/km | 4 dB/km | 4 dB/km |
| 2.5 dB/km | 3 dB/km | 3 dB/km | 2,5 dB/km |
9.6 kHz 下的特征阻抗 | 270 Ω | 270 Ω | 270 Ω | 270 Ω |
| ± 10% | ± 10% | ± 10% | ± 10% |
38.4 kHz 下的特征阻抗 | 185 Ω | 185 Ω | 185 Ω | 185 Ω |
| ± 10% | ± 10% | ± 10% | ± 10% |
特征阻抗,3 MHz ...20 MHz 时 | 150 Ω | 150 Ω | 150 Ω | 150 Ω |
| ± 10% | ± 10% | ± 10% | ± 10% |
标称特征阻抗 | 150 Ω | 150 Ω | 150 Ω | 150 Ω |
单位长度的回路电阻,值 | 110 Ohm/km | 133 Ohm/km | 133 Ohm/km | 110 Ohm/km |
单位长度的屏蔽电阻,值 | 9.5 Ohm/km | 14 Ohm/km | 14 Ohm/km | 9.5 Ohm/km |
1 kHz 下的单位长度电容 | 28.5 nF/km | 28 nF/km | 28 nF/km | 29 nF/km |
工作电压(有效值) | 100V | 100V | 100V | 100V |
机械数据 | ||||
护套 | ||||
| PE/PVC | PUR | PUR | FRNC |
| 10.8 mm | 8 mm | 8 mm | 8 mm |
| 0.5 mm | 0.4 mm | 0.4 mm | 0.4 mm |
| 黑色 | 紫色 | 深棕色 | 浅紫色 |
环境温度 | ||||
| -40 ... +60 °C | -20 ... +60 °C | -40 ... +60 °C | -25 ... +80 °C |
| -40 ... +60 °C | -40 ... +60 °C | -40 ... +60 °C | -25 ... +80 °C |
| -40 ... +60 °C | -40 ... +60 °C | -40 ... +60 °C | -25 ... +80 °C |
| -40 ... +60 °C | -40 ... +60 °C | -40 ... +60 °C | -25 ... +80 °C |
弯曲半径 | ||||
| 80 mm | 40 mm | 40 mm | 60 mm |
| 160 mm | 120 mm | 120 mm | 80 mm |
弯曲循环次数 | - | - | 3 000 000 | - |
张力负荷 | 100 N | 100 N | 100 N | 100 N |
单位长度重量 | 117 kg/km | 70 kg/km | 70 kg/km | 72 kg/km |
燃烧特性 | 可燃 | 阻燃性能符合标准 IEC 60332-1-2 | 阻燃性能符合标准 IEC 60332-1-2 | 阻燃性符合 IEC 60332-3-24 C 类、IEC 60332-3-22 A 类 |
耐化学腐蚀 | ||||
| 有条件耐受 | 有条件耐受 | 耐受性 | 有条件耐受 |
| 有条件耐受 | 有条件耐受 | 耐受性 | 有条件耐受 |
耐放射性 紫外辐射 | 耐受性 | 耐受性 | 耐受性 | 耐受性 |
产品性能 | ||||
| X | √ | X | √ |
| √ | √ | √ | √ |
FastConnect 电气连接型号 | √ | √ | √ | √ |
UL /额定值 300 V | X | √ /CMX | √ /CMX | √/CM/CL3/防晒 |
UL /额定值 600 V | X | X | X | √ |
订货号 | 6XV1 830-3GH10 | 6XV1 830-0PH10 | 6XV1 830-0MH10 |
---|---|---|---|
产品类型描述 | PROFIBUS | PROFIBUS | SIENOPYR FR 船用电缆 |
适合的用途 | 吊挂附件 | 用于移动机器部件 | 船级社 |
电缆名称 | 02YS (ST) CY 1 x 2 x 0.65/2.56 LI petrol FR | 02Y (ST) C 11Y 1 x 2 x 0.65/2.56-150 LI FR VI | M-02Y (ST) CH X 1 x 2 x 0.35 100 V |
电气数据 | |||
单位长度的衰减测量 | |||
| 49 dB/km | 49 dB/km | 45 dB/km |
| 25 dB/km | 25 dB/km | 22 dB/km |
| 4 dB/km | 3 dB/km | 5 dB/km |
| 3 dB/km | 2.5 dB/km | 3 dB/km |
特征抗阻为 | 270 Ω | 270 Ω | 250 Ω |
| ± 10% | ± 10% | ± 10% |
特征抗阻为 | 185 Ω | 185 Ω | 185 Ω |
| ± 10% | ± 10% | ± 10% |
特征阻抗, | 150 Ω | 150 Ω | 150 Ω |
| ± 10% | ± 10% | ± 10% |
标称特征阻抗 | 150 Ω | 150 Ω | 150 Ω |
单位长度的回路电阻,值 | 133 Ohm/km | 98 Ohm/km | 110 Ohm/km |
单位长度的屏蔽电阻,值 | 19 Ohm/km | 14 Ohm/km | - |
1 kHz 下的单位长度电容 | 28 nF/km | 29 nF/km | - |
工作电压(有效值) | 100V | 100V | 100V |
机械数据 | |||
护套 | |||
| PVC | PUR | 聚合物 |
| 8 mm | 8 mm | 10.3 mm |
| 0.3 mm | 0.4 mm | 0.5 mm |
| 深棕色 | 紫色 | 黑色 |
环境温度 | |||
| -40 ... +80 °C | -25 ... +75 °C | -40 ... +80 °C |
| -40 ... +80 °C | -40 ... +80 °C | -40 ... +80 °C |
| -40 ... +80 °C | -40 ... +80 °C | -40 ... +80 °C |
| -40 ... +80 °C | -25 ... +75 °C | -10 ... +50°C |
弯曲半径 | |||
| 30 mm | 30 mm | 108 mm |
| 70 mm | 60 mm | 216 mm |
张力负荷 | 80 N | 100 N | 100 N |
单位长度重量 | 64 kg/km | 65 kg/km | 109 kg/km |
燃烧特性 | 阻燃性能符合标准 IEC 60332-1 | 阻燃性能符合标准 IEC 60332-1-2 | 阻燃性能符合标准 IEC 60332-3-24 |
耐化学腐蚀 | |||
| 有条件耐受 | 耐受性 | 耐受性 |
| 有条件耐受 | 耐受性 | 耐受性 |
抗紫外线辐射 | 耐受性 | 耐受性 | 耐受性 |
产品性能 | |||
| X | X | √ |
| √ | √ | √ |
FastConnect 电气连接型号 | X | X | X |
UL /额定值 300 V | √/ CM/CMG/PLCT/ | √ /CMX | X |
UL /额定值 600 V | √ | X | X |
船级社协会 | - | - | 英国劳氏船级社,德国劳氏船级社 |
订货号 | 6XV1 860-2R | 6XV1 860-2S |
---|---|---|
产品类型描述 | PROFIBUS 混合标准电缆 | PROFIBUS 混合加强电缆 |
适合的用途 | ET 200pro | ET 200pro,电缆耐飞溅的焊料(符合 HD22.2 S3/5) |
电缆名称 | 02Y(ST)C 1x2x0.65/2.56-1 50LI LIY-Z Y 2 x 1 x 1.5 VI | 02Y(ST)C 1 x 2 x 0.65/2.56-150LI LIH-Z 1 1Y 2 x 1 x 1.5 VI FRNC |
电气数据 | ||
单位长度的衰减测量 | ||
| 49 dB/km | 49 dB/km |
| 25 dB/km | 25 dB/km |
| 3 dB/km | 3 dB/km |
特征阻抗 | ||
| 270 Ω | 270 Ω |
| 185 Ω | 185 Ω |
| 150 Ω | 150 Ω |
| 150 Ω | 150 Ω |
特征阻抗的对称误差 | ||
| ± 15 Ω | ± 15 Ω |
| ± 18.5 Ω | ± 18.5 Ω |
| ± 27 Ω | ± 27 Ω |
单位长度的回路电阻,值 | 138 Ohm/km | 138 Ohm/km |
单位长度的屏蔽电阻,值 | 10 Ohm/km | 10 Ohm/km |
1 kHz 下的单位长度电容 | 30 nF/m | 30 nF/m |
工作电压(有效值) | 300V | 300V |
25℃ 时电源导线的连续电流 | 7.5 A | 7.5 A |
机械数据 | ||
电缆包皮层 | ||
| PVC | PUR |
| 11 mm | 11 mm |
| 紫色 | 紫色 |
| 10.5 mm | 10.5 mm |
| 11.5 mm | 11.5 mm |
电源导线 | ||
| 1.5 mm | 1.5 mm |
| 黑色 | 黑色 |
环境温度 | ||
| -40 ... +75 °C | -40 ... +75 °C |
| -40 ... +75 °C | -40 ... +75 °C |
| -40 ... +75 °C | -40 ... +75 °C |
| -40 ... +75 °C | -40 ... +75 °C |
弯曲半径 | ||
| 44 mm | 44 mm |
| 125 mm | 125 mm |
弯曲次数 | - | 3 000 000 |
张力负荷 | 450 N | 450 N |
单位长度重量 | 140 kg/km | 135 kg/km |
燃烧特性 | 阻燃性能符合标准 IEC 60332-1-2 | 阻燃性能符合标准 IEC 60332-1-2 |
耐化学腐蚀 | ||
| 有条件耐受 | 耐受性 |
| 有条件耐受 | 耐受性 |
抗紫外线辐射 | X | X |
产品性能 | ||
| X | √ |
| √ | √ |
FastConnect 电气连接型号 | X | X |
UL /额定值 300 V | √/CMG | √ /CMX |
UL /额定值 600 V | X | X |
西门子电缆安装说明
安装说明
总线电缆按米销售。如果总线段必须由两部分装配(例如 >1000 m 段长),可使用外套(低电阻连接导线,在更广泛的区域内连接屏蔽)。
快速连接
使用 FastConnect 剥线工具,可以一下剥去新的快速连接电缆外皮并获得的长度。
通过这种方式,可方便、快速地将总线连接器(6ES7 972-0BA30-0XA0 除外)连接到总线电缆。
电缆布线:
在贮存、运输和电缆敷设过程中,两端需用收缩帽密封两端。
符合允许的弯曲半径和张力负载!
如果是在户外敷设,例如在地下、沙子中或混凝土中敷设,或通过由钢制或塑料保护管在地上或地下敷设,则需要使用埋入电缆。
符合适用于地下敷设的过电压保护指南。
注:
SIMATIC NET 电缆系列的其它部件可向当地的西门子代理商订货。
