FTTH光分路器箱、1分16光分路器箱 、1分32光分路器箱 、16芯光分路器箱、32芯光分路器箱

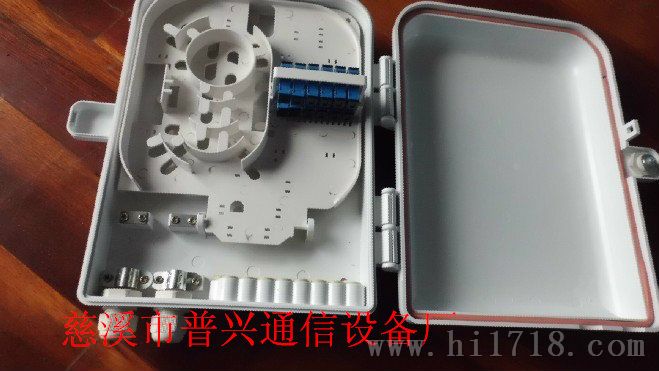

GPX-1-32E型光分路器箱 是FTTH光网络中的客户端配线设备，主要用于光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备。

二、产品特点

1.本产品由阻燃PC工程塑料和聚碳酸脂材料混合经造粒后高温注塑成型，有塑料中的“合金钢”美称，产品外形线条流畅，抗冲击能力强，防护能力可达IP55级。

2.本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。

3.采用独特的防盗锁设计，箱体开闭灵活，防护性能良好。

4.采用独特的活动铰链结构，施工时能方便的将箱盖卸下、装上以利于熔接配线工作。

5.采用翻板式结构，能高密度的配置端口和分光设施。

三、使用方式

1.分线箱式使用：当不用分光方式工作时，采用24只SC型适配器作为连接器使用，输入输出光缆每边成端24个SC插头完成光路连通和分配工作。

2.光分路器箱使用方式一：当需要使用盒式光分路器时，可将

1分16或1分32的盒式光分路器置放于盒底的盘纤系统中央固定，

即可作为光分路器箱使用。

3.光分路器箱使用方式二：当需要使用插片式光分路器时，可将1分8的插片式光分路器1个或2个插入翻板正面的卡盒中固定，即可作为光分路箱使用。

4.光分路器箱使用方式三：当同时需要使用盒式、插片式光分路器时，可将盒式光分路器置放在下层而将插片式光分路器置放于上层使用。

四、安装和使用

1.安装方法：，在指定位置打好墙孔，放入螺栓，从底盒正面用3个螺钉拧紧即可。

2.布放光缆：

a,尾纤与室外光缆开剥50mm左右后热熔接;

b,将热熔接后的热熔管放置在翻板反面熔接卡槽上；

c,将室外光缆钢芯线固定在盒底加强芯固定位上，将防水锁头锁紧;

d,将适配器放置在中间翻板适配器卡位上，尾纤熔接室外光缆后，插头卡在适配器内；

e,用户皮线光缆采用快速连接器连接时，拉出皮线光缆黑色进缆堵头，把皮线光缆穿入箱体，箱内皮线光缆预留一定的长度盘在盒底盘纤挂耳内，装上快速连接头即可。

f,，未布缆的进缆孔用光缆孔堵头封住，防止灰尘进入盒体。

五、环境条件：

1，工作温度：-40°C+60°C；

2，相对湿度: ≤93%(at +40°C)；

3，大气压力：62kpa~101kpa（近似海拔0～5000米）；

4，插入损耗：≤0.35dB；

5，回波损耗：≥50 dB；

6，插拔耐久性能：>1000次；

7，绝缘电阻：≥1000MΩ/500v(DC)；

8，耐压：>3000V (DC)/1min不击穿，无飞弧。

安装孔距：本箱体采用3点固定方式，上方2点、下方1点，安装简洁方便，上下之间直线距离为307毫米，左右之间水平距离为197毫米。
