德威尔 空气 微差压表
价格:电议
地区:广东省 深圳市
电 话:0755-36653825
手 机:18664949904
传 真:0755-36653821

选择美国德威尔(美国DWYER)的Magnehelica压力计可以获得2%满刻度以内的高,以及多达81种量程范围选择,可以地满足您应用的需要。这种压力计采用美国德威尔(美国DWYER)简单、无磨损的Magnehelica活动部件,可迅速指示空气或非腐蚀性气体的低压-正压、负压(真空)或差压皆可。其设计抗冲击、防震,且具有抗过压能力。它没有压力计液体蒸发、冻结,也不会导致中毒或水准问题。另外,其价位很低。 这种压力计被广泛用来测量风扇、鼓风机的压力、过滤器阻力、风速、炉体通风、孔板造成的压降,发泡系统的液位和流体放大器的压力或液压系统的压力。它还能检测气体-空气比率控制和自动阀门,及监测药学护理设备的血液和呼吸压力。

安装

美国德威尔(美国DWYER)大多数Magnehelica压力计采用同一种尺寸的外壳。可以利用随产品提供的硬件对压力计进行表面安装或嵌入式安装。使用A-610型管道安装件,可以轻易地将它安装在水平或垂直的1-1/4"~2"管道上。虽然它是对垂直位置进行标定的,但很多量程大于1"的,只需作简单的重新调零即可用于任意角度。然而,为了达到,它们必须在与使用位置相同的位置进行标定。这些特性使得Magnehelica压力计无论对固定安装使用,还是对便携使用,都很理想。如果要进行嵌入式安装,必须钻一个49/16"的孔。每个设备配有完整的安装和连接件及说明。

通气阀

如果在某个应用中,压力是连续的,而Magnehelica压力计不易移动的金属或塑料管相连,我们建议您使用美国德威尔(美国DWYER) A-310A通气阀来连接压力计。这样就可以在检查压力计或对压力计进行调零时除去压力。

高压型和中压型

安装与标准型压力计类似,但嵌入式安装需要的是4-13/16"的孔。中压结构可耐受35 psig的内压,而高压结构可耐受80 psig的内压。各种量程范围均有。因为外壳较大,所以不适合于便携箱。重量为1 lb., 10 oz(在美国德威尔(美国DWYER)标准Magnehelica压力计上安装A-321安全泄放阀可以对突然出现过压的情况下对压力计提供足够保护;参见Bulletin S-101)。

物理数据:

环境温度范围:20°到140°F
额定总压力: -20" Hg.~15 psig.
过压: 泄放插头约在25 psig时打开。
连接: 1/8"阴螺纹NPT高低压管嘴两只 - 侧面一只、背面一只。
外壳: 冲模铸铝外壳、酸洗铝件,耐168小时喷盐测试。外涂层为深灰色。
: ± 2% F.S.(3% -0范围,4% -00范围),整个量程范围70°F
标准附件:两个1/8"NPT插头,用于两个压力管嘴,两个1/8" 管螺纹,用于橡胶管接头。三个带螺栓的埋头安装接口(安装环、按扣环固定器用于替换中压和高压压力计上附件的三个接头)。
重量: 1 lb,2 oz*. 低温型号亦可提供#. 用于高频压力变化场合,建议用更高额定值的产品。见左下角的高压和中压型号。

选项和附件:

透明表盖配有红绿色指示,用以强调临界压力

可调信号标志 与塑料表壳一体,带有外部调整螺丝。除中压和高压型外,所有压力范围都配有该选项。可以与压力表一同订购,也可以单独订购

LED设定点指示器 刻度右侧有明亮的红色LED灯,当压力达到订定点时,LED灯就会亮。可以现场从表盘上进行调整,工作电压12-24 VDC。需要中压或高压仪表盖。

便携式产品:
将任何标准量程(非高压型)的美国德威尔(美国DWYER)Magnehelica压力表与便携箱结合。包括9t.长r 3/16" I.D.橡胶tubing管、标准支架和带固定器的终端tube管。

空气过滤计附件:
与任何标准的美国德威尔(美国DWYER)Magnehelica压力表配合可以作为空气过滤计。包括带螺栓的铝面安装支架、两条5 ft.长的1/4" 铝制tubing管、两个静压嘴、两个模制塑料通气阀、用于两端和阀门的紧固件。

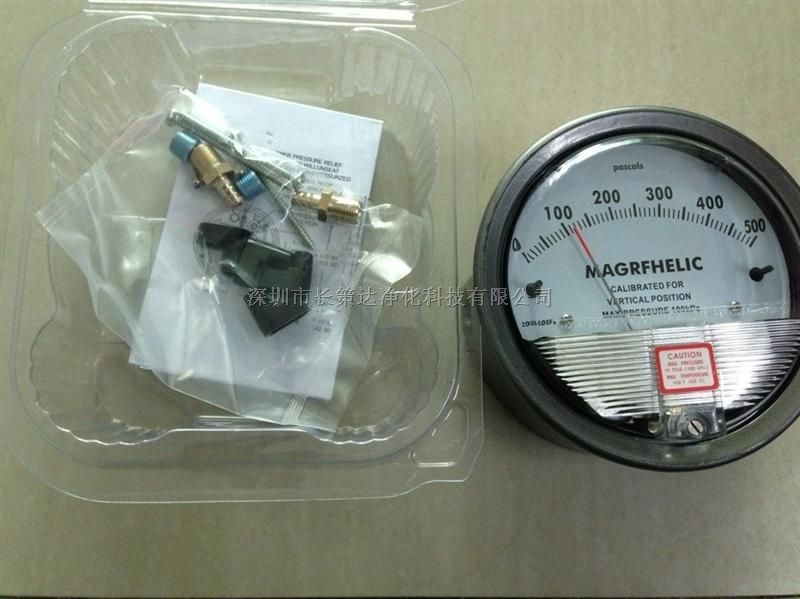

美国DWYER 2000系列 Magnehelic膜片差压计


型 号量 程 (英寸水柱)型 号量 程 (英寸水柱)
以零点为中心正负压
双刻度风速单位
型 号量 程 (英寸水柱)
风 速 (每分钟英尺)
2000-00+0-0.252300-0+0.25-0-0.252000-00AV0-0.25/300-2000
2000-0+0-0.5023010.5-0-0.52000-0AV0-0.50/500-2800
20010-1.023021.0-0-1.02001AV0-1.0/500-4000
20020-2.023042.0-0-2.02002AV0-2.0/1000-5600
20030-3.023105.0-0-5.02010AV0-10/2000-12500
20040-4.0232010.0-0-10.0配合皮托管使用
20050-5.0233015.0-0-15.0型 号量 程 (毫米水柱)
20060-6.0型 号量 程 (PSI)2000-6MM+0-6.0
20080-8.022010-1.02000-10MM0-10.0
20100-10.022020-2.02000-25MM0-25.0
20150-15.022030-3.02000-50MM0-50.0
20200-20.022040-4.02000-80MM0-80.0
20250-25.022050-5.02000-100MM0-100.0
20300-30.02210*0-10.0以零点为中心正负压
20400-40.02215*0-15.02300-20MM+10.0-0-10.0
20500-50.02220*0-20.0特殊应用目的量程
20600-60.02230*0-30.0NO.2401NO.2402
20800-80.0*MP代表选项标准
**HP代表选项标准
平方根空白刻度
21000-100.0指定量程指定量程
21500-150.02000-00N 型量程冲-0.5-+0.20"w.c.用于室内压力检视


美国DWYER 2000系列 Magnehelic膜片差压计


型 号量 程 (厘米水柱)型 号量 程 (Pa)
型 号量 程 (KPa)
2000-15CM0-15.02000-60Pa+0-602000-8kpa0-8
2000-20CM0-20.02000-125Pa+0-1252000-10kpa0-10
2000-25CM0-25.02000-250Pa0-2502000-15kpa0-15
2000-50CM0-50.02000-500Pa0-5002000-20kpa0-20
2000-80CM0-80.02000-750Pa0-7502000-25kpa0-25
2000-100CM0-100以零点为中心正负压2000-30kpa0-30
2000-150CM0-1502300-250Pa125-0-125以零点为中心正负压
2000-200CM0-2002300-500Pa250-0-2502300-1kpa0.5-0-0.5
2000-250CM0-250型 号量 程 (KPa)2300-3kpa1.5-0-1.5
2000-300CM0-3002000-1kpa0-1配件
A-310A,三通阀
A-321,安全卸压阀
A-432,便携工具
A-605,空气过滤工具
A-610,管道装配工具
选项
ASF——调节信号指针
HP——高压选项
LT——低温到-20℉的选项
MP——中压选项
SP——设定点指示
刻度覆盖图——红,绿


本店有各种量程的表,有其他要求的请联系卖家后再定。产品质保一年!正宗美国德威尔,请各买主放心使用!
