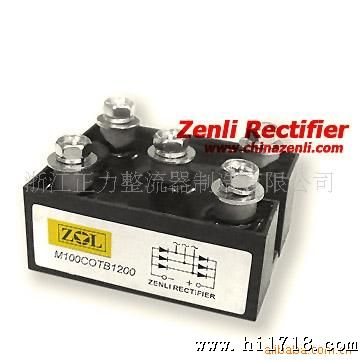

供应三相整流桥模块 MDS MDQ SKD MT
价格：电议
地区：浙江 乐清市
电 话：86 577 62780513
传 真：86 577 62765513
-
图文详情
-
产品属性
-
相关推荐
出口外型（SANREX型）（FUJI型）（IR型）（SEMIKRON型）(IXYS型)等等
单相桥MDQ；三相桥 MDS
电流40A 60A 80A 100A 150A 200A 250A
400V~1800V
“真空+充气保护”焊接技术
的力量/体积比率
高热的传导性封装
芯片与底板电气绝缘2500V交流电压
安装简单，使用维修方便。
工作温度150C，正向压降小
Detailed Product Description
International Rectifier(IR) type and Semikron, Sanrex type, 3-phase bridge rectifier or Single phase bridge rectifier modules 60A~100A, also have white cover. MDS, DF, MDQ, VUO
Features
base & chip insulation AC voltage 2500V
international standard packing
excellent temperature feature
easy install
volume small,weight light
highest operating temp 140
low VFM
Applications
instrument s D C power supply
PWM frequency transformet
input rectificate power supply
DC motor field power supply
switch power supply input rectificate
Explanation
1. IGT,VGT,IH are all TA=25'C test data,others are all TA=Tjm test data.
2. I2t=I2TSM X TW/2 :TW =Half sine wave current,when at 50Hz, I2t=0.005 I2TSM(A2S)
3. when at 60Hz,ITSM (8.3ms)=ITSM (10ms)X 1.066,Tj=T jm
I2t (8.3ms)=I2t (10ms)X 0.943,Tj=T jm
Type Id @ Tc VRRM VFM@IFM IRRM IF(AV) IF(RMS)
A 'C V V A mA A A
MDQ60 60 100 600-2000 1.55 60 8 30 60
MDQ80 80 100 600-2000 1.47 80 8 40 70
MDQ100 100 100 600-2000 1.53 100 10 50 85
MDS60 60 100 600-2000 1.55 60 8 20 39
MDS80 80 100 600-2000 1.47 80 8 25 47
MDS100 100 100 600-2000 1.53 100 10 33 51
Type IFSM Rjc Tjm Viso Outline
A*1000 'C/W 'C VAC
MDQ60 0.75 0.55 150 2500 M13
MDQ80 1.00 0.32 150 2500 M13
MDQ100 1.50 0.24 150 2500 M13
MDS60 0.75 0.55 150 2500 M13
MDS80 1.00 0.32 150 2500 M13
MDS100 1.50 0.24 150 2500 M13
