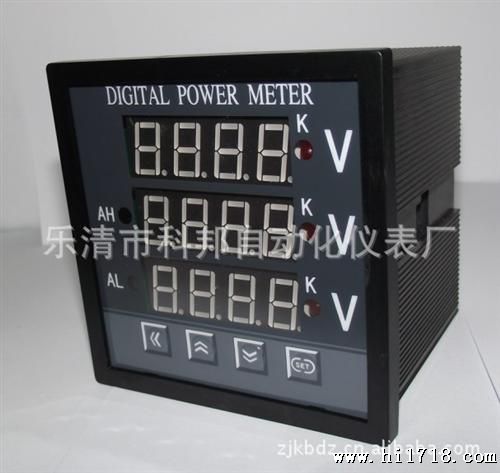

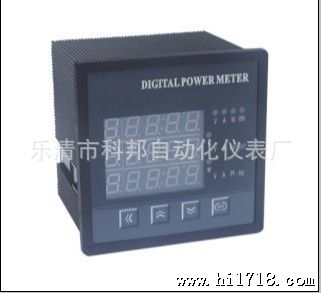

本系列网络电力仪表用于配电系统的连续监视与控制,可测量各种常用电力参数,有功电能,需量,可是进行远端控制,越限报警,并且有模议适量变送输出功能.D0输出可用于越限报警或远程遥控。报警的门限值可程控设置。所有的数据都可以通过RS-485通讯口用MODBUS协议读出,开关量输出入DI可用于监视开关的状态。本系列电力仪表将高电量测量,智能化电能计量与管理和简单人机界面结合在一起。
一、外形功能参数
外形代号 | 外形尺寸(mm) | 测量电参数 | 显示方式 | 外围功能 |
42方形 | 120*120*112 | 相电压、线电压、电流、 总有功功率、总无功功率、 总功率因素、总视在功 率、频率、有功电能、 无功电能 | LCD液晶屏显示 | 数字通讯 电能脉冲输出 |
96方形 | 96*96*112 |
二、技术参数
性 能 | 参 数 | |||
输
入
测
量
显
示 | 网络 |
| 三相三线、三相四线 | |
电压 | 额定值 |
| AC 100V、400V(订货时请说明) | |
过负荷 |
| 持续:1.2倍 瞬时:10倍/10s | ||
功耗 |
| <1VA(每相) | ||
阻抗 |
| ≥500kΩ | ||
| RMS测量,等级0.5 | |||
电流 | 额定值 |
| AC 1A、5A(订货时请说明) | |
过负荷 |
| 持续:1.2倍 瞬时:10倍/10s | ||
功耗 |
| <0.4VA(每相) | ||
阻抗 |
| <2mΩ | ||
| RMS测量,等级0.5 | |||
频率 |
| 40~60Hz,0.1Hz | ||
功率 |
| 有功、无功、视在功率,0.5级 | ||
电能 |
| 四象限计量,有功0.5级,无功1级 | ||
显示 |
| 可编程、切换、循环(LCD)显示 | ||
电源 | 工作范围 |
| AC/DC 85~270V | |
功耗 |
| ≤5VA | ||
输出 | 数字接口 |
| RS-485、MODBUS-RTU协议 | |
脉冲输出 |
| 2路电能脉冲输出,光耦继电器 | ||
开关量输入 |
| 4路开关量输入,干接点方式(可选) | ||
开关量输出 |
| 4路开关量输出,继电器(可选) | ||
模拟量输出 |
| 4路模拟量输出,4~20mA/0~20mA(可选) | ||
环境 | 工作环境 |
| -10~55℃ | |
储存环境 |
| -20~75℃ | ||
安全 | 耐压 |
| 输入/电源>2kV,输入/输出>2kV,电源/输出>1kV | |
绝缘 |
| 输入、输出、电源对机壳>50MΩ |
