露点变送器介绍

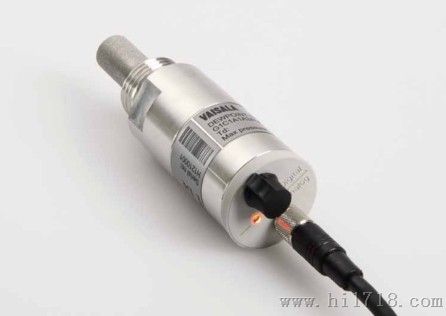

采用维萨拉(Vaisala)DRYCAP®传感器的DMT143露点变送器是一种小巧型的露点测量仪表,它可以直接安装在50 bar(725 psia)的压力系统中。维萨拉(Vaisala)DRYCAP®传感器技术有着长期高性能的运行表现。该传感器完全耐受潮湿环境,因此DMT143变送器在有水溅的工业场合可以有非常良好的表现,这些应用场合包括工艺系统故障期间或开车阶段出现管路冷

凝。传感器还极耐受颗粒杂质、油气和大多数化学气体,对流速变化也不敏感。

校准周期更长

DMT143的校准周期长达两年。此外使用维萨拉(Vaisala)DM70手持式露点仪就可以对DMT143在线比对,确认它的表现,而不必将它从系统中拆卸。如果需要调校,请将其送至维萨拉的服务中心。工艺过程正常运行时,自动校准软件也在在线工作。当测量无法保障时,纠偏工作自动进行。

易于安装

DMT143露点变送器有许多特性可供选择,包括不同的输出方式、安装选择和报警LED灯等。由于体积小巧、重量轻,DMT143在空间狭小或者小尺寸管路中非常容易、快速地安装。LED灯对超高露点进行报警,工厂可以事先设置好触发点,用维萨拉的DM70手持表或一台PC计也可以重新设置。



露点变送器特点/益处



1、体积小巧的露点变送器,适用小型工业干燥器应用

2、带有自动校准功能的维萨拉(Vaisala)DRYCAP®传感器技术

3、校准周期长达两年

4、露点测量范围 -60... +60 oC(-76...+140°F)

5、准确度±2 oC (±3.6 oF)

6、抗冷凝结露

7、快速响应时间

8、与维萨拉(Vaisala)手持式露点仪DM70兼容

9、溯源至NIST的校准(含校准证书)

10、通过RS485用户端口,方便快捷的维护和数据传输

11、露点超的LED灯报警



露点变送器技术指标



测量参数

露点温度

测量范围(典型)

-60 ... +60 °C (-76 ... +140 °F) Td

模拟输出量程

选项 1  -80 ... +20 °C (-112 ...+68 °F) Td

选项 2  -80 ... +20 °C (-112 ...+68 °F) Td 在常压下露点

选项自定义量程

准确度,空气或氮气中±2 °C (±3.6 °F) Td (见下图)

当露点低于0 °C (32 °F)是,变送器输出霜点

响应时间63% [90%],气体温度在+20 °C和压力1 bar

-60 -> -20 °C Td (-76 -> -4 °F Td)   5 s [15 s]

-20 -> -60 °C Td (-4 -> -76 °F Td)   45 s [10 min]

PPM体积浓度

测量范围(典型)   10 ... 40000 ppm

准确度,+20 °C (+68 °F), 1 bar1 ppm + 20%的读数响应时间63% [90%]

操作环境

被测气体       非腐蚀性气体

温度 *)         -40 ... +60 °C(-40 ... +140 °F)

相对湿度       0 ... 100 %RH

压力 *)        0 ... 50 bara (725psia)

样气流速       对测量没有影响

*)当气体温度低至-40 °C (-40 °F)或者压力高至50bar(725 psia)时,供电电压必须是24 ... 28 VDC

输出

模拟输出(对应量程可改变)   4 ... 20 mA (3线), 0 ... 1V/5 V,1 ... 5 V

电流输出分辨率            0.002 mA

电压输出分辨率            0.3 mV

典型的温度系数            0.005 %输出范围/ °C

数字输出                  RS-485, 非隔离Vaisala工业协议

电缆接头                  4- M8 (IEC60947-5-2)

常规

传感器     Vaisala DRYCAP® 180D

建议校准周期

在给定的范围内        2 years

电压输出时的供电电压      12 ... 28 VDC

电流输出时的供电电压      18 ... 28 VDC

供电电流

正常测量时          10mA + 负载电流

在自诊断阶段        220 mA 脉冲

电流输出时负载      500 Ohm

电压输出时负载      10 kOhm

壳体材料            不锈钢(AISI316L)

传感器保护          不锈钢烧结过滤器

机械接口            ISO G1/2 NPT 1/2

防护等级            IP66 (NEMA 4)

储存温度范围        -40 ... +60 °C (-40... +140 °F)

重量            管螺纹 90g(3.2oz)  NPT螺纹 100g(3.5oz)

满足EMC标准EN61326-1,电子设备用于测量、控制和实验室的工

业环境。
