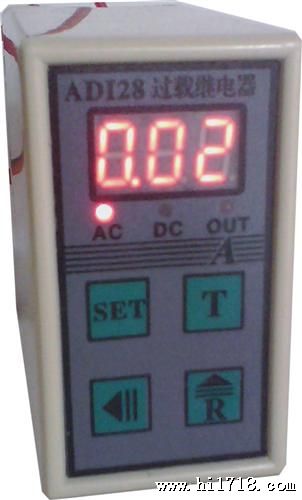

产品概述：

       ADI28-B型电子式过载继电器可适用于额定工作电压AC110~220V、交流50/60HZ或DC12-24V的电路中，可作为单相电机过载（过电流）保护。可通过面板上的轻触开关对启动避让延时值、过载值、过载延时值、自动复位延时、自动复位次数进行设定、显示；ADI28－B型单相电子式过载继电器广泛应用于电机的过电流、缺相/堵转（通过过电流的方式）的保护中；产品使用功能多、体积小巧、安装方便、显示直观等特点。

技术参数：

                  功能符号                           参数范围                                 功能                                备注

                       B                                       0.1S-99.9秒                        启动避让延时设置

                    L                                  1-1000A                          过载电流值设置

                       T                                 0.1-99.9秒                            过载延时设置

                       r                                 0.1-99.9秒                         延时自动复位设置

                        c                                 0  - 无限次                        自动复位次数设置      0：代表手动复位 1－9：实际次数  －：无限次


                       互感器配比：                      1000/5A

                       额定电源电压：                   AC110V-220V（额定电压的85%-110%）
                       电源功耗：                         AC240V50HZ≤3W
                       工作环境：                         -10~+40℃
                       输出触点：                         一组常开常闭转换触点

                       输出容量：                         阻性负载AC240V5A
                       安装方式：                              导轨式安装

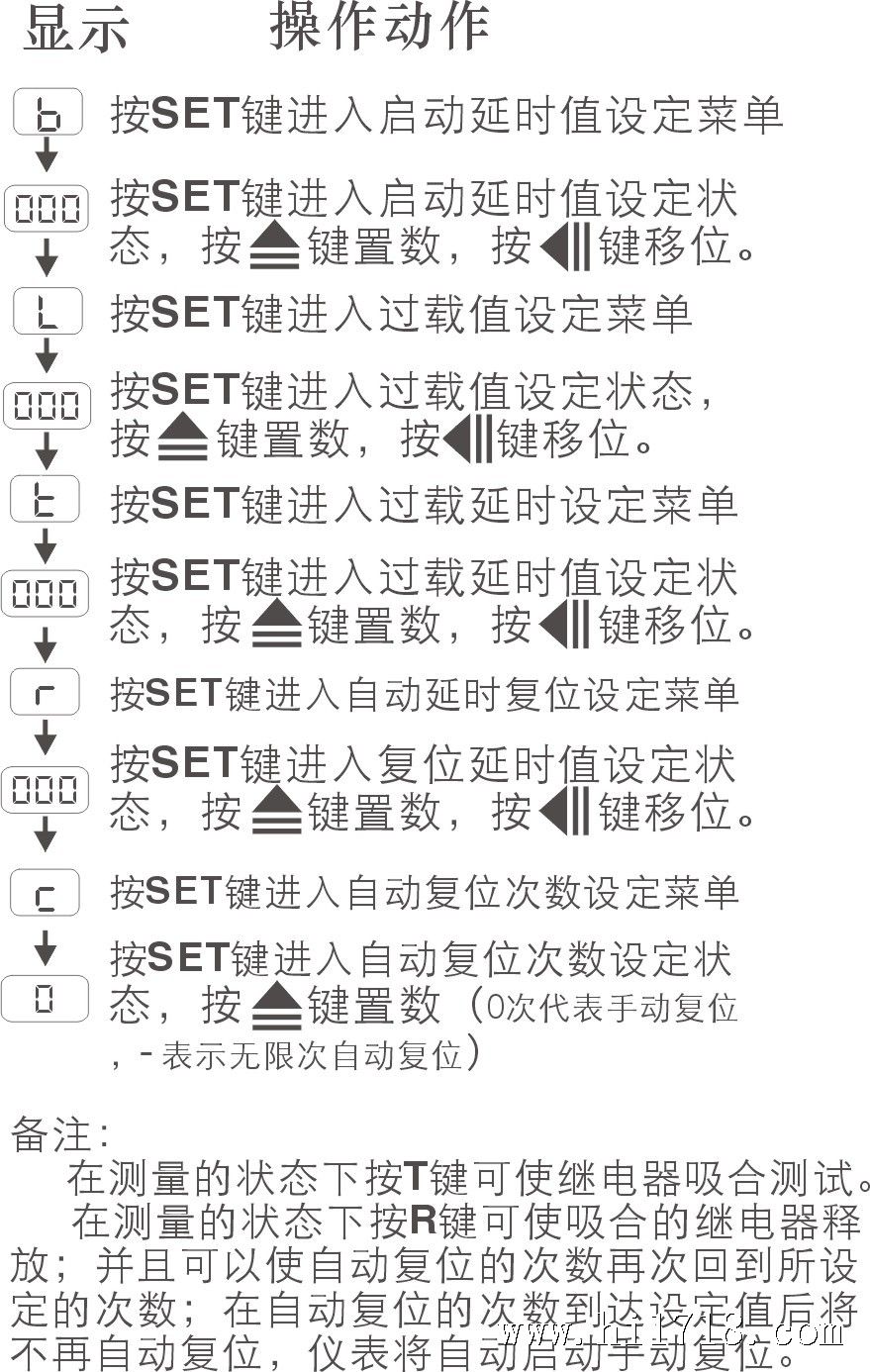

参数设置方法：

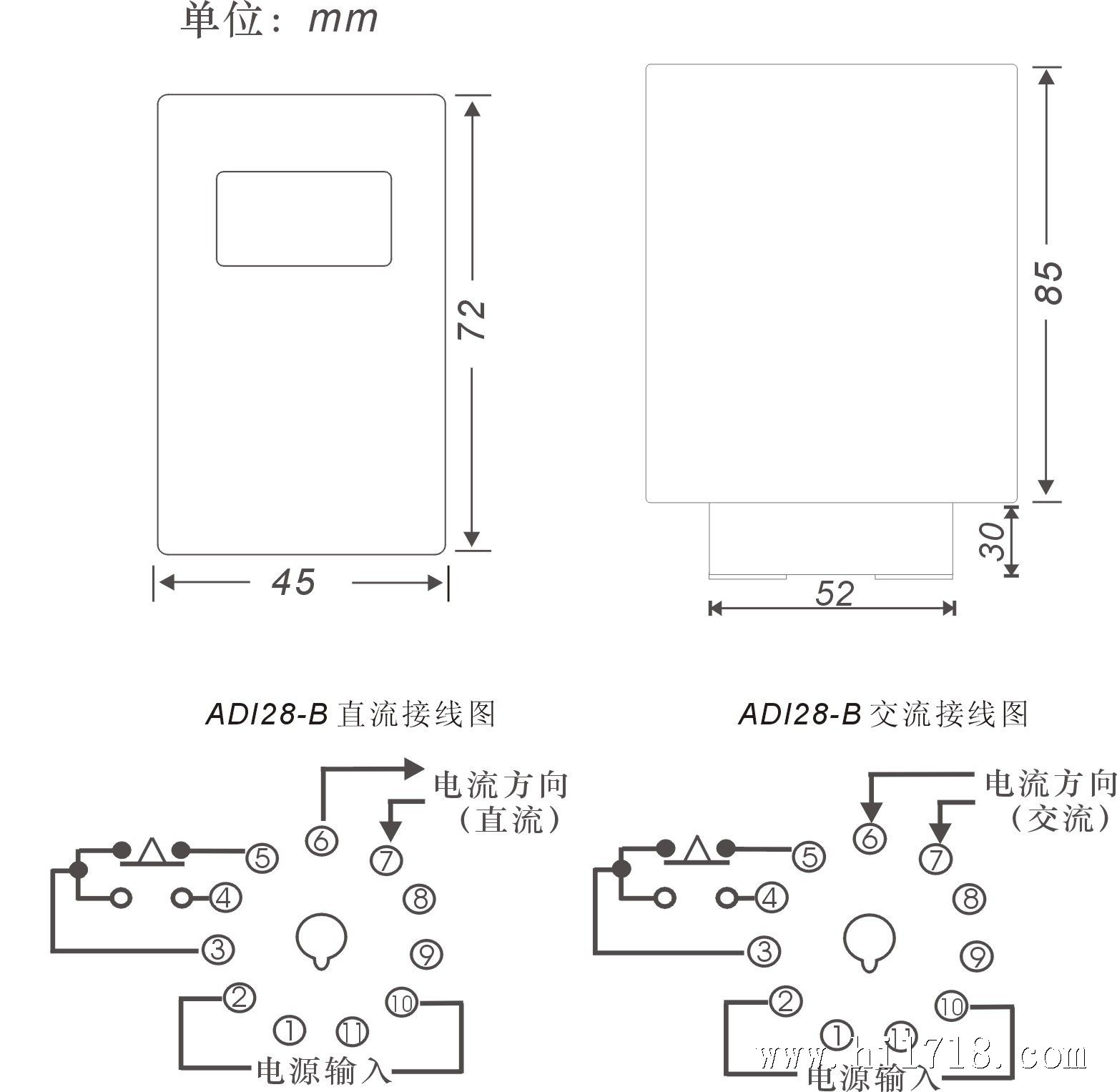

产品外形及接线图：
