适应范围：
起动自耦补偿变压器:起动自耦补偿变压器（QZB）是专为三相鼠笼型电机作不频繁降压起动而设计的，该系列起动自耦补偿变压器适用于频率为50HZ、电压为380V的电动机，功率为10KW-320KW。该系列变压器绝缘耐热等级为F级。本系列产品铁芯选用冷轧硅钢片迭成，铁轭以型钢或钢板作夹件，用螺杆加以紧固。线圈为满足降压的需要在额定电压的65%、80%处设有抽头，抽头均有接线鼻，便于接线。产品分开启式和防护式两种，防护式需加罩壳。产品制作按国家机械部标准JB/T 8750-1998生产。
结构特点：
本系列变压器具有65％（60％），80％两组起动电压抽头，若需要较小起动转矩时可选用65％（60％）抽头，较大转矩时可选用80％抽头。本变压器可装配在XJ01、J11系列自耦减压起动箱中作为主要配件。
技术参数：
型 号 | 控制电机功率 （千瓦） | 工作电流 （安） | 安装尺寸 （孔M8）CM | 体 积 （长宽高）CM |
QZB-14 | 14 | 28 | 10.5*22 | 29*16*23.5 |
QZB-17 | 17 | 34 | 10.5*22 | 29*16*23.4 |
QZB-22 | 22 | 44 | 10.5*22 | 29*16*23.5 |
QZB-30 | 30 | 60 | 11*22 | 33*17*27 |
QZB-40 | 40 | 77 | 11*28 | 33*17*27 |
QZB-55 | 55 | 110 | 12*28 | 36*17*28.5 |
QZB-75 | 75 | 142 | 12.5*28 | 38*18*30 |
QZB-90 | 90 | 180 | 16.5*31 | 41*21*32 |
QZB-100 | 100 | 190 | 16.5*31 | 41*21*32 |
QZB-115 | 115 | 218 | 16.5*31 | 41*21*32 |
QZB-135 | 135 | 256 | 16.8*31 | 41*22*34 |
QZB-155 | 155 | 294 | 16.8*31 | 41*22*34 |
QZB-190 | 190 | 350 | 14*31 | 45*24*36.5 |
QZB-225 | 225 | 410 | 15*31 | 52*24*38.5 |
QZB-260 | 260 | 480 | 16*31 | 56*28*43.5 |
QZB-300 | 300 | 530 | 16*31 | 58*28*46.5 |

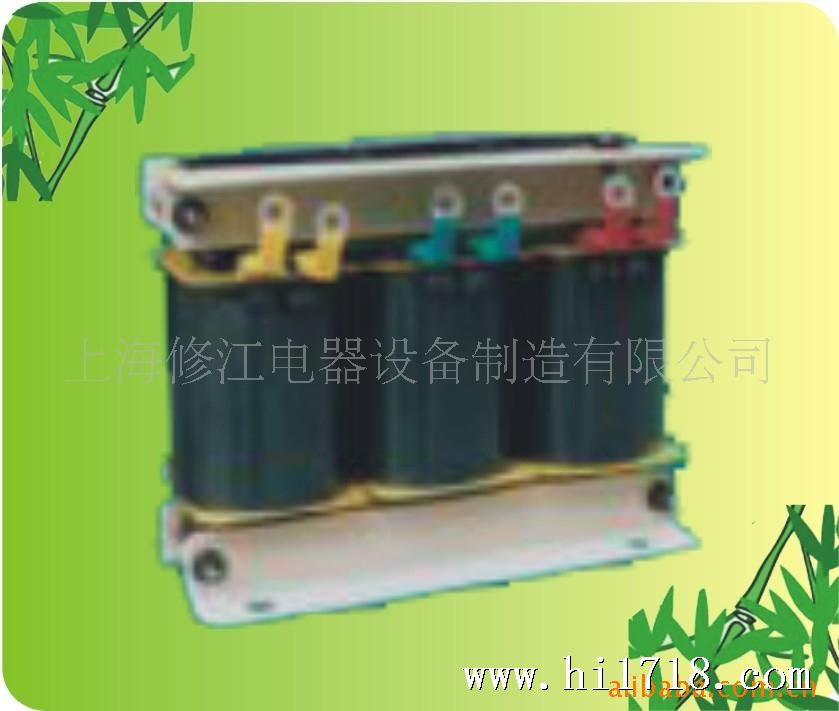

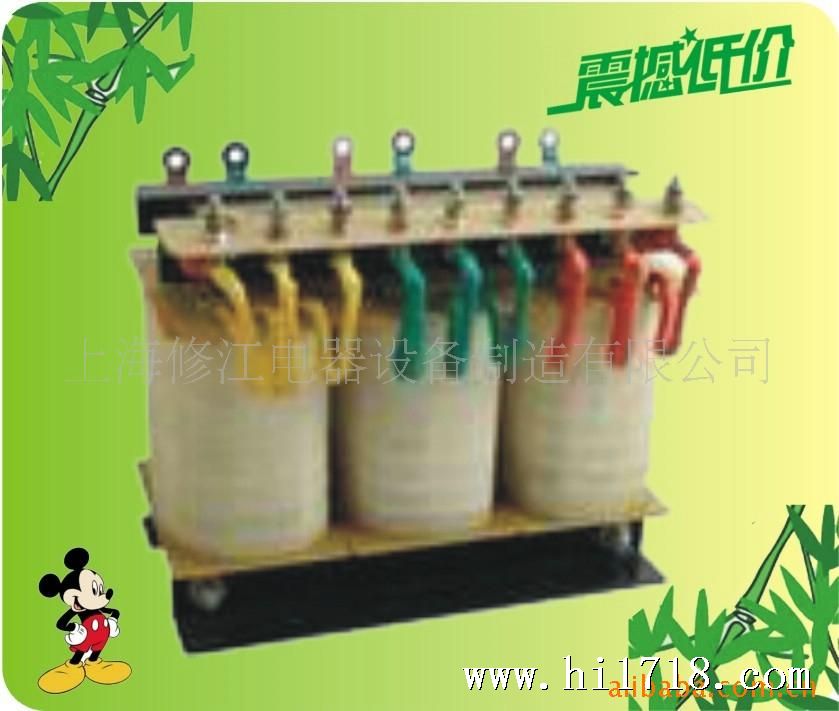

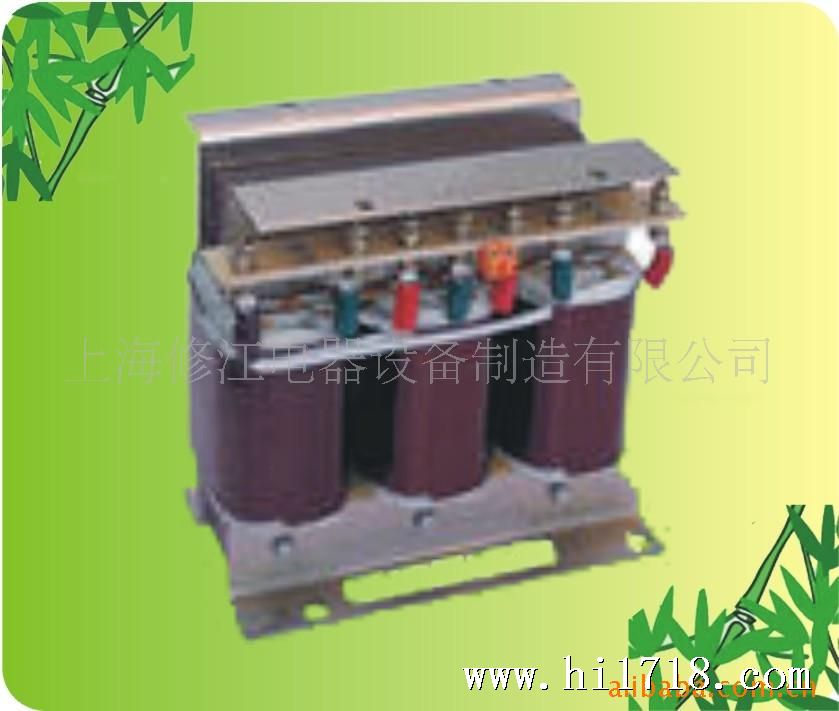

产品展示：
