显示价格为1对光轴点价格，其他详情请联系客服
一、原理及特点

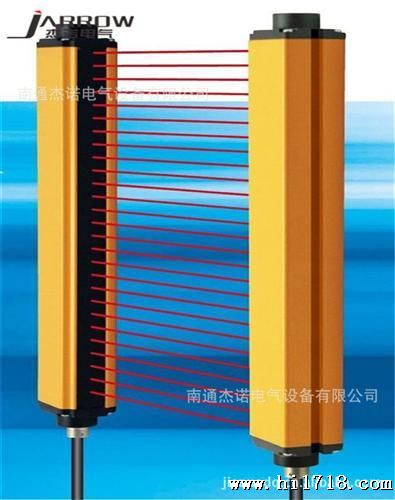

原理：发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。
特点：
1. 适用于自动化流水器、电梯、危险禁区、锻压机、冲剪机床、切剪机等安全检测，起保护作用。
2. 采用同步扫描技术，光路密集，无工作盲区，抗干扰能力强，安装方便。
3. 具备抗干扰功能，可以2套以上紧贴安装。
4. 具有故障自检功能，当光电保护装置失电或自身出现故障时，确保不向所控制的电器发出错误信号。
二、型号选择
检测方式 | 型号 | 检测距离 | 保护区域 | 规格 | 小可检 测物体 |
对射式 20mm间距 | GM20-4 | ≤3.5m | 60 mm | 光轴距20 mm，4光轴 |
不透明体 φ30mm |
GM20-6 | 100mm | 光轴距20 mm，6光轴 | |||
GM20-8 | 140mm | 光轴距20 mm，8光轴 | |||
GM20-10 | 180mm | 光轴距20 mm，10光轴 | |||
GM20-12 | 220 mm | 光轴距20 mm，12光轴 | |||
GM20-16 | 300 mm | 光轴距20 mm，16光轴 | |||
GM20-20 | 380 mm | 光轴距20 mm，20光轴 | |||
GM20-24 | 460 mm | 光轴距20 mm，24光轴 | |||
GM20-28 | 540 mm | 光轴距20 mm，28光轴 | |||
GM20-32 | 620 mm | 光轴距20 mm，32光轴 | |||
对射式 40mm间距 | GM40-4 | ≤3.5m | 120 mm | 光轴距40 mm，4光轴 | 不透明体 φ50mm
|
GM40-6 | 200 mm | 光轴距40 mm，6光轴 | |||
GM40-8 | 280 mm | 光轴距40 mm，8光轴 | |||
GM40-10 | 360mm | 光轴距40 mm，10光轴 | |||
GM40-12 | 440 mm | 光轴距40 mm，12光轴 | |||
GM40-16 | 600 mm | 光轴距40 mm，16光轴 | |||
GM40-20 | 760 mm | 光轴距40 mm，20光轴 | |||
GM40-24 | 920 mm | 光轴距40 mm，24光轴 | |||
GM40-28 | 1080 mm | 光轴距40 mm，28光轴 | |||
GM40-32 | 1240 mm | 光轴距40 mm，32光轴 |
三、技术参数
电源电压 | DC12-24V，继电器触点输出：10-48VDC/VAC | |
响应时间 | 30ms以下 | |
输出方式 输出电流 | NPN、PNP | |
100mA | ||
防护等级 | IP65 | |
结构 | 外壳：铝合金 端盖：ABS工程塑料 支架：L型安装支架 | |
温度 | 工作时：－10－＋55℃ | |
湿度 | 工作时：35-85RH | |
抗光性 | 太阳光：10000Lx，白织灯：3000 Lx | |
抗振动 | 频率：10-55Hz，振幅：1.5mm，在X、Y、Z各方向2小时 | |
抗冲击 | 加速度300m/s，X、Y、Z各方向3次 | |
