使用说明书

     JLH－68016B V2.2 MP3按卡座分为两个版本1、USB/SD  2、USB/TF. 按供电压分为5V/12V两个版本（可按客戶要求做修改），信噪处理理干净，不带功放，音源接线输出。

一、 主要功能

1、 MP3播放：能兼容播放當前流行的大部分音乐格式，拥有R/L左右声道，音质失真率低，播放流畅，音量为50级。

2、 FM收音：收索频段（87.5MHZ－108.0MHZ）自动存台，假台少，台号多（天线长度定）。

3、 LINE：外接AUX输入音量可调，抗干扰性能强。

4、 按键：四按键多方位操控，PREV/VOL-－P/P/SCAN－NEXT/VOL+－MODE复合功能全.

5、 红外遥控：长远距离接受信号好，5-10M。

6、 4个8LED数码管，显示信息丰富。

二、 按键操作详细

1、 在MP3状态下PREV短按为上一曲，长按为音量渐減可至0级，在FM状态下短按为向上调一个台号，长按为音量渐減可至0级。

2、 在MP3状态下P/P短按为播放/暂停，在FM状态下短按自动收台并存台。

3、 在MP3状态下NEXT短按为下一曲，长按为音量渐加可至50级，在FM状态下短按为向下调一个台号，长按为音量渐加可至50级。

4、 在MP3、FM、AUX任何状态下短按MODE键可循序在此几种状态下切换。

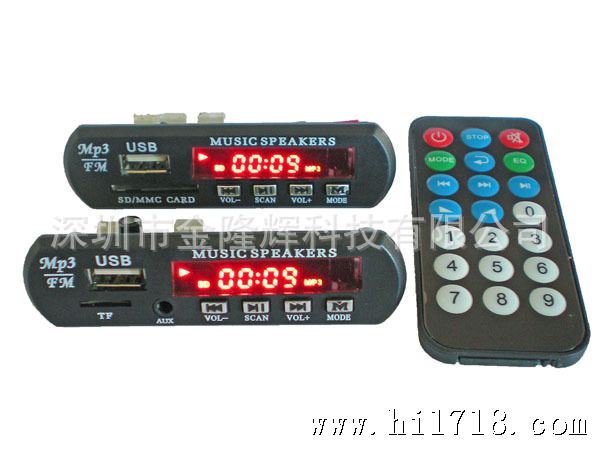

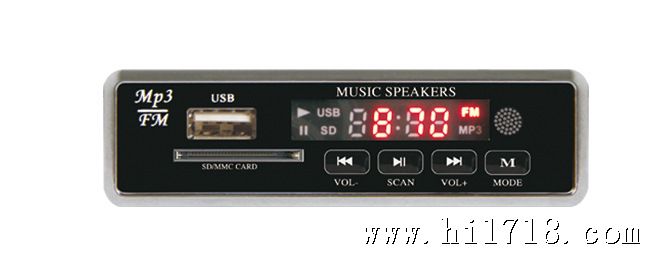

三、 面板外观

外形大方得体，色彩光艳，能适用在多方面场合。

四、产品参数

   可采用5V/12V DC直流供电

   面板尺寸: 107.5＊25.7mm;ＰＣＢ尺寸：75.5＊27.5mm

    无输出功率，接线输出

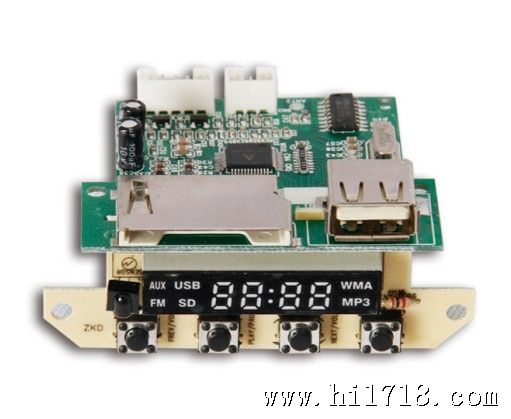

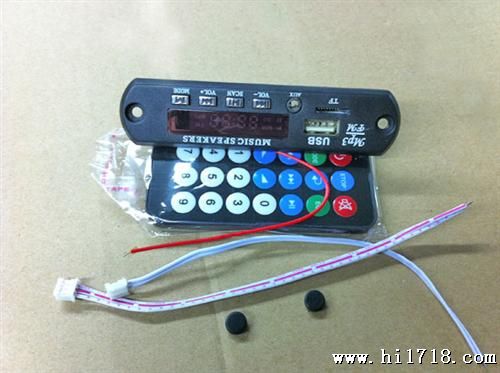

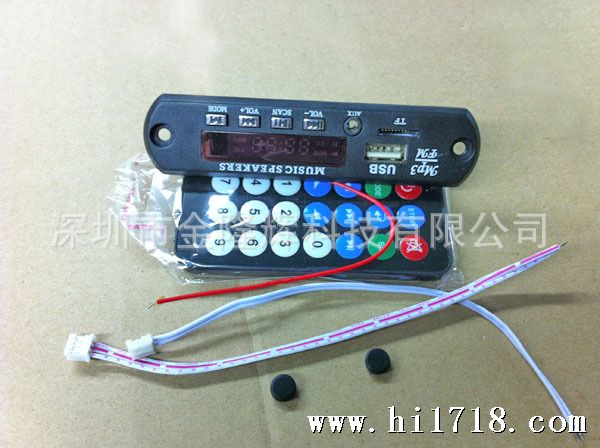

五、配件：板配遥控一个、2P线材一跟，3P线材一根，另有收音线焊接在板上，外壳定位孔小塑料帽子一对。

六、包装规格：300套一箱，纸箱外套编织袋。

其它音箱MP3电路板外观规格及功能简介，可在我司网站“产品收索”中输入我司型号：？（如68451、68016B等），点击收索即可找到以下产品详情:

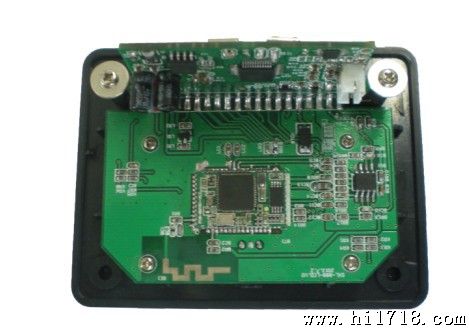

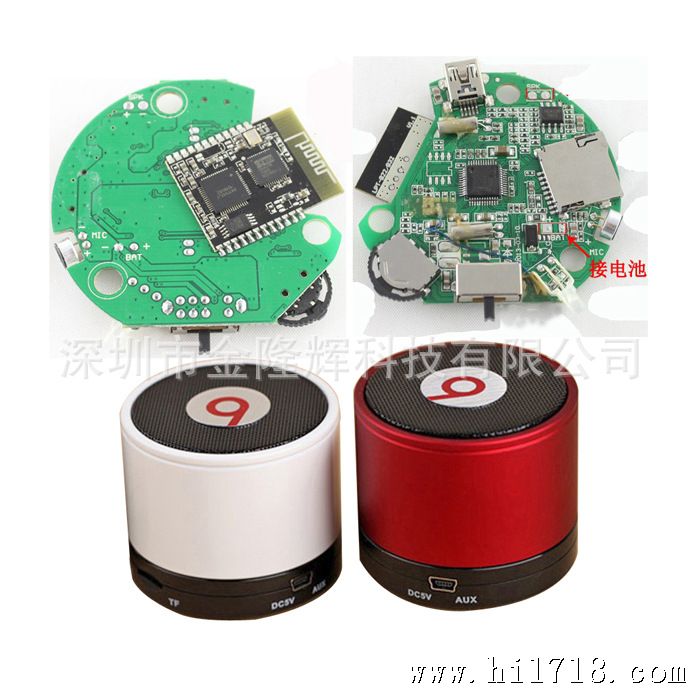

市场通用名：魔音S10 、S11【蓝牙音箱/蓝牙模组包含多国语音提示、来电接听与报号、蓝牙传输歌曲文件：MP3/TF卡/DC3.7V/蓝牙RDA、中星微、建荣、杰里方案/外接音源输入AUX】欢迎询问更多音响蓝牙板此款具有代表性蓝牙音箱：

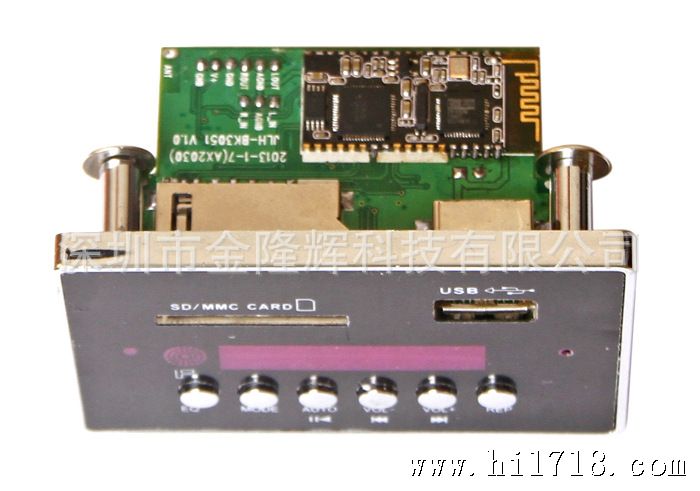

JLH-BK2001 MP3 【插卡音响，支持蓝牙传输歌曲、来电接听、语音报号、语音提示等音响配置大功放领域，支持MP3/SD/USB/收音FM/音源输入AUX/断电记忆/LED数码显示/IR红外遥控操作/DC供电5V】欢迎询问更多音响蓝牙板此款具有代表性：

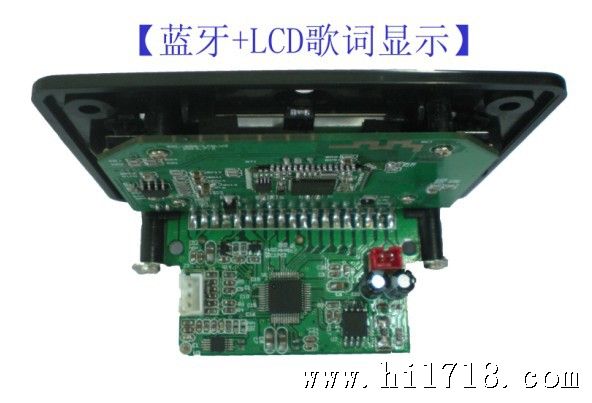

型号：JLH-806 MP3

支持：MP3/USB/SD/收音FM/音源输入LINE IN/远程遥控操作/开关机按键操作/2个2W-3W 4R喇叭/音频双声道输出/LCD歌词显示/蓝牙传输/DC供电 5V

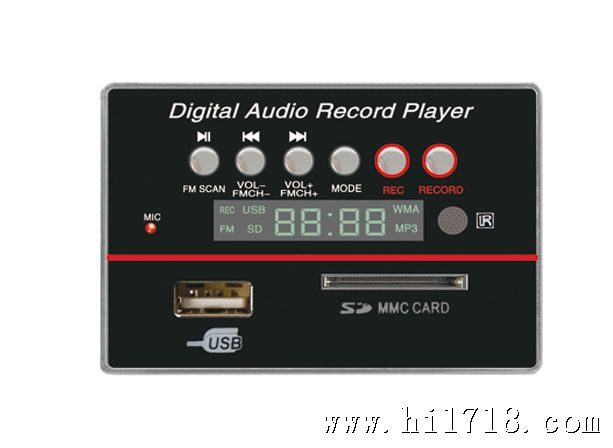

型号:JLH-7801E mp3.

支持：MP3/WMA音乐格式+USB盘+SD卡+收音FM+LED(数码管显示）+红外远程遥控+录音功能REC与录音播放+外接音源输入LINE IN +5V/12供电

型号：JLH-3001 MP3，外壳尺寸：75*50mm（功能支持：双解码MP3/WMA格式/USB/SD卡/收音FM/音源输入AUX/数码显示LED/断电记忆/收音状态自动收台存台/红外远距遥控操作/DC 5V或12V供电+建荣方案（更多方案）

型号：JLH-68451MP3，外壳尺寸：75*50mm（功能支持：单解码MP3格式/USB/TF卡或者SD卡/收音FM/音源输入AUX/数码显示LED/断电记忆/收音状态自动收台存台/红外远距遥控操作/DC 5V供电+山景方案（更多方案）

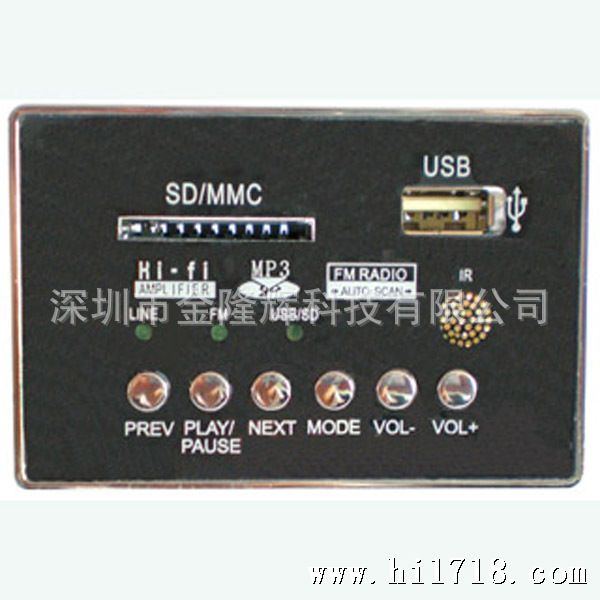

型号：JLH-M6801MP3,支持：MP3/USB/SD+外接音源输入line in+收音FM+断电记忆/收音状态自动收台存台+遥控远控

工作状态指示灯3个分别显示：LINE+FM+USB/SD

外壳长宽：75*50m




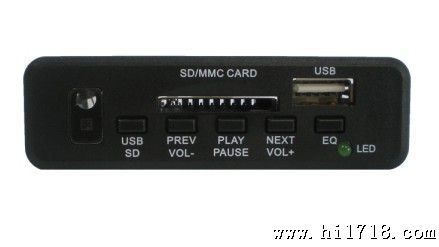

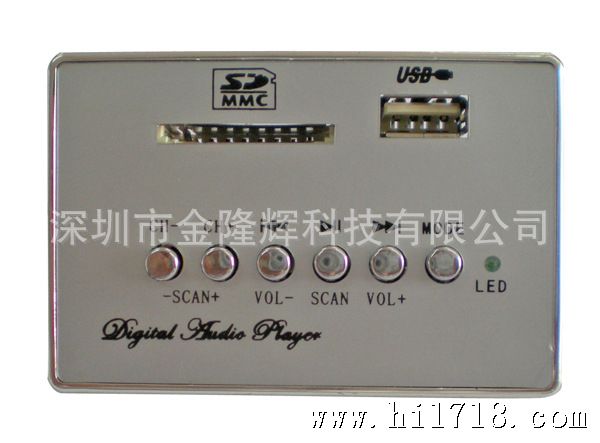

JLH-2902MP3,外壳尺寸：75*50mm，（功能简介：MP3/USB/SD/收音FM/断电记忆/收音状态下自动存台收台/距离红外遥控/DC 5V


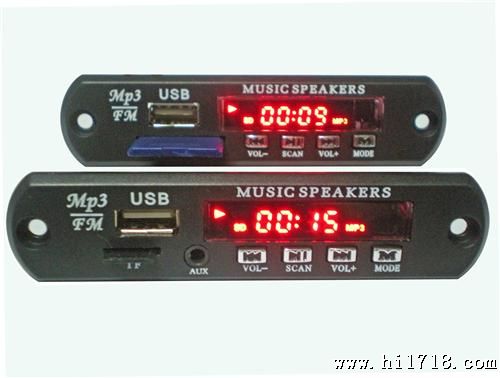

JLH-68016B MP3(支持：MP3/WMA音乐格式/USB/SD卡或TF卡/外接音源输入AUX/收音FM/LED数码显示管/DC 5V或12V）

三种不同外壳尺寸：107.5＊25.7mm、95*25mm、85*25mm。三款外壳支持TF卡或SD卡 .

一套，供电5V线长15cm(中东）或者 供电12V线材25cm（印尼）

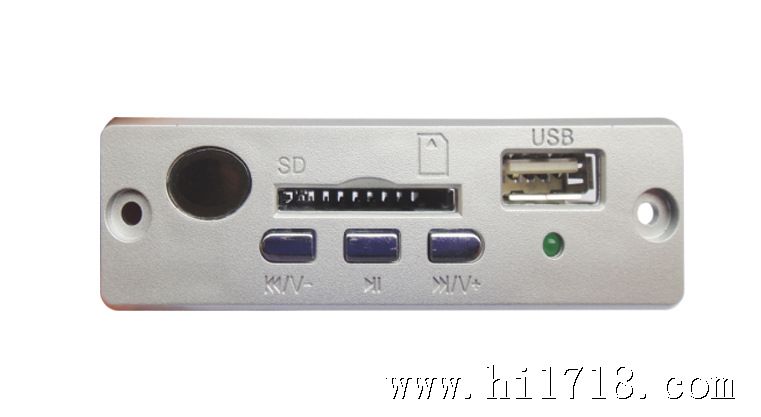

短小面壳：

JLH-3206MP3外壳尺寸：85*24mm(支持MP3/USB/SD+断电记忆功收音自动存台收台+收音FM+5~10M红外遥控+DC5V、12V）

JLH-6851MP3外壳尺寸：26*90mm(MP3/USB/SD+收音FM+数码管LED显示+记忆功能+红外远程遥控功能+自带小功放2个2-3W 4R喇叭参数+5V/12V供电）

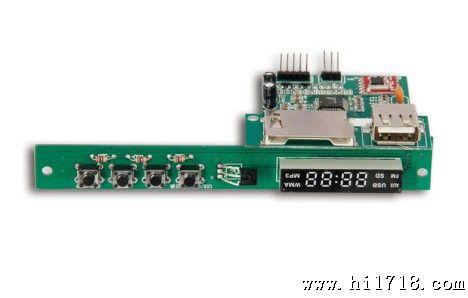

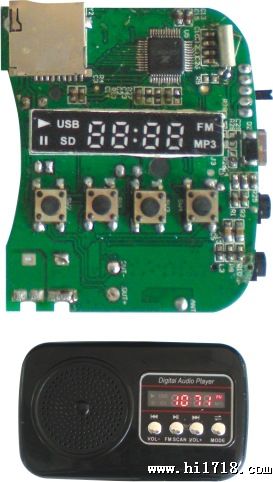

型号：JLH-6818B，外壳尺寸：83*24.5mm

功能简介：支持单解码MP3格式/读USB盘/读SD卡/收音FM/外接音源输入LINE IN/红外遥控/断电记忆/供电3.7V-5V



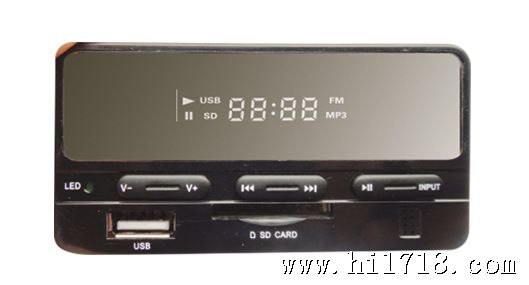

型号：JLH-6824MP3  外壳尺寸：90*35.5mm(支持：MP3/USB/SD+收音FM+数码管显示LED+断电记忆/FM自动存台收台+遥控+DC5V/12V)

JLH-6825MP3外壳尺寸：85*45mm(支持：MP3/USB/SD+收音FM+LED数码管+记忆功能+远程红外遥控+音源输入AUX+DC供电5V、12V）

JLH-6816MP3外壳尺寸：56*111mm(支持：MP3/USB/SD+断电记忆收台存台+自带功放2个2-3W 4R喇叭参数+数码显示管LED+电源拨动开关+音源输入line in+红外遥控+有俩种充电接口充电+DC5V）

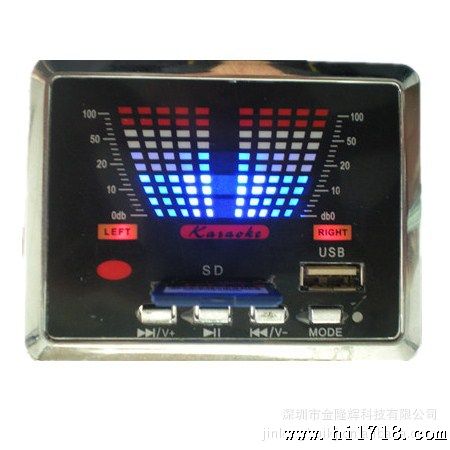

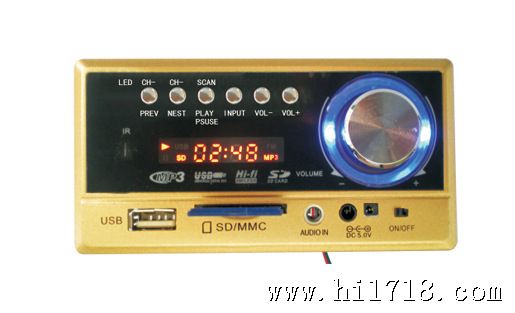

JLH-6833D MP3 外壳尺寸：66.5*86.5mm（MP3/USB/SD+收音FM+记忆功能+音源输入LINE IN +美观灯脉+遥控功能+DC5V、12V）

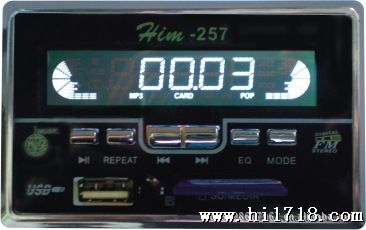

型号：JLH-308DMP3【功能简介：支持MP3/WMA解码格式/读USB盘/读SD、MMC卡/收音FM/音源输入LINE IN/数码显示LED/断电记忆、FM自动收台存台、可以自带双声道功放2-3W 4R喇叭参数+DC5V/12V】

JLH-2908MP3【功能简介：支持MP3/WMA解码格式/读USB盘/读SD、MMC卡/收音FM/音源输入LINE IN/数码显示LED/断电记忆、FM自动收台存台、可以自带双声道功放2-3W 4R喇叭参数+DC5V/12V】

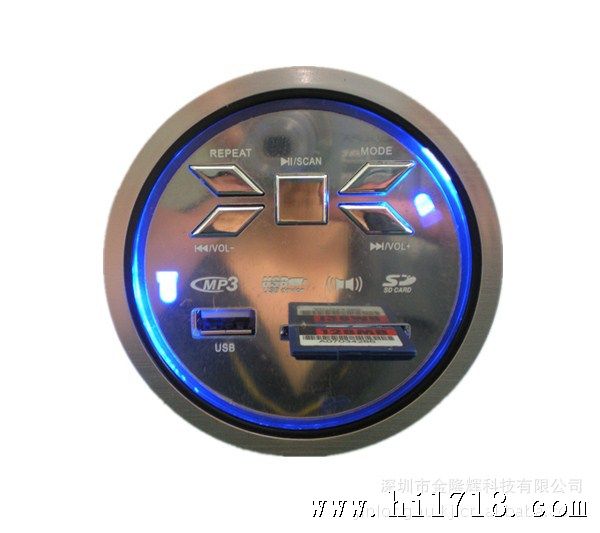

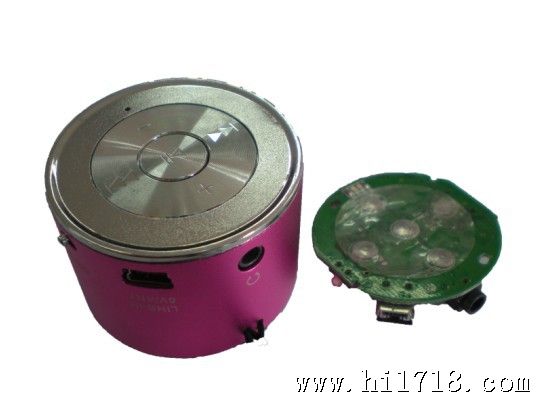

JLH-P3035MP3【外壳直径：83.76mm(MP3/USB+SD+收音FM+记忆功能+5V/12V供电+兰灯光+建荣方案+DC5V/12V】

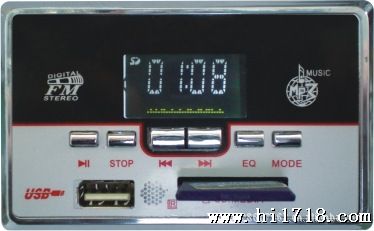

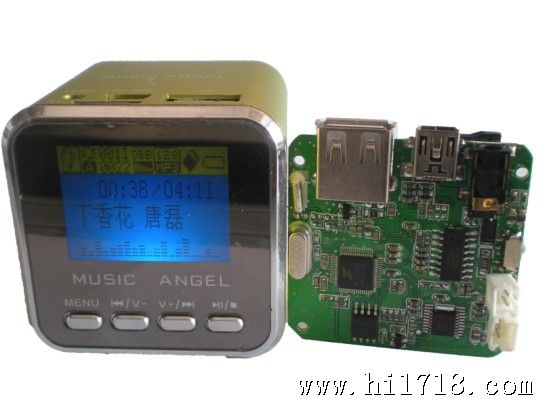

JLH-2901MP3【功能简介：支持MP3/读USB/读SD/LCD屏显示/外接音源输入AUX/断电记忆/红外遥控/DC供电5V】

JLH-6835MP3【功能简介：支持MP3/读USB/LCD屏显示/支持音源输入AUX/断电记忆、收音自动收台存台/红外遥控/DC供电5V】

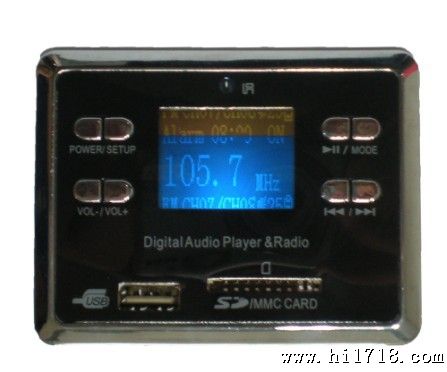

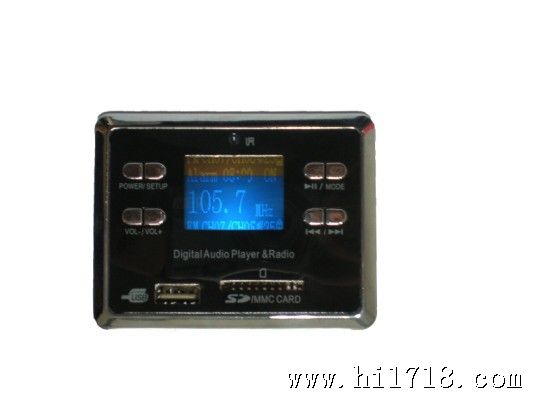

JLH-866MP3【外壳尺寸：65.1*85.2mm，支持MP3格式/读USB/读SD卡+收音FM+断电记忆/自动收台存台+自带双声道功放2-3W 4R+LCD歌词显示+时间闹钟+定时开关机】

JLH-309L  MP3【支持：MP3/WMA/USB/SD+收音FM+数码显示LED+音源输入AUX+断电记忆功能自动收台存台+红外遥控+建荣方案+DC供电5V】

JLH-309F  MP3【支持：MP3/WMA/USB/SD+收音FM+数码显示LED+音源输入AUX+断电记忆功能自动收台存台+红外遥控+建荣方案+DC供电5V】

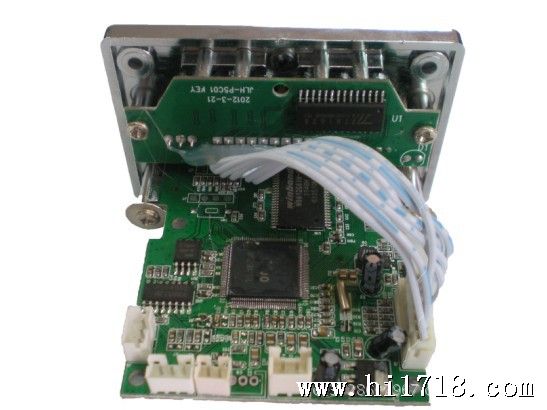

型号：JLH-P5C01

外壳尺寸：75*50mm(播放歌曲以及全兼容格式视频解码板+远程红外遥控+MP3/MP4/MP5/USB/SD+断电记忆功能+数码显示LED/3.5寸LCD屏（可选）+低功耗200MA/DC5V+收音FM+输出AV信号720P）

JLH-P5016外壳尺寸：107.5＊25.7mm【播放歌曲以及全兼容格式视频解码板+远程红外遥控+MP3/MP4/MP5/USB/SD+断电记忆功能+数码显示LED/3.5寸LCD屏（可选）+低功耗200MA/DC5V+收音FM+输出AV信号720P】

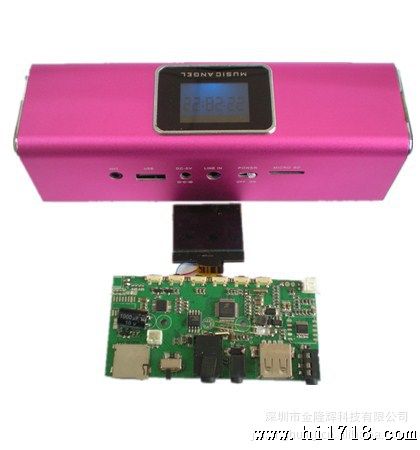

插卡小音箱：MD18(支持：TF卡+FM+记忆+功放+line+耳机+充电+电源开关+USB+歌词）

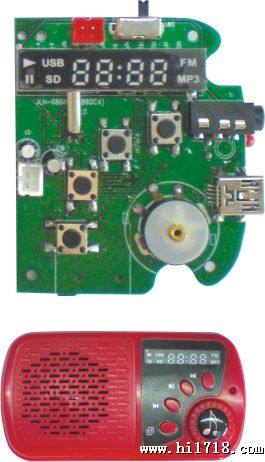

 插卡小音箱：JLH-013(TF卡+FM+记忆+功放+line+耳机+充电+电源开关+USB)

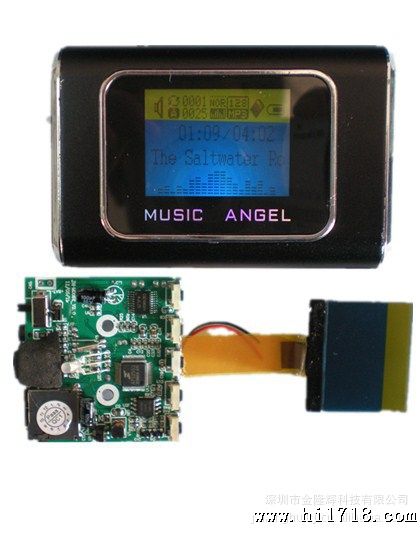

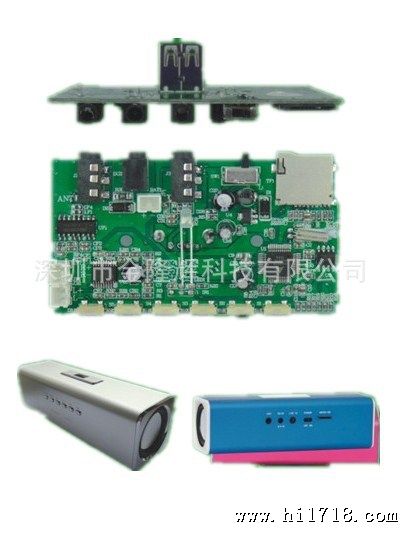

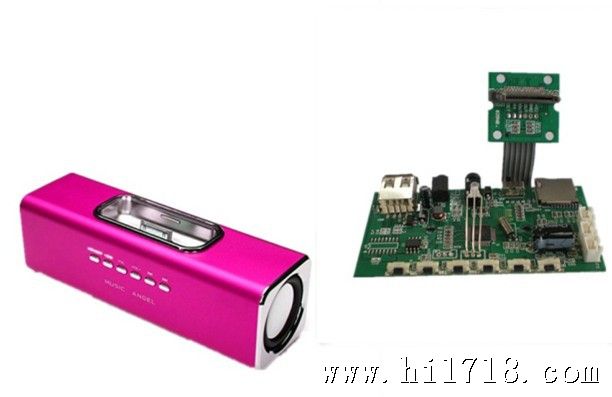

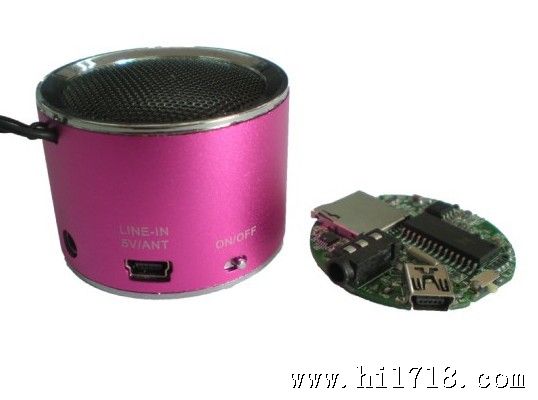

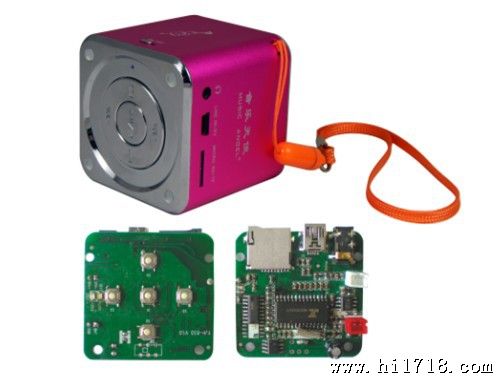

铝合金音乐天使电路主板UK2:（支持：MP3/USB/TF卡+收音FM+断电记忆/收音状态自动收台存台+双声道功放+可插耳机+可充电+电源拨动开关+可支持遥控）
