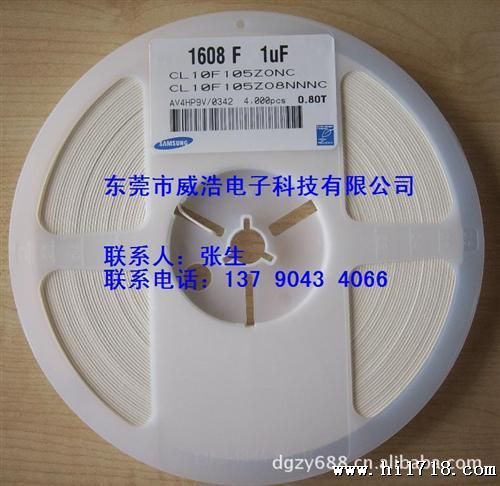

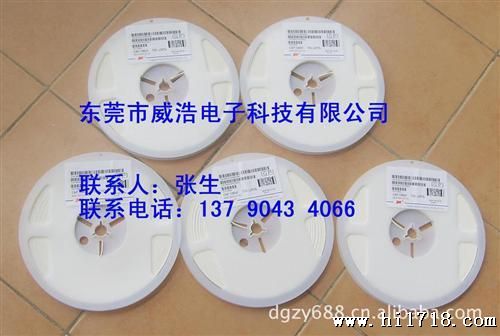

优质贴片电容0603
价格：电议
地区：广东 东莞市
手 机：13794847984
传 真：86 0769 87713812
-
图文详情
-
产品属性
-
相关推荐
主营产品：贴片电容 电解电容
系列：0805\0603\1206\0402\1210\
贴片电容 容量：0.2p-100uF 10V-50V 0.2Pf--10Uf
全系列贴片电容
特点:
①产品尺寸高，便于自动贴片机高效率装配；
②端电极为三层电极，适合波峰焊和回流焊；
③介电体与外表为同种材料，环境条件影响小，高绝缘电阻，高可靠性；
④含有从COG到Y5V各种温度特性介质，适用于通讯、计算机、家用电器和
仪器仪表等普通电子设备。
⑤装配成本低，并与自动装贴设备匹配
⑥机械强度高、高频特性优越
⑦符合RoHS指令要求。
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
| 英制
(inch) | 公制
(mm) | 长(L)
(mm) | 宽(W)
(mm) | 高(t)
(mm) | a
(mm) | b
(mm) |
| 0201 | 0603 | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.10±0.05 | 0.15±0.05 |
| 0402 | 1005 | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.20±0.10 | 0.25±0.10 |
| 0603 | 1608 | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.30±0.20 | 0.30±0.20 |
| 0805 | 2012 | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.40±0.20 | 0.40±0.20 |
| 1206 | 3216 | 3.20±0.20 | 1.60±0.15 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
| 1210 | 3225 | 3.20±0.20 | 2.50±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
| 1812 | 4832 | 4.50±0.20 | 3.20±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
| 2010 | 5025 | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
| 2512 | 6432 | 6.40±0.20 | 3.20±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
| 威浩电子规格说明： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
