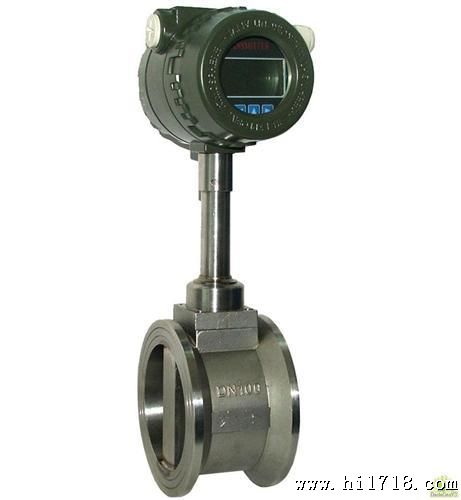

LUGB2450一体化涡街流量计
一、概述:
1、LUGB2450一体化涡街流量计(以下简称传感器)广州汉川仪器仪表有限公司新研制开发的防腐型传感器,与显示仪表配套组成涡轮流量计。可测量气体,液体的瞬时流量和累计体积总量,也可以对液体定量控制。传感器具有高寿命长操作维护简单等特点,广泛用于工矿、石油、化工、冶金、电厂等行业。传感器全部采用非金属材料,测量较强腐蚀性液体尤为适用。是测量腐蚀性液体的理想仪表。
2、传感器适用于无纤维、颗粒等杂质的气体与液体。
3、如用户需用特殊型式的传感器,可共同协商订货。需防爆型传感器时,在订货中加以说明。
测量原理:
流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度,乘以流体的截面积即可求出流量。当旋涡在发生体两侧产生时,利用压电传感器测出与流体流向垂直的交变升力变化,将升力的变化转换为电的频率信号,再将频率信号进行放大和整形,输出到二次仪表,进行累积、显示。
性能特点:
.在规定雷诺数内,信号不受流体的温度、压力、粘度、密度成份等影响,并与流体流速成正比。
.检测元件不接触介质,可靠性高
.无可动部件,结构简单、牢固
.测量范围宽,高
.压力损失小,节能显著
.安装时有直管段长度要求
.对机械振动比较敏感,外界的振动会影响仪表测量
技术指标:
测量介质:气体、液体、蒸汽
口径规格:DN10~DN500
测量范围:液体1~1800m3/h(0.3~9.0m/s);气体5.5~11000 m3/h(3.0~75m/s)
测量:1.0F.S 1.5F.S
介质温度:-40℃~+420℃
环境温度:-20℃~60℃(普通型);-20℃~40℃(本按型)
电 源:24V DC
工作压力:2.5MPa(法兰卡装式)
2.5MPa(DN10~DN80);1.6MPa(DN100~DN200);1.0MPa(DN250~DN500)
法兰标准:GB/T 9119-2000法兰卡装式为厂家定做 其它可定做
电气接口:M20×1.5内螺纹
接液材质:1Cr18Ni9Ti
防爆等级:ExiaIICT4;ExdIICT6
防护等级:IP65
输出信号:电压脉冲:高电平≥6V,低电平≤1V;标准电流:4~20mA,负载电阻≤600Ω
产品选型:
涡街流量计 | ||||||||||
订货号 | 代号 | 说明 | ||||||||
LUGB1 | 法兰连接式 | |||||||||
LUGB2 | 法兰卡装式 | |||||||||
可测 介质 | 2 | 液体测量型 | ||||||||
3 | 气体测量型 | |||||||||
4 | 饱和蒸汽、过热蒸汽测量型 | |||||||||
1 | 气体、液体、蒸汽通用型(智能型) | |||||||||
公称通径 | DN10 | 通径DN10 | ||||||||
DN15 | 通径DN15 | |||||||||
DN20 | 通径DN20 | |||||||||
…… | 通径DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125等 | |||||||||
DN500 | 通径DN500 | |||||||||
输出信号 | 0 | 电压脉冲(低电平≤1V;高电平≥6V ) | ||||||||
1 | 二线制4~20mA输出 | |||||||||
可测介质温度 | 0 | -40~150℃ | ||||||||
1 | -40~280℃ | |||||||||
2 | -40~350℃ | |||||||||
3 | -40~420℃(传感器采用不断流拆卸式) | |||||||||
压力等级 | 0 | 1.0MPa | ||||||||
1 | 1.6MPa | |||||||||
2 | 2.5MPa | |||||||||
3 | 4.0MPa | |||||||||
8 | 其它 | |||||||||
表头形式 | 0 | 一体式无现场指示 | ||||||||
1 | 一体式带现场液晶指示(仅介质温度选0时) | |||||||||
2 | 潜水式无现场指示 | |||||||||
3 | 分离式带现场指示 | |||||||||
防爆类型 | N | 无防爆要求(防护等级IP65) | ||||||||
I | ExiaIICT4本安防爆 | |||||||||
D | ExdIICT6隔离防爆 | |||||||||
供货期 | /u | 4-6周 | ||||||||
/e | 2-3周(加急) | |||||||||
注:特殊要求请电话咨询
★ 输出方式:脉冲输出或4~20mA两线制;
★ 传输距离:传感器至显示仪表的距离可达1km
