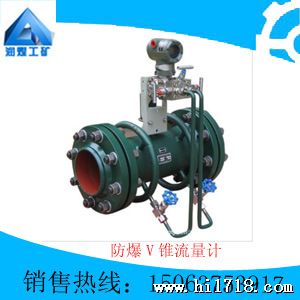

供应V锥流量计 高温V锥流量计 高压V锥流量计 防爆V锥流量计

V锥型流量计概述

1.我公司生产的V型锥形流量计是一种高、高稳定性、量程比宽、可测介质广的新型流量计。

2.可测量介质包括液体、气体、蒸汽等,几乎涵盖了所有流动性介质。

3.流体的工况温度可达800℃,压力可达10.5Mpa。

4.若选用特种材质的表体,介质的工况温度、压力还可以更高。

5. V型锥形流量计可测量雷诺数为500万,雷诺数为8000甚至更低。

6.产生满刻度差压信号从小于0.1千帕到几十千帕。

V锥型流量计工作原理　

V型锥流量计属高、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，如图一所示，P+和P-都通过V型锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。

特点

1、具有良好的准确度（≤0．5%）和重复性（≤0．1%）。

2、具有较宽的量程比（10?1～15?1）

3、自整流功能，只需要极短的直管段（前1～3D后0～1D）。

4、自清洁功能，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质。

5、自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。

6、耐高温、高压、耐腐蚀、不怕震动。

7、可测流体的种类非常广泛（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。

8、流量计结构设计是流体扫过型结构，不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等

9、无可动部件

10、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。

11、在换热站测量蒸汽，热水，无需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行，用在测量高炉煤气，有自清洁作用，引压管不易堵塞

产品选型

法兰连接型表体

公称口径：Φ15-Φ2000测量介质：液体、气体、蒸汽

测量介质温度范围：－200℃~+800℃

压力等级：1.0MPa~10.5MPa

等级：0.5级、1.0级、1.5级、2.5级

表体材质：锥体材质为不锈钢，管道、

法兰为碳钢。（其它材质协议供货）

β值范围：0.45……0.85

法兰取压型表体

公称口径：Φ80-Φ2000

测量介质：液体、气体、蒸汽测量介质温度范围：－200℃~ +800℃

压力等级：1.0MPa~10.5MPa

等级：0.5级、1级、1.5级、2.5级

表体材质：锥体材质为不锈钢，管道、

法兰为碳钢（其它材质协议供货）

β值范围：0.45……0.85

管道焊接型表体

公称口径：Φ15-Φ2000

测量介质：液体、气体、蒸汽测量介质温度范围：－200℃~ +800℃

压力等级：1.0MPa~10.5MPa

等级：0.5级、1级、1.5级、2.5级

表体材质：锥体材质为不锈钢，管道、

法兰为碳（其它材质协议供货）

β值范围：0.45……0.85
