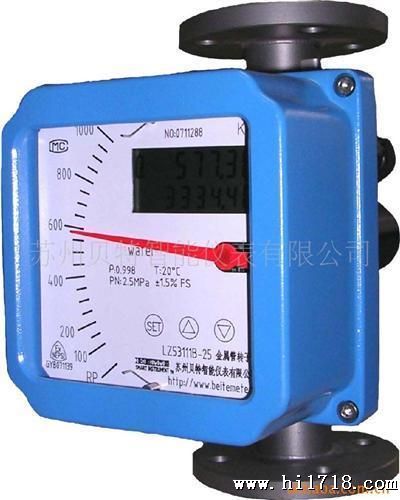

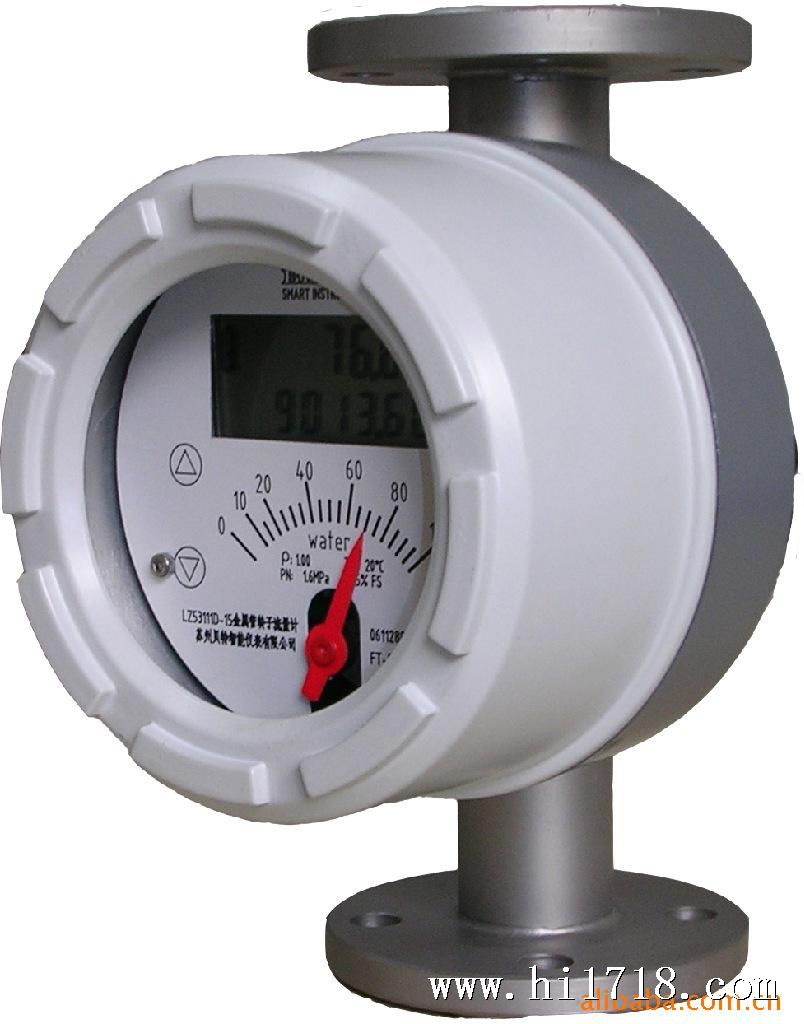

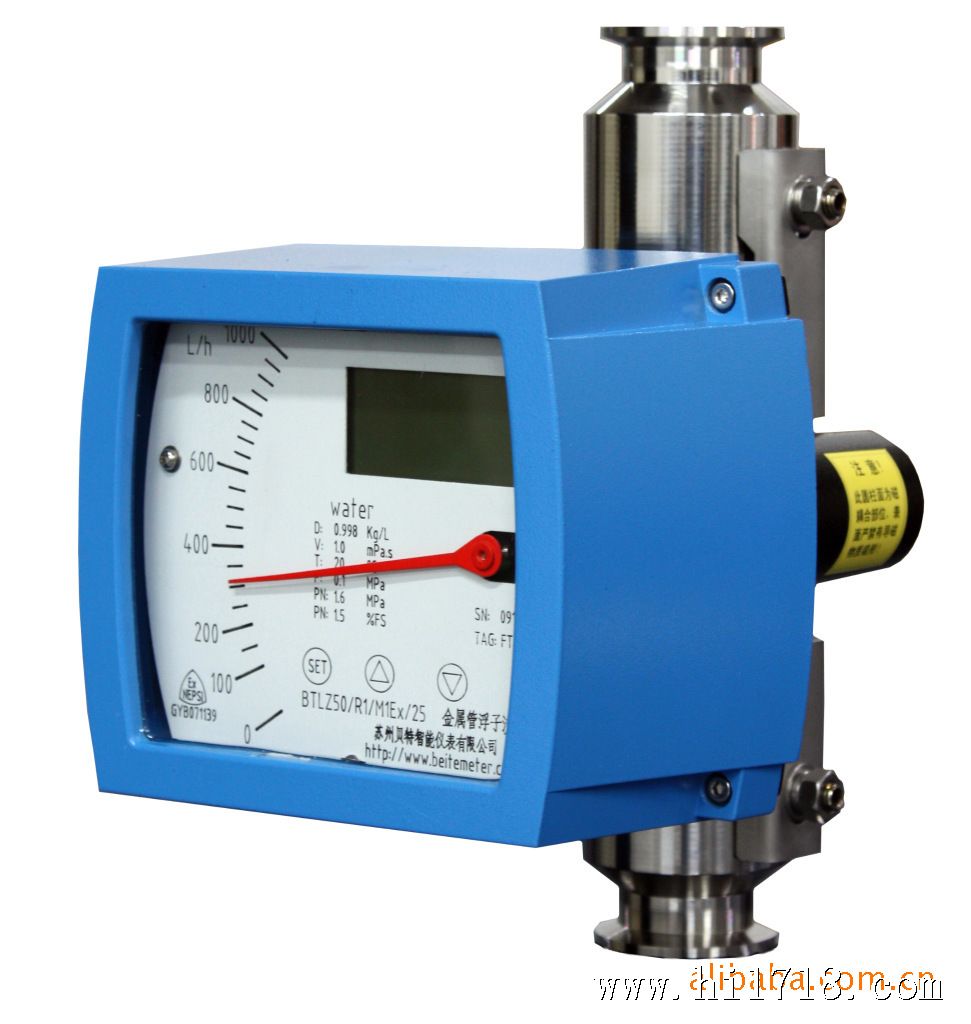

1.大屏幕液晶显示器,可以同时显示瞬时流量和累计量并且带有瞬时流量模拟条显示

上排显示瞬时流量,下排显示累计流量

瞬时流量显示范围:0.000-99999

累计流量显示范围:0.

电流显示范围:4.00-21.00mA

瞬时流量百分比显示：0-100%

指针角度显示范围:0.00-90.00°

环境温度显示范围:-50 -- +150℃

累计小信号切除量范围:0-10%

阻尼时间设置范围：0-10秒

瞬时流量及累计量单位可任意设置。

2.上排可切换显示:瞬时流量、环路电流、瞬时流量百分比、累计小信号切除量、阻尼时间、当前环境温度,指针转动角度等信息，并且可以显示常用的符号和工程单位，此时不影响下排累计量和瞬时流量模拟条的显示。

3.液晶显示的瞬时流量的流量范围，根据现场测量介质的不同，可在现场在线修正。

4.双排液晶显示器功耗为微安级,均满足本安防爆要求.防爆证编号:GYB071139U。

5.:<±0.5%,温飘:<±0.1%/10℃。

6.完善的掉电保护功能,掉电时,可保存当前累计流量,(累计量采样周期为0.3S),并且采用先进的六级数据备份机制,使得数据丢失的可能微乎其微。

7.液晶显示器可带背光显示.此时采用三线制供电。

8.变送器可输出:三线制,0-10mA信号,并且与是否带液晶显示功能无关。

9.支持电池供电功能,使用不同型号的可充电池,根据不同的应用,充电可正常工作3-12个月。

10.无需开盖,使用磁性笔操作的方式，同时也保留普通按键。

11.可通过HART协议与上位机软件或手持机通信。上位机使用HART modem和仪表相连，可对瞬时流量、累积量、环路电流、瞬时量百分比等进行动态监测（只针对二线制4-20mA带HART通信功能的仪表）。

12.可通过HART协议，可采用手持机或上位机软件对流量计进行部分或全部组态操作（只针对二线制4-20mA带HART通信功能的仪表）。

13.通过流量计上的四个按键可以设置不带HART功能的所有参数和带HART功能的常用参数。

二、    技术参数

测量范围    水 (20℃)                  6～150000 l/h

空气（0.1013MPa 20℃）     0.5～4000 m³/h

量 程 比                       10:1（特殊型20：1）

等级                       2.5（特殊型1.5%或 1.0%）

工作压力                       DN15～DN50  PN16MPa （特殊型25MPa）

DN80～DN100 PN10MPa （特殊型16MPa）

夹套压力等级：1.6MPa

介质温度                       标准型 -80℃～+220℃

高温型 300℃

内衬FEP型 ≤85℃

环境温度                       -40℃～+120℃(无液晶显示远传型≤85℃)

                                            (带液晶显示远传型≤70℃)

介质粘度                       DN15： ≤5mPa.s

                                     ≤30mPa.s)

                               DN25： ≤250mPa.s

                               DN50～DN150：≤300mPa.s

液晶显示                       瞬时流量显示数值范围:0.000～99999

                               累积流量显示数值范围:0.00～

输    出                       标准信号:二线制4～20mA(可带HART通讯)

                               标准信号:三线制0～10mA

                              报警信号:1、两路继电器输出(极限值250VAC/0.25A)

                                        2、一路或两路接近开关（开关要求根据客户要求）

脉冲信号输出：0-1KHz隔离输出（输出电平Vpp>4.5V）

供    电                       标准型:24VDC±20%

                              交流型:220VAC(85～265VAC)(需定制)

                              电池型:3.锂电池，根据不同使用情况，每组可用（3～12个月），两组替换使用。

连接方式                       标准型：HG20592法兰

特殊型：用户提供法兰标准

螺纹连接型：用户指定

电气接口                       M16×1.5、PG11、1/2”NPT或用户提供规格

整体高度                       标准型:250mm(其他安装方式见相关表格)

防护等级                       IP65/IP67

防爆标志                      本安型：ExiaIICT3～6

                              隔爆型：ExdIIBT4～6
