PY2006智能回路电阻测试仪

一、仪器的用途及特点

按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A/200A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。智能回路电阻测试仪采用100A/200A恒流输出。输出电压达10V可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，高，复测性好，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。                                                                                               二、主要技术指标及使用条件

• ·        测量范围：0-1999μΩ 分辨率：1μΩ
• ·        测量电流：＞100A /200A DC
• ·
• ·        显示方式：液晶显示、结果打印
• ·        工作温度：-10℃~50℃
• ·        工作电流：AC220V±10%
• ·        体 积：445×285×230
• ·

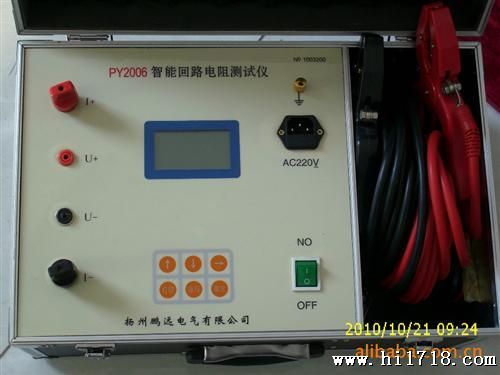

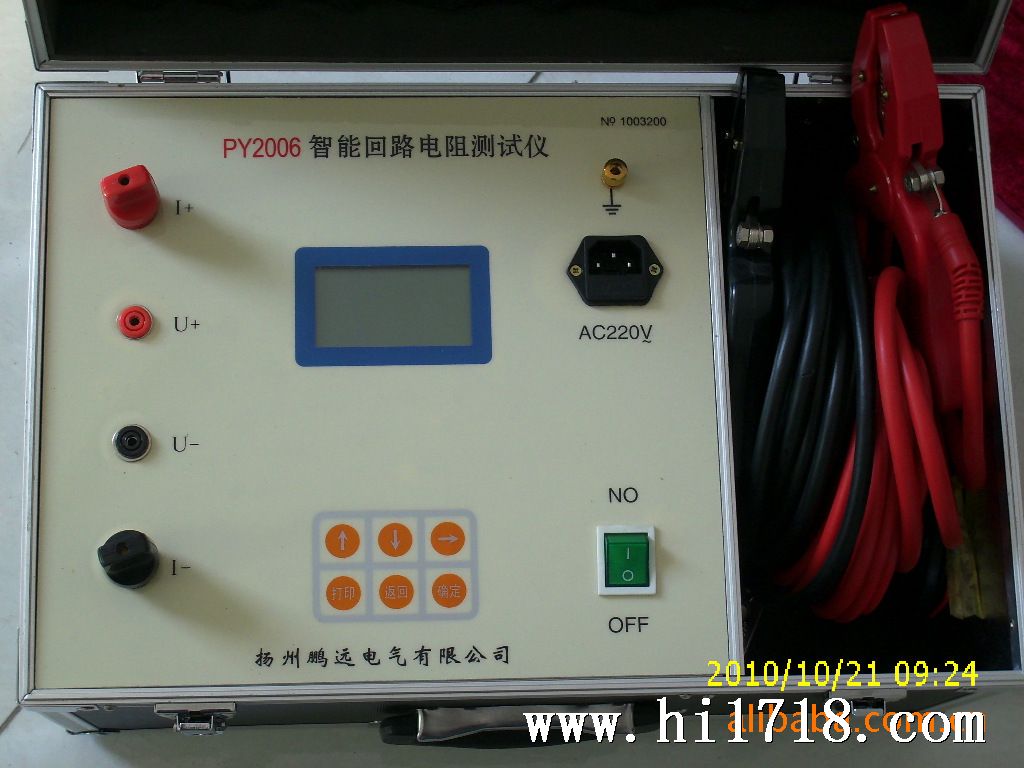

三、面板及各键功能介绍（如图一）

• ·


●      +I  -I接线柱：输出电流端子

●      +U  -U接线柱：电压采样端子

●      AC220V：电源插座及开关

●       ┻ ：仪器接地端子

●      液晶屏：显示数据和操作提示

●      打印机：打印测试结果

●      按键：主要功能详见（使用方法）

四、使用方法

4.1、接通仪器的电源线，将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地线两端线鼻子上，并用力摩檫接触点，确保接触良好，测试线另一端与仪器的接线端子对应接好（注意红、黑的颜色对应，并粗线接电流端子，细线接电压端子）。

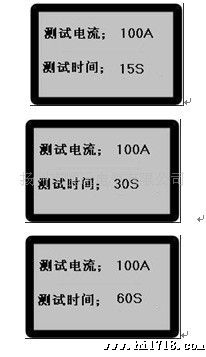

4.2、确认无误后，接通电源开关，显示：

按“→”键，进入测试时间

   按“↑↓”键，选择测试时间

 4.3设置好各项参数，按确定键后,仪器自动测试，并显示结果：

 4.4按“打印”键，仪器打印测试结果。

 4.5若重新测试，请按“返回”键，重新测试。

 本机内置100A开关电源，使之达到恒流100A两套回路实时跟踪测试。保证测试结果正确。

 4.6如显示电流无回路请检查接线是否正确或被测品超量程。

 4.7测试结束后请关掉电源。

 4.6测试钳请爱护。

五、仪器配套

• ·        主机一台
• ·        测试线             1套
• ·        保险丝10A         2只
• ·        电源线             1根
• ·         产品使用说明书    1份

六、本产品自售出之日起保修一年，终生维护。
