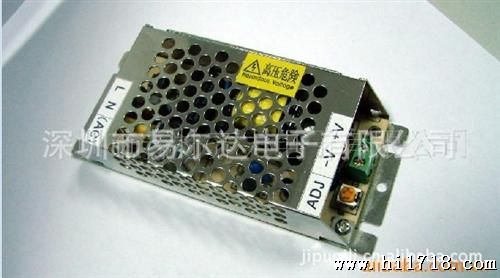

Switching  power  Supply/工 业 电 源

本 规 格 书 适 应 于ERD型 号 铝合金 开 关 电 源.

 2.  输 入 特 性/ INPUT  SHARACTERISTICS:

 2. 1  输 入 电 压/ Input  Voltage; 额 定 电 压/ Rated  Voltage: 100- 240Vac

调 整 范 围Variation  / Range: 96- 264Vac

2. 2  输 入 频 率/ Input  Frequency:

 额 定 频 率/ Reted  Frequency; 50/ 60Hz

 调 整 频 率/ Variation  Frequency: 47- 63Hz

2. 3  输 入 电 流/ Input  Current:

 当 输 入 交 流 电 压 为 额 定 值 的 下 限 电 压 负 载 满 载 时 ， 大 输 入 交 流 电 流1 . 1 A( 100V时)

 1. 1Amps  max  At  any  input  voltage  and  rated, DC  output  rated  load

 2. 4  浪 涌 电 流/ Input  Current:

 当 输 出 为 额 定 负 载,环 境 温 度 为25℃,输 入240Vac  冷 态 起 机 时 的 大 浪 涌

 电 流 小 于 为30A.

 30Amps  MAX, cold  start  at240vac  input  , with  rated

 load  and  25o C  ambient.

3.输 出 特 性/ OUTPUT  CHARACTERISTICS:

3. 1输 出 功 率/ Power  ouptut

 电 压                    小 负 载                        额 定 负 载                峰 值 功 率           输 出 功 率Voltage                    Min  Load                   Rated. Load                    Peak            Output  power

5-60VDC                      0A                            0.3-40A                                                20W-350W

 3. 3纹 波 和 噪 音 Ripple  and  Noise:

测 试 条 件:在 额 定 电 压 及 额 定 条 件 下,使 用 示 波 器 带 宽 为20MHz连 接 到 充  电 器 的 输 出 端,同 时 输 出 端 并 联 一 个47UF的 电 解 电 容 和 一 个0. 1UF的 瓷 片       电 容.

电 压

大 纹 波/ 大 噪 音

4 0 0 mVP- P( M A X ) _

3. 4启 动 延 迟 时 间

当 输 入115Vac和 输 出 大 负 载 时, 大 启 动 时 间 为2S

3. 5上 升 时 间/

Rise  time:当 输 入115Vac和 输 出 大 负 载 时 早 大 时 间 为 40  Ms  Max, at  115vac  input  and  output  Max, load

3. 6保 持 时 间

当 输 入115Vac和 输 出 大 负 载 时, 小 保 持 时 间 为5MS

 3. 7效 率/ Efficiency:

 当 输 入115Vac和 输 出 大 负 载 时, 小79%
