• 产品品牌：

  精敏

• 产品型号：

  JMDM-8AD28DIO

基本参数

详细说明

JMDM-MB01主板说明书
一、特性
1. 8位高性能单片机作为主控制芯片，型号是P89V51RD2HB，芯片中故化的64K flash 用于保存程序；
2. 主电源采用5V直流电；
3. 数据存储EEPROM：32K Bytes (掉电数据不失)，117字节的SRAM；
4. 串口：1路 RS232或1路 RS485(可以切换)；
5. 并口：8255提供3路并口，可用于接小型打印机(各种针式、热敏打印机、面板式打印机)；
6. LCD接口：可以直接连接各种规格字符，点阵，图形显示屏（如  240128）；
7. 键盘接口：可以连接用户自定义键盘板或扫描矩阵键盘；
8. 看门狗：外接硬件看门狗；
9. 紧凑型外形 ，PCB尺寸：100mmX 90mm，可用螺钉安装；
10. 可直接通过RS232接口程序，无需烧录器，使程序修改，升级方便；
11. 用Keil C 或汇编编程，用户编程有困难的可把工艺流程发给我司，我司可帮助编程；
12. 实时时钟：DS12C887，可实现年、月、日、时、分、秒自动控制；
13. 6*255个外部地址空间可以利用（可外接：1.数字量信号输入板；2.数字量信号输出板；3.AD板；4.DA板；5.步进电机控制板；6.语音板）。
二、规格
1. 工作温度：-10~+65°C；
2. 储存温度：-20~+80°C ；
3. 湿度：5~95% 无凝结 ；
4. 功耗(无外部设备): +5V@ 0.5A (典型值) 。
三、用途
1. 可以连各种外接功能板用于各种特定的控制；
2. 也可作为单片机主板应用。

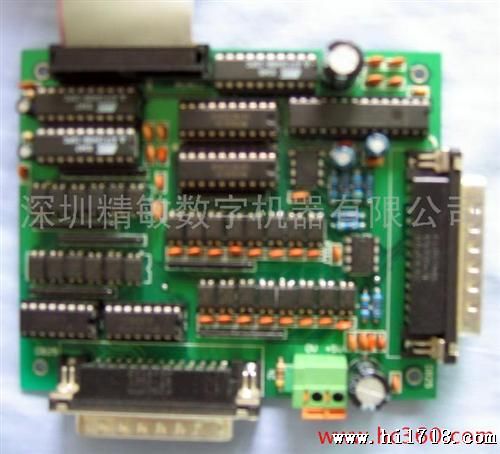

JMDM-8AD28DIO

一、特性
1、8路模拟量输入,电压测量范围为0~5V或0~10V，可编程设定量程。
2、16路光电隔离数字量输入，NPN输入形式，输入电流为10mA；
3、12路光电隔离晶体管数字量输出，工作电压是12-24V，输出电流为500mA；
4、JMDM-8AD28DIO控制板的地址范围是[0xb040--0xb140]。
5、它是和主板一起使用的；1块主板（JMDM-MB01）多可以和10块功能扩展板（JMDM-8AD28DIO）相联，构成280点数字量(160点输入、120点输出)的大系统，80点模拟输入的大系统。
6、供电电压由主板提供。
二、规格
工作温度：-10~+65°C；
储存温度：-20~+80°C ；
湿度：5~95% 无凝结 ；
功耗(无外部设备): +5V@ 0.5A (典型值) 。
三、用途
数字量输入输出；数字量、模拟量检测。
