产品详情大图
0-10V转4-20mA 两路输入，两路输出，24V电源，变频器信号隔离
价格：电议
地区：
电 话：86-755-83356002
手 机：15099932305

深圳市维君瑞科技有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺

0-10V转4-20mA  两路输入，两路输出，24V电源，

变频器信号隔离，变频器信号抗干扰。



概述：



该产品采用先进的光电隔离技术，能够对直流电压信号进行隔离检/监测，产品体积小，功耗低，高。输入，输出和辅助电源之间可以承受2500VDC隔离耐压，可以灵活应用。广泛应用于电力，化工，石油，工业和自动控制等领域。



主要特性:

>>等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC或者220VAC（范围±10%）

>>二路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>DIN35导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>模拟信号数据隔离、采集和变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场信号隔离及变换

>>信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA电机信号隔离控制

>>非电量信号变送

产品选型表：

DIN22 IAP - V(A)□- P□- V/I□

输入信号

供电电源

输出信号

电压

代码

电流

代码

Power

代码

电流

代码

电压

代码

0-5V

V1

0-1mA

A1

24VDC

P1

0-20ma

A3

0~5V

V1

0-10V

V2

0-10mA

A2

12VDC

P2

4-20ma

A4

0-10V

V2

0-75mV

V3

0-20ma

A3

5VDC

P3

用户自定义

Az

1-5V

V6

0-2.5

V4

4-20mA

A4

15VDC

P4





用户自定义

Vz

用户自定义

Vz

用户自定义

Az















选型举例：

例1：二路输入信号:0-75mV 供电电源:24V   二路输出信号:0-5V   型号:DIN22 IAP V3-P1-V1

例2：二路输入信号:0-10V   供电电源:12V   二路输出信号:0-10V  型号:DIN22 IAP V2-P2-V2

例3：二路输入信号:0-3V     供电电源:24V  二路输出信号:4-20ma 型号:DIN22 IAP Vz-P1-A4（Vz:0-3V）

产品额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature（存贮温度）:+150℃

Lead Temperature  （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起性损坏。


输入参数



输出参数

输入项目

输入阻抗

电源损耗

输入过载能力

输出项目

输出过载能力

响应时间

0-5V

≥300KΩ

电压输出

< 0.6W

电流输出

<1.5W

2.0倍额定：连续

4-20mA

负载电阻

不超过350Ω

≤1mS

0-10V

0-20mA

0-1mA

1KΩ

1.5倍额定：连续

3.0倍额定：1S



0-10mA

TYP：250Ω

可自设定

0-5V

≥2KΩ

0-20mA

0-10V

4-20mA

1-5V


注:电流输出型如果要求负载电阻500Ω,请另做注明

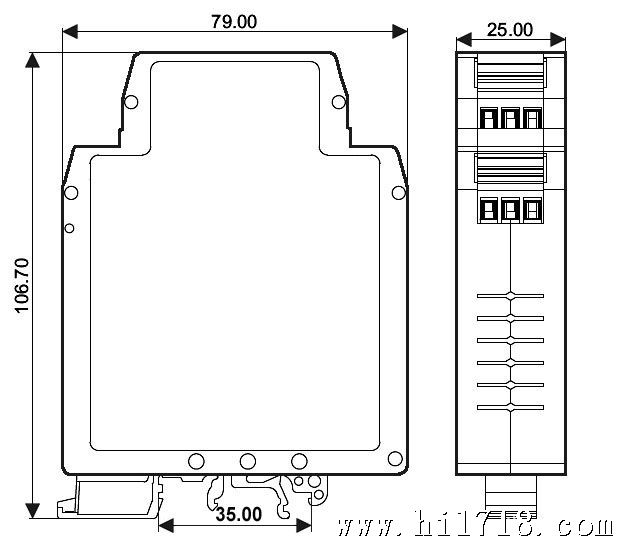

外形尺寸：
