欧瑞格ORLGO供应U,HDMI等功能液晶电视驱动主板TM160
价格:电议
地区:广东 深圳市
电 话:086 0755 82124812
手 机:13760359714
传 真:86 755 82127975

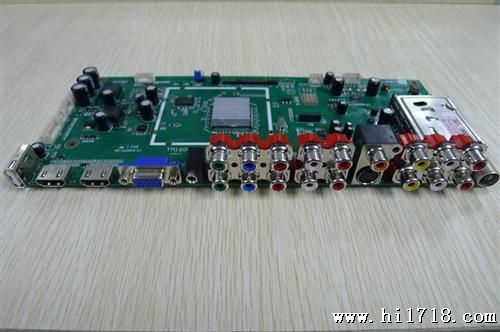

TM160液晶显示器驱动板

规格说明书





板卡功能概要



  支持两路USB,两路HDMI,双AV,色差分量输入;一路TV,VGA,SV输入



  支持所有的视频文件(支持超大容量移动硬盘文件循环播放),如RVMB,RM,AVI,MPEG等格式文件,同时可以播放图片文件,MP3音乐节目



  支持NTSCMB/GD/K4I)、PALB/GD/KMNI)、SECAMLL



  内置声音解码,支持BTSC/NICAM/ A2/EIA-J等丽音解码,可自动识别各种丽音模式



  支持1080P/I输入、输出,分辨率达到1920X1200











板卡规格参数



支持

面板

类型

TFT-LCD

信号接口

双路LVDS(同时支持TTL输出)

色彩

6 Bit / 8 Bit

长宽比

4:3 / 5:4 / 16:9 / 16:10等

尺寸

6.4寸 ~ 55

电压

3.3V / 5V / 12V

品牌

Samsung、AUO、CMO、CPT、Sharp、HannStar等

输入

输出

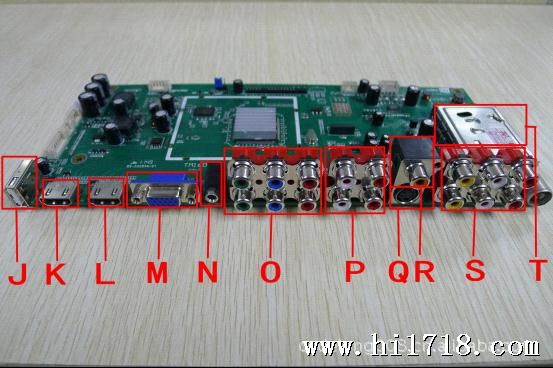

接口

输入

VGA

模拟RGB 15针D-sub端子    × 1

USB

USB端子                    ×1

HDMI

HDMI端子                   ×2

YPBPR

YPBPR端子                  ×2

CVBS

RCA端子                   × 1

S-Video

S-Video端子               × 1

TV tuner

*(外置插座)                × 1

音频

RCA端子                   × 1

PC音频端子                × 1

电源

DC直流电源插座            × 1

遥控、按键板

16Pin 2.0直式插座         × 1

输出

音频

4Pin 2.5直式喇叭插座      × 1

LVDS 插座

40Pin双排直式金针         × 1

高压板接口

6Pin 2.0直式插座          × 1

CVBS

1.0Vp-p +/-5%

S-Video

S-Y0.714Vp-p +/-5%S-C0.286Vp-p +/-5%

VGA

同步信号

行场同步分离

信号幅值

0.7Vp-p

频率范围

HS: 30-88KHz;  VS: 43-75Hz

DDC

VESA  EDID V1.3

电源

输入电压

DC 12 V+/-0.6V

操作模式

正常工作模式,低功耗模式(<3W)

DPMS

支持

按键板

支持5键/7键接地式按键

遥控

支持NEC遥控器

功放

Class B, 2x3W (8Ω)

主要IC

MST6M48

集成 Scalar、MCU、Decoder

MSH9010

音频处理IC

外形尺寸

254mm(L)×110mm (W)

OSD语言

支持中文、英文等多国语言

其它

支持USB接口升级
