WZPK系列铠装铂电阻

一 、产品概述

      铠装铂电阻作为一种温度传感器，与装配式铂电阻相比，直径更小且易于弯曲，抗震性能出色，能安装在装配式铂电阻难以企及的地方。其外保护套管采用不锈钢材质，内部填充高密度氧化物绝缘体，这使其具备极强的抗污染能力与优良的机械强度，特别适合在恶劣环境中安装使用。该产品测温范围为 - 200~500℃ ，可直接通过铜导线与二次仪表相连。鉴于其良好的电输出特性，能够为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑等设备，提供精准反映温度变化的输入信号 。

二、工作原理

      铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。

三、主要技术指标

 热电阻感温元件在100℃时的电阻值（R₁₀₀）和它在0℃时的电阻（R₀）比值R₁₀₀/ R₀

 分度号Pt100：A级R₀=100±0.06Ω        B级R₀=100±0.12Ω

                    W₁₀₀= R₁₀₀/ R₀=1.3850

四、分类型式：

1、按接线盒分类：简易式端子、水式接线盒、插座式端子、带连接导线

2、按安装固定形式分类：卡套螺栓式、卡套法兰式

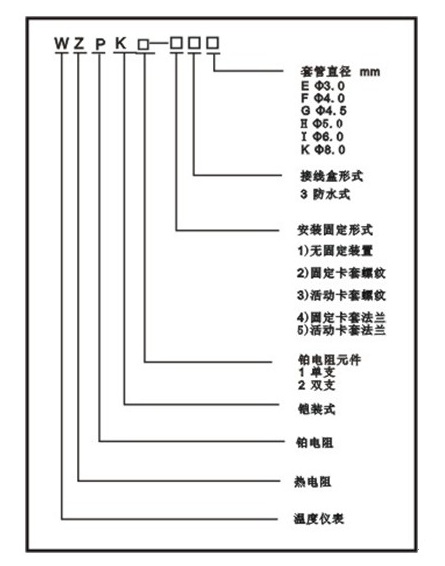

五、型号定义
