产品说明书

1．        型号（TYPE NO.）：RLD3312AHB-21  印章是:RLD3312AHB-21BWP

2．        说明（Description）：

发光颜色（Emitted Color）:红色

外观颜色（Lens Color）：黑、白两色

外形尺寸（Max Size）：21*11*5.0mm



3.  额定(Ta=25℃)Absolute Maximum Ratings:

功耗Power Dissipation………………………………………..   50mW

脉冲顺向电流Peak Forward Current……………………….   100mA

反向电压Reverse Voltage…………………………………….   5V

工作温度Operating Temperature…………………………… -35℃~+85℃

储存温度Storage Temperature………………………………. -35℃~+85℃

储存湿度Storage Humidity…………………………………… 45~85%



4.  光电特性(Ta=25℃)Electrical-Optical Characteristics:

参数（Parameter）

测试条件

（Test CONDITING）

单位（Symbol）

Min

Type

Max

单位（Unit）

发光强度 Luminous Intensity

IF=20mA

IV

-

27.5



mcd



直流正向电压 DC Forward Voltage

IF=20mA

VF

1.82

1.85

1.9

V



直流逆向电流 DC Reverse Current

VR= 5V

IR

-

-

0.05

uA



波长 Wavelength Characteristic

IF=20mA

λp



633



nm



建议使用顺向电流

Suggestion Forward Current



-

IF(Sug)

5

10

20

mA




 5.产品实物图:



untitled

untitled

untitled

RLD3361BHB(1)_7438

1111

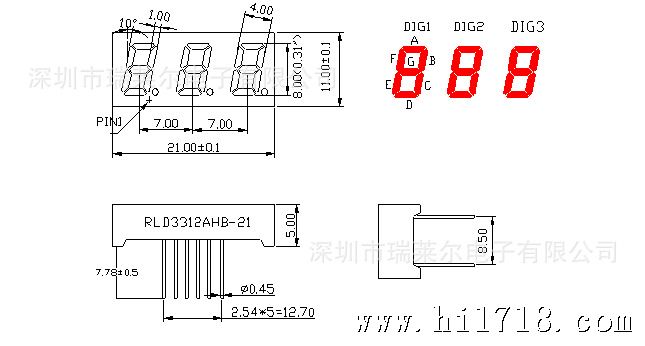

6.结构尺寸（Mechanical Outline）:

(未注尺寸公差 Unspecified Tolerances is: X±0.2





undefined

7.电路图（Circuit Diagram）:



undefined



使用条件:(推荐恒流使用,恒压会出现亮度不均现象)



 1、使用时,电流和电压必须正确；段及小数点上加限流电阻；

  2、产品不得在有腐蚀的气体下存储和使用,并且曝露在空气下的时间不能太久，否则会导致氧化；

  3、所有接触数码的设备及仪器必须接地；

  4、表面有保护膜的产品，可以在使用前撕下来；

  5、保护膜撕掉后，不要用手触摸数码管表面；

 6、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定

 7、使用电流:动态:平均电流4-5mA 峰值电流100mA

 8、蓝色、翠绿色、白色数码管在使用时请采取防静电措施.
