特点：
1. 对紫外线检测灵敏高
2. 抗可见光干扰强
3. 体积微小
4. 使用寿命长
2) 用途：
1. 测试太阳光中的紫外线强度 (礼品、化妆品用具)
2. 紫外线灯管的紫外线发生强度测试 (医疗器械或民用消毒碗柜的消毒效率检
验)
3) 简介
WT-60 半导体紫外线传感器具有体积小、检测紫外线灵敏、低功耗、寿命
长的特点，其检测紫外线的主要响应区域覆盖了长波紫外线 (UVA, 波段范围
400 nm-315 nm) 和中波紫外线 (UVB, 波段范围 315 nm-218 nm ) 的波段范围。
WT-60 半导体紫外线传感器是一种P-N 异质节光电二极管，是基于氮化镓
宽禁带半导体材料制备而成的。氮化镓的禁带宽度约为3.4 电子伏，它不吸收可
见光。该类传感器具有很强的可见光抗干扰特性，在检测紫外线时不需附加滤光
片来抑制可见光。该器件在受到紫外线照射后能产生一定的电压输出信号，并且
输出电压信号与紫外线照射强度成递增关系，因此该传感器可用于户外紫外线强
度定性测量，也可用于一些紫外线发生产品的发光效率定性检验。
该款传感器具有潜在的广大市场需求，其适合使用的人群非常广泛，包括长
期从事户外工作的工程师、爱好旅游的人士、注重皮肤美白的女性以及需要
携同出行的婴幼儿。由于其体积微小，传感器可以有机地整合在手机、手表以及
其它随身携带的物品上，也可单独组装成可随身携带的紫外线检测器。
4) WT-60 传感器的规格尺寸
a）插件式紫外线传感器的实物照片及规格尺寸


                                 插件式紫外线传感器的实物照片

                      插件式紫外线传感器的规格
b) 贴片式紫外线传感器的实物照片及规格尺寸

                                                       贴片式紫外线传感器的规格
5) WT-60 半导体紫外线传感器相关工作参数

6) 传感器工作电路图



7）WT-60 半导体紫外线传感器的紫外线传感特性
a) 响应输出的线性度
传感器在紫外线的照射下，会产生一定的电压差，并且该电压差值会与紫外
线的强度呈递增关系。该传感器的输出电压值可以用简易的万用表来读取，通过
电压值的大小来间接地得知紫外线的强度。图1 展示了WT-60 传感器的输出信
号与紫外线强度的关系。抽检实验中使用的紫外线光源为TOSHIBA 的FL6BL
型黑光灯管，它产生的强的紫外线的波长为352 nm。从图1 可以看到，WT-60
传感器的输出电压信号与紫外线照射的强度大致呈线性关系。

                                         图1. WT-60 紫外线传感器的典型输出电压与紫外光强度的关系。
b) 传感器的响应与紫外线波长的关系
WT-60 传感器是一种基于氮化镓材料的光电二极管，它具有良好的紫外线选
择性，主要体现在它对紫外线波段的响应信号很大，而对可见光 (光波长范围为
390-750 nm) 的响应信号很小。图2 给出了传感器的响应强度随紫外光波长
变化的关系。图中光的波长范围是400 nm- 250 nm,该波段归属于紫外线的长波
和中波波段 (长波紫外线UVA，又名黑光, 波段范围为400 nm-315 nm；中波紫
外线UVB, 波段范围为 315 nm-218 nm)。从图2 的测试结果可知，WT-60 紫外
线传感器对UVA 和UVB 紫外线具有较良好的响应特性。



                               图2. 典型的WT-60 紫外线传感器的响应强度随紫外光波长变化的关系。

                       图3. 典型的WT-60 紫外线传感器的响应强度随紫外光入射角度变化的关系。
c) 紫外线入射角度对传感器响应的影响
紫外线的入射角度对传感器的输出信号具有一定的影响。一般来说，光线与
传感器衬底平面垂直时的测量效果。图3 给出了紫外光入射角与传感器响应
强度的关系，图中横坐标的角度指的是入射光线与传感器衬底平面的夹角。在测
量过程中，紫外线的强度均保持不变。图3 的测量结果显示，当传感器与入射光
垂直时，能获得该光照强度下的输出信号。也就是说，用户应该尽量使传感
器正对太阳光才能获得较准确的测量结果。
附录1.
WT-60 半导体紫外线传感器特性表征的实验描述
WT-60 半导体紫外线传感器是一种光电二极管，它受紫外线照射后会产生一
定的电压输出信号，并且输出电压信号与紫外线照射强度成递增关系。通过测量
传感器的输出电压，即能定性地得知紫外线强度。
WT-60 传感器 (插件式) 的传感特性测量方法如图A 示意图所示。测量的操
作步骤如下：
a) 将传感器正负极相应地与电压表的正负极相接；
b) 用侧光屏蔽罩来遮挡传感器封装帽的侧面，使光线仅能从封装帽顶部入
射；
c) 用人工紫外线发生设备来产生紫外线，将紫外线直射于传感器；
d) 记录此时紫外线光源的对应光照强度，并读取电压表电压值；

                                             图A. WT-60 传感器 (插件式) 的传感特性测量示意图及实物照片

图B 展示了WT-60 插件式紫外线传感器的特性表征实验照片。当紫外灯关
闭时，插件式紫外线传感器的输出信号接近0 mV，当紫外灯处于开启状态时，
传感器受紫外线照射，产生一定的电压信号。同理如图C 所示，将贴片式传感
器的电极用顶针引出，在紫外线的照射下，也能产生一定的电压输出信号。

图B. (上) 紫外灯关闭时，插件式传感器无电压输出；(下) 紫外灯开启后，传感器产生电压
信号。

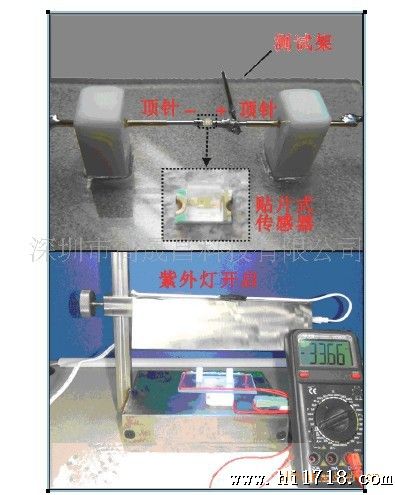

图C. (上) 贴片式紫外线传感器的电路引线照片；(下) 紫外灯开启后，传感器产生电压信号。
附录2.
WT-60 半导体紫外线传感器的标定方法1
WT-60 紫外线传感器对UVA 和UVB 紫外线具有较良好的响应特性，从物理
机理上理解，传感器电压信号是由这两段紫外线光子数量加权产生的，即波长范
围为400 nm - 218 nm 的紫外线光子都对传感器的信号有贡献。因此，WT-60 紫
外线传感器能对紫外线的强度做定性测量。
为了使用户更直观地得知紫外线的强弱情况，我们在此给出一种传感器标定
方法。
1. 将某天正午的太阳光紫外线强度定义为 10 分。选定一只WT-60 紫外线传感
器 (命名为sensor A) 作为参考，记录传感器在这种太阳光下的响应电压值a。
2. 测量出 sensor A 在标准紫外线灯源下的响应电压值b (灯源与传感器间的高
度固定，光强度不变)，并算出该紫外线灯源与正午太阳光的紫外线强度的对
应关系。对应关系见表1。紫外线灯源的紫外线相对强度为k 分，k = 10b/a。
表1. 紫外线标准灯源与正午太阳光，在紫外线强度上的对应关系

3. 标定。在获得紫外线光源的紫外线相对强度之后，其它传感器就能通过该灯
源来标定。标定例子如下：
传感器S1 在该紫外灯照射下产生输出电压值为c (mV)，即它的梯度为
k/c (分/mV)。而当它在某强度太阳光下产生d (mV) 的输出电压时，那么该太
阳光的评定分数为x 分，x=dk/c。具体对应关系见表2
正午太阳光 紫外线标准灯源
sensor A 输出电压信号 (mV) a b
紫外线强度 (分) 10 k = 10b/a
表2.被测紫外线与紫外线标准灯源，在强度上的对应关系

备注：
a. WT-60 紫外线传感器显示的分数反映的是紫外线强度，不是气象台发布的紫
外线指数。
b. 当传感器显示为 10 分时，表示此时的紫外线强度与某天正午的太阳光紫外线
强度相当。这与当时出厂定义的紫外线的强度有关，该定义强度会因地理 (南
北半球、高低纬度)、季节 (太阳直射角度) 气候 (天气晴朗程度) 等差异因
素而存在一定差异。
c. 有些电子产品需要在传感器上方增加透明保护壳或防尘片，这些零件也会吸
收一定量的紫外线，从而减小传感器的输出信号。为了保证传感器的准确性
和重复性，需要待传感器整合到产品上之后才能进行标定。
紫外线标准灯源 被测紫外线 (太阳光、紫
外线发生设备等等)
传感器输出电压 (mV) c d
紫外线强度 (分) k x = dk/c
附录3.
WT-60 半导体紫外线传感器的标定方法2
对于一些有紫外线指数测量条件的厂家，我们在此给出一种简易的标定方
法。
1． 用紫外线指数测量仪测量标准紫外线灯源的指数 (光源与传感器间的高度固
定，光强度不变)，得出标准灯源产生的紫外线指数 a (分)。
2． 标定。将WT-60 紫外线传感器置于该标准灯源下，传感器相应地输出电压信
号 b (mV)。
由于传感器对紫外线强度的输出成线性关系，因此当它在某强度太阳光下产
生c (mV) 的输出电压时，那么该太阳光的评定紫外线指数为 x (分)，x=ca/b。
具体对应关系见表1

紫外线标准灯源 被测紫外线 (太阳光、紫
外线发生设备等等)
传感器输出电压 (mV) b c
紫外线强度 (分) a x = ca/b
