一、概述
      靶式流量计主要用于解决高粘度、低雷诺数流体的流量测量，先后经理了气动表和电动表两大发展阶段，LTG型靶式流量计是在原油应变片式靶式流量计测量原理的基础上，采用了新型电容力传感器作为测量和敏感传递原件，同时利用了现代数字智能处理技术而研制的一种新式蓝莲花量仪表，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度。与容积式流量计相媲美的准确度，量程范围宽。
      电容式靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用何时的电容力传感器是产品能否计量准确的关键。其结构如下。

二、产品原理
      当介质在测量管中流动时，因其自身的动能与靶板产生压差，产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，其数学公式为：


其中：F：靶板所受的作用力

      C_d:流体阻力系数
      A：靶板对测量管轴向投影面积
      ρ：工况下介质密度
      V：介质在测量管中的特征流速
      靶板所受的作用力，经靶杆传递使传感器的弹性体产生微量变化经过电路转换，输出相应的电信号。      采用电容式力传感器的是LTG型靶式流量计真正实现高、高稳定性的关键，彻底改变了原有应变式靶式流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种限制，不但发挥了靶式流量计原油的技术优势，同时又具有容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

LTG系列靶式流量计的特点
◆适用管径范围宽：Φ10~Φ2000至更大
◆适用温度范围广：-196℃~500℃
◆适用高/低压力工况：0~42MPa
◆适用各种介质：气体、液体（包括高粘度野兔、浆体）、蒸汽
◆适用于低流速介质，其可测量流速为0.08m/s。
◆仪表结构坚固，无可动部件，插入式结果i呀，拆卸方便。
◆传感器不与被测介质接触，不存在零部件磨损，适用安全可靠。
◆压力损失小，仅为标准孔板的1/2△P左右
◆抗干扰，抗杂质能力强
◆安装简单方便，极易维护

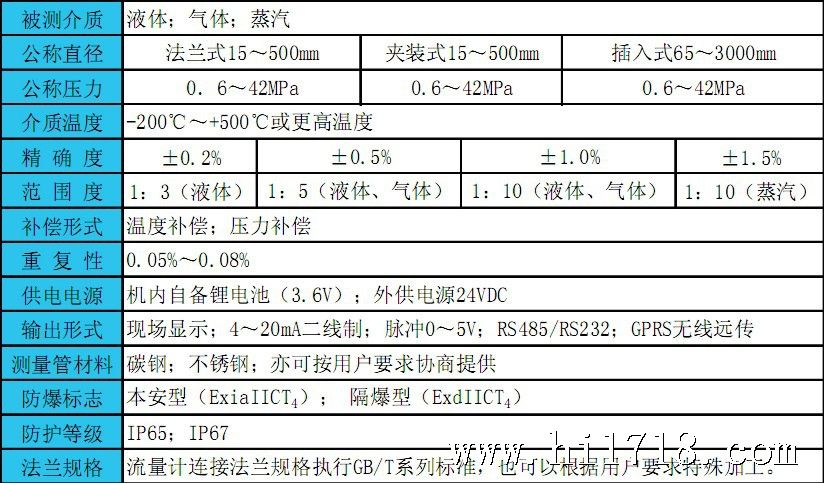

LTG系列靶式流量计的技术参数

LTG系列靶式流量计的输出及连接
仪表输出形式
a、电流输出：4~20mA：电源：10-32VDC，二线制
b、脉冲输出：0~1000Hz：内阻1000欧：电源：10-32VDC：10mA（带背光20mA）
C、RS232/RS485接口：电源：10-32VDC：10mA（带背光20mA）
D、HART协议：
仪表接线
a、流量计信号输出线电气连接口规格为：M20×1.5
b、4~20mA电流输出为二线制（图1）
c、脉冲输出为三线制（图2）
供电方式
a、在线液晶显示，不带输出，机内置3.6VDC锂电池
b、在线液晶显示，带输出，外供电源24VDC。

LTG系列靶式流量计选型表
选型举例：LTG-101FGCCIDCS含义为：LTG系列电容式靶式流量计，公称通径100mm，连接方式为法兰管道式，介质为气体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体为碳钢，传感器材质为304不锈钢

LTG系列靶式流量计的测量范围
                              标准水流量测范围表

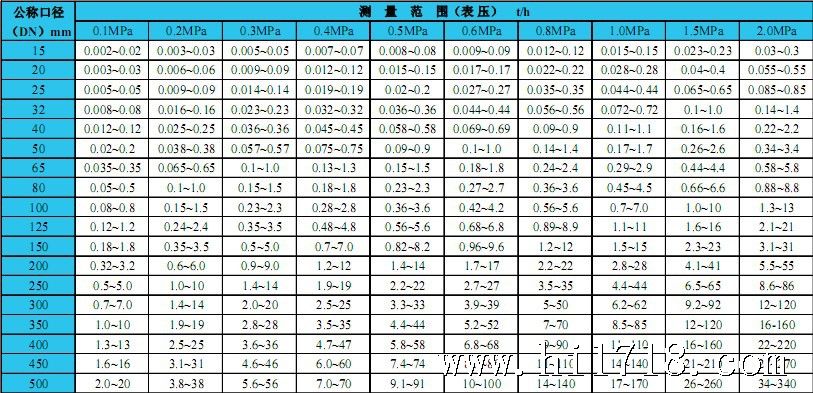

                     饱和水蒸气流量测量范围表
                       标准干空气流量测量范围表
