山东济南光宇生产供应模拟量拉线编码器拉绳位移传感器LEC150
价格：电议
地区：山东 济南市
电 话：86 0531 88060803
传 真：86 0531 88060864
-
图文详情
-
产品属性
-
相关推荐
该产品是由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，感应器可以是增量编码器，（独立）编码器，混合或导电塑料旋转电位计，同步器或解析器。操作上，位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。主要应用于直线位移，长度裁切，张力控制，液位高低，速度控制等相关性自动控制量。产品特性：机械空间太小或量测行程太长不易安装光学尺及旋转编码器处所，适合长度行程量测分辨率要求较高的自动化机构，可直接搭配空油压缸，滑台或其它直线运动机构联结

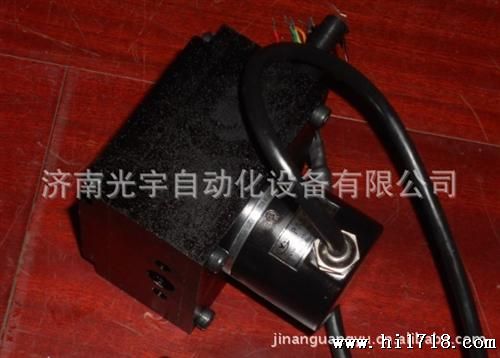

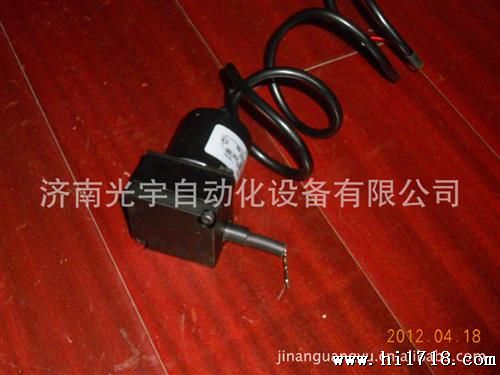

LEC150拉线编码器LEC150型小量程拉线式位移传感器结构精巧，重量轻，安装方便。测量量程为0至4000mm，重复高，信号输出可选（增量编码器脉冲A,B,Z，编码器输出，电位器输出，标准信号4-20MA, 0－10V, 0-5V输出），经济实用。
二、基本技术参数
型号一览表 | 装传感器类别* | 测量行程(毫米) | 工作电压 | 输出信号 | 分辨率 | 钢绳直径 | 工作温度（℃） |
LEC150-1500-I | 增量编码器I |
0～2000
| 24 Vdc 12 Vdc 5Vdc | 集电极开路C 电压输出E 推 挽 输 出F 长线驱动输出L | 0.001MM 0.025MM 0.04MM 0.1mm | 0.5 |
-20～80
|
LEC150-1500－A | 编码器A | 0～2000 | 24 Vdc | 0－65536P/R 格雷码,二进制码 | 0.1mm－0.001mm | 0.5 | |
LEC150-1500－R | R | 0～2000 | ～ | 电位器三端输出, 阻值：5K,10K | 0.25%FS或其他 | 0.5 | |
LEC150-1500-V | V | 0～2000 | ～ | 标准电压信号输出0-5VDC,0-10VDC | 0.25%FS或其他 | 0.5 | |
LEC150-1500-MA | MA | 0～2000 | ～ | 标准电流4－20MA输出 | 0.25%FS或其他 | 0.5 |
内装传感器类别说明
I： | 增量编码器GS38 1000脉冲或2000脉冲或其他脉冲（可以到30000脉冲） |
A： | 多圈值编码器，1－16位格雷码，二进制码 |
R： | 多圈精密电位器,电位器阻值：2K,5K,10K等 |
V： | 标准电压信号输出0－5V , 0-10VDC |
MA： | 标准电流信号输出4－20 MA |
详情请登录网站https://www.lxbianmaqi.com查询具体信息
