A：结构示意图

结构说明：像素点采用一颗1红1绿1蓝三合一表贴发光管

          灯管封装为：SMD3528

B： 分析

分析项目

分析内容

配色分析

为使配色达到的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B=3:6:1

灯管颜色

厂  家

指  标（典型值，具体与所选灯有关）

R(红)

波长典型值：625nm，亮度典型值：200mcd

G(绿)

波长典型值：525nm，亮度典型值：600mcd

B(蓝)

波长典型值：470nm，亮度典型值：180mcd

名   称

技术参数

1、灯管

像素点间距： 7.62mm

品牌：红色光磊,蓝绿仕兰

基色：红色+绿色+蓝色

发光点颜色组合：1R1G1B

物理密度： 17222  点/m2

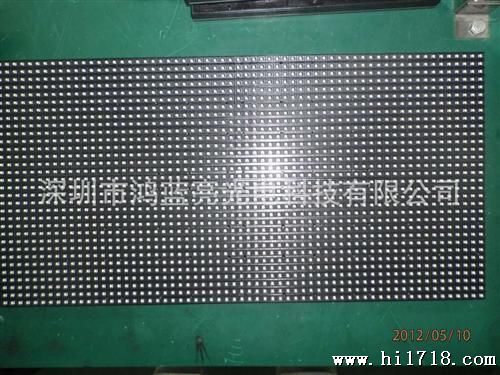

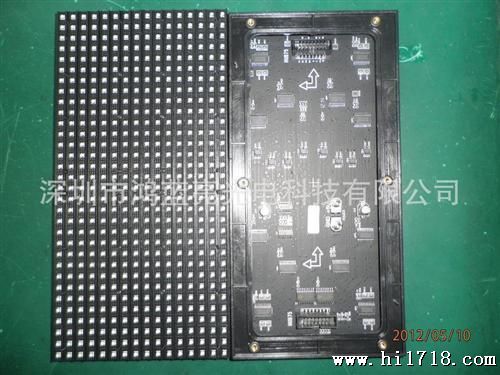

2、显示模块

显示模块分辨率：长 32高 16 点

显示模块尺寸：长 244mm×高 122 mm

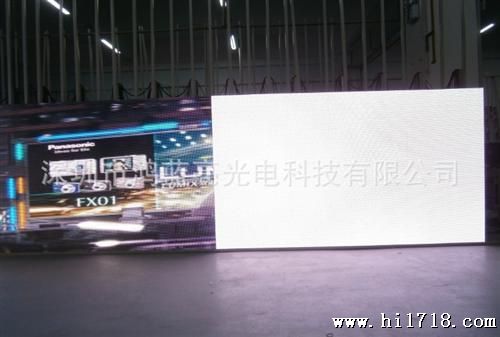

3、显示屏整屏

视角：水平120°，垂直120°

存贮温度： -40℃ ～ +85℃

工作温度：-10℃ ～ +50℃

相对湿度：10%～95%

4、供电

工作电压：AC 220V±10；50Hz
平均功耗： 250   W/㎡
功耗： 700  W/㎡

5、控制系统

 控制主机：  联想    计算机
操作系统：WIN2000/XP
显卡：DVI显卡
灰度等级：16bit
显示颜色：＞显示1024×1024×1024=10亿色
对比度：＞100:1
换帧频率：≥60Hz
图像刷新：≥240Hz
亮度调节：自动/手动≥256级，
可根据不同的环境亮度自动调节显示亮度
检测功能：温度、湿度、亮度。
图, 像调节：白平衡/对比度/色调节/亮度调节
控制系统采用：电脑＋DVI显卡＋主控卡（提供全套控制系统）
