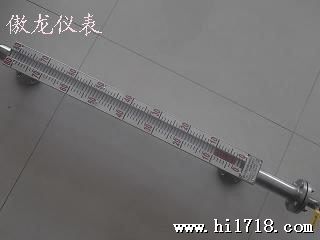

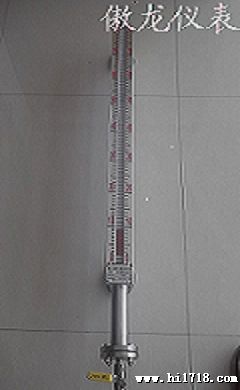

UHZ系列磁浮子翻柱液位计选用优质不锈钢材料制造，适用于各种塔、罐、槽、球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄露、无盲区、显示醒目，读数直观，测量范围大。选配限位开关，可实现液位的上、下限报警和控制。选配液位变送器，可将液位信号转换成4～mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。本系列产品符合化工部HG/T21584-95磁性液位计行业标准。

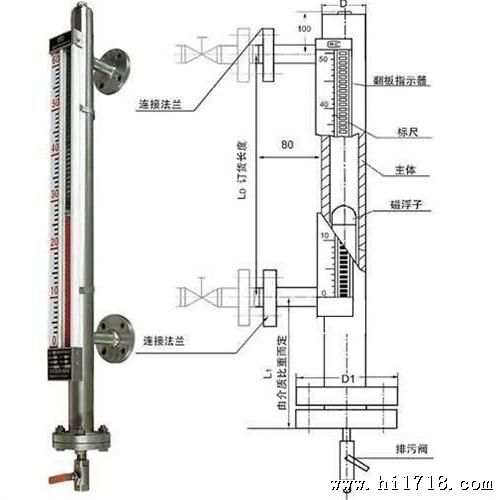

结构原理
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制。加装液位变送器实现标准信号输出供显示与控制。

产品特点
UHZ系列磁浮子翻柱液位计的零部件采用1Cr18Ni9Ti、316L、304不锈钢内衬PTFE、PVC、PP等材料及进口元件，具有的可靠、稳定及抗腐蚀性能。其特点十分显著：
※ 设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长年在户内、外安装使用；
※测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；
※工作压力范围宽，耐压从真空到42Mpa；防腐性≤2.5Mpa；
※工作温度范围宽，适用于从-160～+450℃；
※广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；
※各型号均可选配磁性报警开关，实现高低液位自动控制或报警；
※各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。

技术参数

附表1：使用场合列表


附表2：防腐性材料：
