美诺迪1000W车载逆变器规格：

逆变器使用说明书

l         产品介绍

感谢您购买Meind逆变器电源。此产品无论你接在汽车点烟器插孔，还是接在12V或24V电瓶上，都能直接转换为交流电源。它可广泛应用于各类家用电器上、照明及办公设备上，如电视机、电风扇、电冰箱、电灯、DVD、功放，音响、摄象机、电动工具、传真机、复印机、笔记本电脑等各种电器设备，是野外作业、驾车旅游、移动办公、停电应急的必备佳品，能成功解决驾车行进中以及缺电场合的应急用电问题。

l         在您使用本产品前，请仔细阅读使用指南。

1、   产品特性

本产品采用先进的PWM芯片技术研制而成，真正实现了更小、更轻、更安静、转换效率高的特点。本产品设计有多重保护电路，在使用中能有效地保护电器和汽车电路，本产品输出接口符合各国家插头标准。

2、   使用环境

①       干燥：不能浸水或雨淋

②       阴凉：环境温度为0℃--45℃

③       通风：壳体周围5cm内无异物，通风良好

3、   注意事项

①       购买的逆变器输入电压与实际使用电瓶标称电压要相符。

②       电器所使用的电压与逆变器输出电压标称相符。

③       逆变器自带的点烟插头引线或附配的鳄鱼夹引线须分清极性，红线为“+”，黑线为“-”              否则容易烧坏本产品.

④       使用逆变器电源时，电器的功率越大，电瓶使用时间越短，电瓶须选择的容量越大。

⑤       本逆变电源AC输出插座只能供电，不能与市电并联。

4、   使用方法

①       确认所使用电器的功率小于逆变器的额定输出功率.

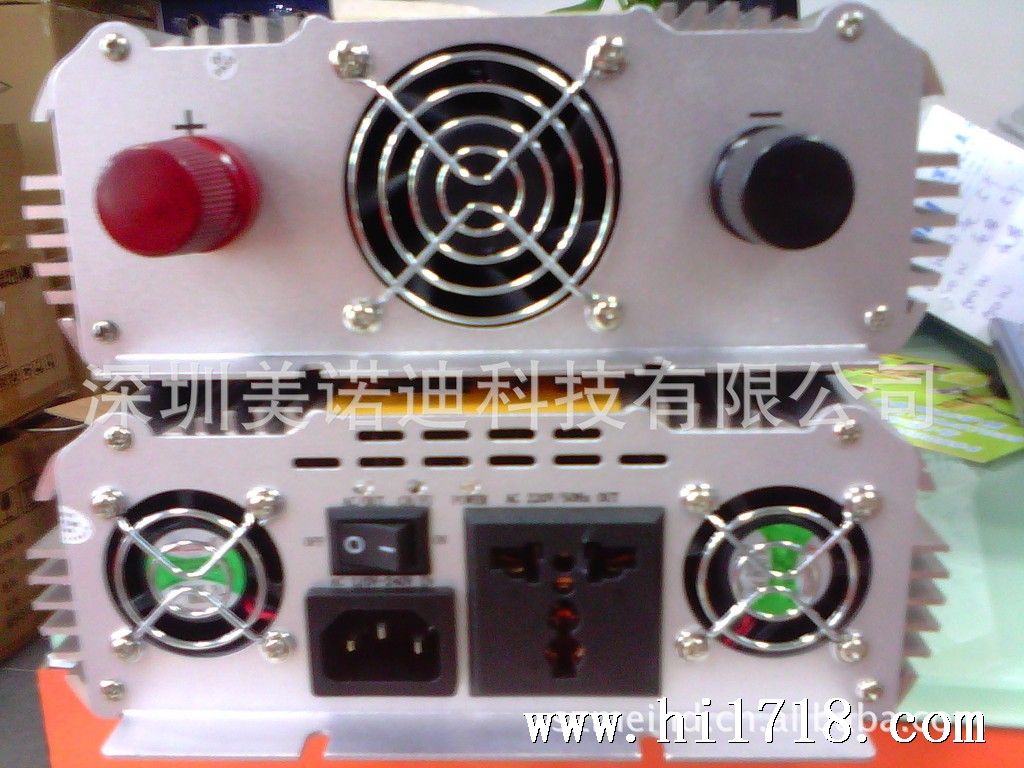

②       将逆变器开关置与“OFF/O”位置,然后将电器的插头插入逆变器输出(AC/OUT)插座中,把点烟器插头插入车内点烟器插口，确保插到位（注意：汽车点烟插孔只能提供小于200W功率的负载使用，当使用功率大于200W时，请用逆变器附件鳄鱼夹线使用，引线的太阳端子接至逆变器接线柱红接“红”，黑接“黑”,另一端用鳄鱼夹,夹到电瓶接线柱,红接“+”，黑接“-”）。

③       将逆变器开关置于“ON”位置，绿色指示灯（POWER）亮，逆变器正常开始工作。

④   当绿色指示灯AC/OUT闪灯，并伴有间断的蜂鸣声，说明本逆变器进入保护状态，请将开关关闭，检查负载是否过大或短路，电瓶供电电压是否异常，带故障排除后,再开机使用。

⑤       充电说明

⑴当电瓶电量耗尽时，须尽快给电瓶充电，将电源线插头插到市电AC110 ~ 240V插座,另一端插到逆变器AC输入插孔,此时CH/FU指示灯亮，大约充5—15小时（根据用户电瓶的容量而定，电瓶的容量越大,充电的时间越长.本充电为恒流恒压充电方式,电瓶充足电后，自动保护）。直到CH/FU指示灯熄灭为止。表明此电瓶已充满。此产品只有带充电功能才可给电瓶充电CH-500W CH-600W CH-1000W CH-1500W CH-2000W CH-2500W CH-3000W。

⑵在充电过程中，散热风扇随着温度的变化而改变转速（温度越高，转速越快；温度越低，转速越慢，甚至停止转动）

 5,故障分析与排除

①       逆变器不工作

a检查插头有无插到位，是否松动

b逆变器开关有无开启

c汽车点烟器插孔有无电压输出（如外接引线，极性是否正确，红接“+”，黑接“-”，电瓶是否有电）。

②逆变器输出功率不足，只能带动小功率电器

a电瓶容量太小（须更换或减少使用电器）。

b电瓶电压过低（须充电或更换）。

c如更换到其它汽车使用，逆变器正常，此时须到维修店加粗汽车点烟器插孔引线（使用点烟器插孔不得大于200W的负载）。

d如是外接电瓶（须加粗引线，减短引线长度）。

③逆变器不工作，绿色指示灯AC闪灯，并伴有间断蜂鸣声

a使用电器功率超过标称功率，引起保护，减小使用电器功率即可。

④逆变器发出间断蜂鸣声

a电瓶电压过低（须充电或更换电瓶）。

b减小使用功率电器

⑤外壳温度高，在60℃内属正常现象（内附温控保护）。

注意：对照以上说明如果故障还不能排除，切勿自行拆卸修理，请按收款凭证（随机附件送到销售处)

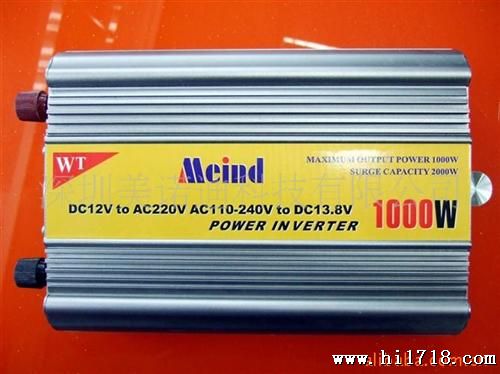

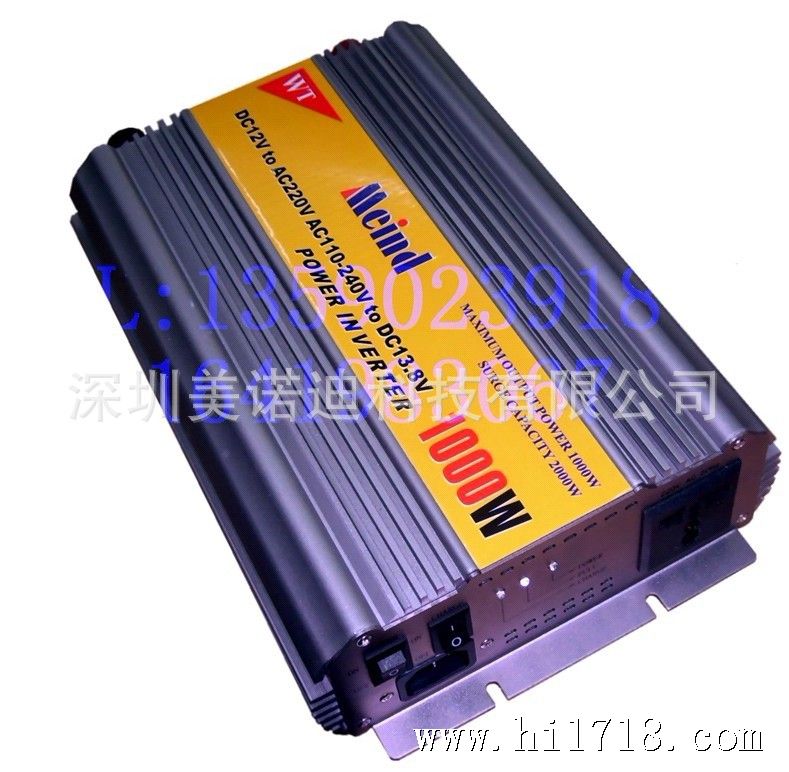

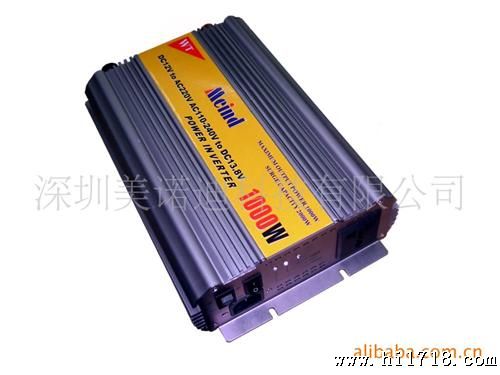

MEIND-c1000(1000W)

车载逆变器（Power Inverter）   性能参数/Specifications：

1)   直流输入电压/Input Voltage：Dc10—14.8v,(18-24v)

2)   交流输出电压/Output Voltage：Ac220v，230v 240v，（100v，110v，120v）

3)   持续输出功率/Continuous Power output: 1000w

4)   峰值输出功率/Surge Power Capacite：2000w

5)   输出波形/ Output Wavefrom：模拟正弦波/Modified Sine Wave

6)   输出频率/Frequency：           ±4%  50Hz,(60Hz)

7)   有效输出/Availability Power：   ≥90.5%

8)   低电压关断/LOW Voltage Range：  ＜9.6V

9)   高电压关断/Hige Voltage Range： ＞14.8%

10）空载电流/No Load current：     ≤0.4A

11）过载保护/Over Load Protect： ＞1000w

12）过热保护/Over Heat Protect ： ＞60℃

13)保险管/fuse                     4X30A

14)冷却风扇:有

包装/Packing:

1.包装方式/ Packing:        彩合/Blistet card

2套/箱CTN               40

3.包装尺寸(cm)/dimension  47*29*57

4个重(约)Weight:           0.41kg

5.净重/Net weight (n.w)      16.72kg

6.毛重/Gross weight (g.w)     19.02kg
