一 产品型号说明

XB2-BG21  钥匙两档旋钮

 二 产品说明

l   安装方便

l  开孔直径 Φ22mm

 l  颜色： 黑

l   默认触头模块为一常开，若有其他要求请注明

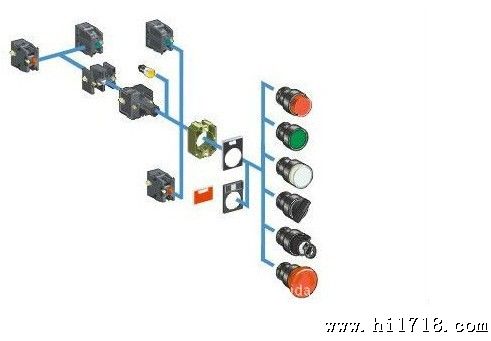

 l  XB2系列按钮包括平钮  平钮自锁  旋钮 钥匙旋钮 蘑菇头自复  急停 带灯 带灯自锁  带灯旋钮

三 产品用途

XB2系列按钮适用于交流50HZ或60HZ，额定工作电压至380V及直流工作电压至250V的工作控制电路中，作为电磁起动器，接触器，继电器及其他电气线路的控制之用

四 产品特性

l  符合标准GB 14048 5-2008.IEC 60947-5-1

l   环境温度-25℃~ +55℃

l    防护等级IP40

l   触头动作 慢动（常闭或常开）

l  机械寿命 平钮100万次 其他10万次

l  电寿命AC  10万次以上

l  短路保护  RT16-10A

五 主要参数

开关额定值: AC-15  36V/10A  110V/10A  220V/5A  380V/2.7A  660V/1.8A

                    DC-13  24V/4A  48V/4A  110V/2A  220V/1A  440V/0.6A

约定发热电流:  1th  10A

触点电阻:  ≤50mΩ

绝缘电阻:  ≥10mΩ
