产品概述
2
■自动化产品及设备制造供应商
西门子公司，集长期的压力传感器设计制造的成功经验及强大的
电子调和研发力量，而推出的SITRANS P 系列差压/ 压力变送器，
以其稳定可靠的性能，一流的质量及简单方便的使用，成为毋庸
置疑的业界新标准。SITRANS P 系列差压/ 压力变送器，包括DSIII
系列智能差压/压力变送器，Z及ZD系列简易型压力变送器，MPS
系列投入式液位变送器，MKII 及MS 系列压力变送器。除上述测
量差压，压力，绝压等过程参数的基本品外， SITRANS P 还包括
法兰式液位变送器，带毛细管的远传差压变送器及远传压力变送
器等远传变送器，此外，西门子也提供相应的安装，调试及维护
的配件，其中有各种阀组，转换接头及SIMATIC PDM 现场仪表
管理软件等。
■品种齐全的远传密封装置
DSIII 系列差压/ 压力变送器更有品种齐全的符合EHEDG、FDA 和
GMP 等要求的医药及食品行业专用的卫生型变送器，其接液部分
是完全焊接的不锈钢材持，表面粗糙程度达Ra=0.4μm，过程连接
基于卫生型设计，采用无菌连接措施，清洁时十分方便和安全，
是真正的卫生型变送器。由于采用了合适的散热器，过程温度
高可达200 °C。
■多样的调试手段
DSIII 系列智能差压/ 压力变送器调试手段丰富多样。独特的标配
的就地按钮组态功能强大，HART手操器可对几乎所有的仪表参数
进行组态，的管理软件SIMATIC PDM 则可对HART 及
PROFIBUS 仪表的所有参数进行设置，安装有SIMATIC PDM 软
件的DCS 控制系统能够直接调试智能差压/ 压力变送器的所有参
数。
■功能强大的SIMATIC PDM 管理软件
西门子现场仪表管理软件SIMATIC PDM支持HART及PROFIBUS
等协议，用于对西门子智能现场仪表及所有的HATR, PROFIBUS
现场仪表的参数设置、调试、运行管理、该软件既可以单独运行，
也可以集成于控制系统。SIMATIC PDM 基于公开的EDDL 标准，
不同于FDT / DTM 原理，不仅所有仪表的组态程序独立于计算机
的操作系统，操作界面风格统一，而且支持的制造商及设备更多。
■丰富的配套阀组及转换接头
差压/ 压力变送器的正确使用离不开配套阀组及转换接头。阀组的
正确使用不仅可以防止差压变送器的单向过载，而且可以消除静
压对差压变送器的影响，方便变送器的拆卸。根据过程接口的不
同，变送器显示表头的方便读数、引压管的方便布置、阀组手柄
的方便操作、过程介质温度的不同、过程介质压力的不
同、阀组材质的不同、变送器是否安装于仪表箱内、是否有禁油
要求等，西门子提供了种类繁多的配套阀组，使用户能够对变送
器，用好变送器。根据过程接口的不同，西门子提供有多种转换
接头以供选择。
■智能化的故障诊断
DSIII 系列差压/ 压力变送器具有功能强大的故障诊断功能，其中
包括传感器故障的监测、传感器压力峰值记录、传感器温度峰值
记录、电子放大板温度峰值记录、变送器累积工作时间、传感器
和电子放大板的维护计时、传感器压力超限次数记录、各种存储
器的内部巡检、看门狗监测等，所有这些功能都为变送器的日常
维护，过程极限参数的监测提供了极大的方便，同时也为变送器
的故障判断，维修提供了依据。
■先进的原理与结构
DSIII系列差压/压力变送器采用西门子技术的硅材料传感器，
模块化设计，由带EEPROM的传感器单元和带磁感应的就地按钮
及EEPROM的电子放大单元组成，其中传感器单元包括差压传感
器，绝压传感器和温度传感器，因此，通过绝压传感器和温度传
感器对差压传感器全量程范围内的静压特性和温度特性分别进行
的计算机充分补偿，因而使DSIII 系列差压变磅器具有非常优异的
静压特性和温度特性。
DSIII 系列智能差压变送器，结构上具有独立的测量传主感器组件
和独特的不起测量作用的中心膜片。当变送器受到过大的单向负
载作用时，隔离膜片与变送器本体贴紧，使过大的单向压力不能
作用于测量传感器组件，从而保护了传感器，使变送器具有极好
的单向过载特性。这种结构克服了，电容式变送器中心膜片既是
测量膜片又是高低压力腔间的隔离膜片，带来的膜片易变形，而
导致的变送器零点易漂移和长期稳定性差等缺点。

■独特的就地按钮
DSIII 系列智能变送器具有独特的就地按钮。通过就地按钮，可对
变送器进行各种功能组态：零点调整，加压和不加压的测量上下
限的设定，单位选择，阻尼设定，输出选择等等。此外，由于就
地按钮采用磁感应原理，因而即使在危险场所，无需打开变送器
表盖，无需采用任何专用工具，也可以调整参数，运用自如。此
外带可以锁事实上组态按钮，以避免误操作。因此，拆卸式通用
且标配的DSIII 系列智能变送器的就地按钮，实际上就是随表附带
的手操器。

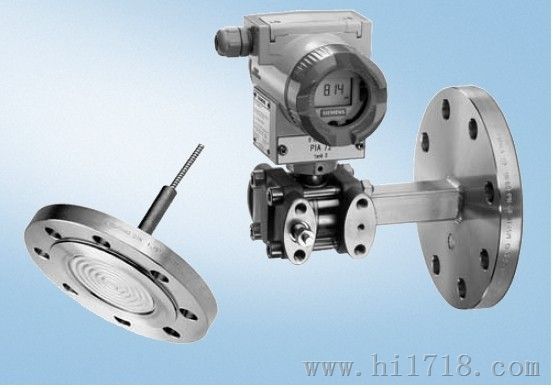

■品种齐全的远传密封装置
DSIII 系列差压/ 压力变送器除差压变送器，压力变送器和绝压变
送器基本品外，还有品种丰富的远传变送器，远传密封装置的接
液膜片材质有不锈钢、哈氏合金、蒙乃尔、钽、镀金膜片、PTFE
涂层膜片、PFA 涂层膜片、ECTFE 涂层膜片等，选择丰富。远传
密封装置的灌充液有硅油、高温硅油、卤烃油、植物油、甘油/ 水
等，远传密封装置的过程连接有饼式、直接安装法兰式、法兰式、
夹式、管段螺纹等，远传法兰符合DIN 或ANSI 等标准，法兰尺
寸从DN1" 到DN5"，毛细管单边长度从1 米到10 米或更长。对
于低压或负压的应用环境，远传密封装置采用防真空设计，过程
介质温度-90°C ~ 350°C。

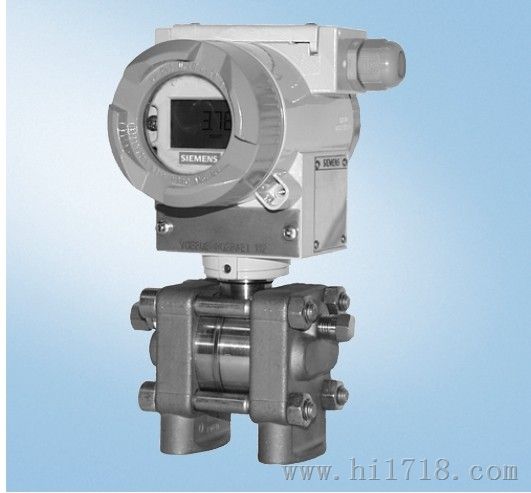

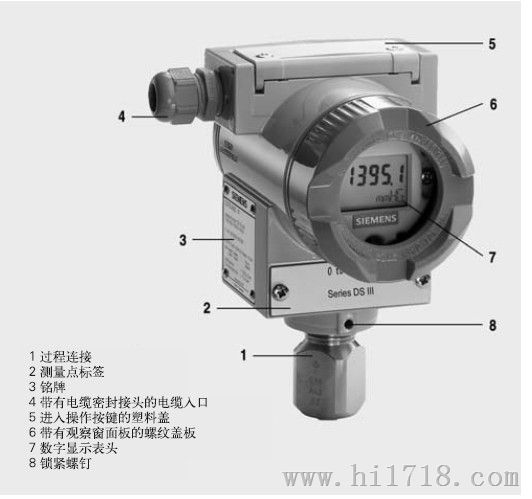

DSIII 系列智能差压/ 压力变送器主要特点
? 测量介质：气体、蒸气、液体
? 高：0.075% ( 包括死区、回差、重复性等)
? 宽量程比：100:1
? 测量范围广 ( 未迁移时)：
差压范围0-100Pa ~ 3MPa
压力范围0-1kPa ~ 40MPa
? 高稳定性和可靠性
长期漂移0.25%/5 年，实测< 0.1%/5 年
安全等级SIL2, MTBF797 年
? 5 年免维护，节省检修维护费用
? 温度、静压影响极少，可忽略不计
? 单向过载特性优异
? 静压高：16MPa, 42MPa
? 温度范围宽：环境温度-40°C~85°C，被测介质温度-90°C~350 °C
? 输出符合多种现场总线：4~20mA/HART, PROFIBUS-PA, FF
? 调试软件SIMATIC PDM可实现所有变送器的远程在线管理
? 防雷击、抗振动、防电磁干扰、抗潮湿、抗过压、抗环境温度变
化
? 丰富的调试手段：就地按钮、手操器、SIMATIC PDM、控制系统
? 自诊断、故障报警、回路测试、自组态
? 安装支架，不锈钢铭牌
? 快速的动态响应
? 齐备的防爆
PTB、NEPSI、FM、CSA
EEx ia IIC T6
EEx d IIC T4/T6
EEx ia + EEx d
EEx nA L IIC T4/T5/T6
? FDA、EHEDG、GMP 的卫生型变送器
? 丰富的配套阀组、转换接头可选
? 丰富的灌充液：硅油、氟油、高温硅油、卤烃油、植物油、甘油/水
智能化的故障诊断
对于工业过程控制，仪表的可靠性至关重要, 没有可靠性作保证的
任何技术指示均毫无意义，西门子DSIII 系列智能差压/ 压力变送
器是款通过TüV 安全的差压/ 压力变送器，达到SIL2
级，也就是说，一台DSIII 系列变送器的可靠性是一般普通SIL1
级变送器的十倍以上，这为用户的安全提供了有力的保证。
■高质量的本地化生产
为更好地服务中国市场， 2004 年10 月西门子在上海建立了过程
仪表生产工厂，组装生产西门子公司先进并广受市场欢迎的
DSIII 系列智能差压/ 压力变送器。
西门子过程仪表上海工厂，本着为中国用户提供一致的西门
子高品质产品的精神，由欧洲原装进口产品部件，采用与欧洲工
厂相同的设计，相同的产品标准及相同的生产工艺，引进更加先
进的制造及校验设备，建立ISO9001 与ISO14001 一体化的管理
体系，所有工程师及操作工均被送往欧洲或产国工厂接受培
训，从而保证了上海工厂组装的DSIII 系列智能差压/ 压力变送器
具有欧洲工厂，美国工厂相同一致的同际品质。
西门子过程仪表上海工厂的建立保证快速，可靠的交货周期，同
时也满足用户的某些特殊要求成为可能。工厂成立有现场仪表维
修中心，配备充足的备品备件，这为用户提供及时，完善的售后
服务提供了有力保证。
■优点
? 质量好，寿命长
? 在极端化学和机械负载下保持高可靠性
? 适用于腐蚀和非腐蚀性气体、蒸汽和液体
? 丰富的诊断和仿真功能
? 测量元件与电子元件分离，不需要重新校准
? 小的一致性误差
? 长期漂移小
? 接液部件采用高等级材料 ( 不锈钢，哈氏合金，黄金，蒙乃尔合
金，钽)
? 带HART 通讯的 DS III 变送器量程为0.01 mbar 至 400 mbar。
? 变送器公称测量范围从 1 至 400bar, DS III PA (PROFIBUS PA)
和 FF ( 基金会现场总线)
? 测量高
? 通过控制键和HART 通讯，PROFIBUS PA 通讯或FF 现场总线
接口。
? 独特的功能强大的就地按钮
? 高重叠的相邻量程保证了高的连续
? 智能显示技术更易于操作、理解

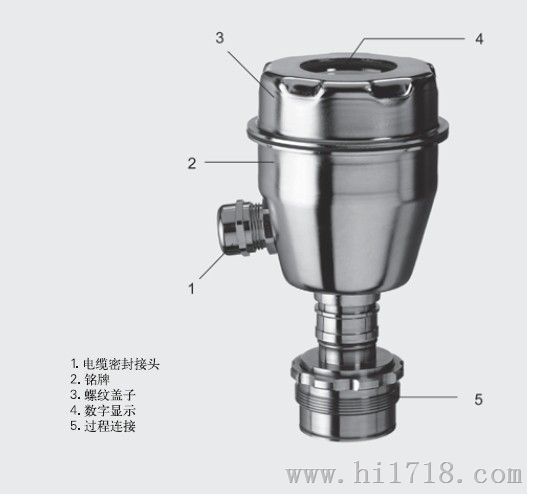

SITRANS P 压力变送器，ZD 系列，适用于液体和气体的压力、绝
对压力或液位测量。
它用来显示并校检安装点的被测压力。 ZD压力变送器设计有轴向
和径向两种类型。
■优点
? 强力不锈钢外壳，并具有2 种连接类型
? 带状态信号的数字显示
? 安装有薄膜测量元件的陶瓷膜片
? 两线制系统， 4 ... 20mA
? 可以通过外壳下部的按键设置参数
? 测量可调范围 ( 量程比) 1:5 ( 1:10)
? 测量 < 0.25% ( 典型)
■应用
ZD 是用来测量气体、液体和蒸气的压力与压力的可配置压力
变送器。
它配备显示装置，用来输出安装点的压力变化值。
SITRANS P 变送器， ZD 系列，用于下列工业及其它领域：
? 化学工业
? 机械工程
? 食品工业
? 制药工业
? 造船
? 供水
■设计
压力变送器由安装有薄膜测量元件的陶瓷膜片、电路板和数字显
示装置组成。
所有部件均装配在不锈钢现场外壳中(? 80 mm) ，外壳上带有玻
璃窗和不锈钢过程接头。
与 4 至20 mA 环路供电电源相连的电气接头，安装在仪表背后。
电气接头使用插塞式接头。
在外壳前和玻璃窗后，装有5 位的数字显示装置。 用来设置参数
的3 个按键位于显示屏下方。 指示工作状态的红绿灯位于显示屏
上方。
产品订货号：

7MF4133-4BA70-2AB6-ZM32
7MF4133-4CA70-2AB6-ZM32
7MF4133-4BA70-2AB6-ZM32
7MF4134-1DA70-2AB1-Z
7MF4233-1FA00-2AB7ZA01Y21
7MF4233-1DA00-2AB7ZA01Y21
7MF4233-1GA10-2AB6-ZA01Y01Y15
7MF4233-1GA10-2AB6-Z A01
7MF4233-1FY00-2BB6
7MF4234-1HA10-2AC6-ZY15
7MF4533-1FA12-2AB6-ZY01
7MF4433-1CA22-2AC6-ZA01Y02Y15
7MF4433-1BA22-2AC6-Z A01
7MF4433-1DA22-2AB6-Z A01
7MF4433-1DA22-2AB6-ZA01Y01Y15
7MF4433-1FY02-2AB6-Z A01+Y01+Y15+C11
7MF4433-1DA02-2AC6-ZA01
7MF4433-1FA02-2AB6
7MF4433-1DB02-2AA6-Z A02
7MF4433-1EY22-2AB7-Z Y22
7MF4433-1EA02-2AC6
7MF4433-1CA02-2DB6
7MF4433-1DA02-2AB1-ZA01+Y01
7MF4433-1EA02-2AB1-Z A01
7MF4433-1CA02-2AB1-ZA01Y15
7MF4433-1BA02-2AB1-ZA01Y15
7MF4433-1FA02-2AB6-ZA01Y01
7MF4433-3BA02-2AA6-Z A01
7MF4433-1DA02-2AB6-ZA01
7MF4433-1BA02-2AB6-ZA01
7MF4433-1CA02-2AB6-ZA01
7MF4433-1BA22-2AC6-ZA01
7MF4433-1EA22-2NC6
7MF4433-1CA02-2DC6
7MF4433-1EA22-2AB7-ZA01Y01Y21
7MF4433-1CA02-2AB1-Z Y01
7MF4433-1DY02-2BB6-ZY01
7MF4433-1BA02-2AB6
7MF4433-1GA02-2DC6-Z
7MF4433-1DA02-2AB1
7MF4433-3BA02-2AA6-ZA01B11
7MF4433-1EA02-2AB6
7MF4433-1DY02-2AB1-Z Y01
7MF4434-1CA02-2AB0-Z Y01
7MF4434-3DA02-2BB6-Z A01+E10
7MF4434-1GA22-2BC7-ZA02A40Y15Y21
7MF4434-1FA22-2BC7-ZA02A40Y15Y21
7MF4434-1CA42-2AB6-ZA01A40
7MF4435-1BA02-1AB1-Z A01
7MF4033-1GB00-2AB6
7MF4033-1BA10-2AC6-Z A01+Y01
7MF4033-1DA10-2AC6-Z A01+Y01
7MF4033-1JA10-2AC1-Z
7MF4033-1EA10-2AB0
7MF4033-1BA10-2DC6-Z A01
7MF4033-1DA10-2DC6-Z A01
7MF4033-1EY00-2AB6-Z A01+Y01
7MF4033-1DA10-2AB6-Z A01+Y01
7MF4033-1EA10-2AB6-Z A01+Y01
7MF4033-1DA00-2AA1
7MF4033-1DA50-2AC6
7MF4033-1EY00-2AB6-Z A01+Y01
7MF4033-1DY00-2AB6
7MF4033-1BA50-2AB6
7MF4033-1DA10-2DC6-Z Y01
7MF4033-1EB10-2DB1-Z
7MF4033-1DA10-2AB6-ZA01
7MF4033-1CA10-2AB6-ZA01Y01Y15
7MF4033-1DA10-2BB1
7MF4033-1CA60-2AC6
7MF4033-1BA10-2AC6
7MF4033-1DY00-2AC1
7MF4033-1CA10-2AB6-ZA01Y01Y15
7MF4033-1DA00-2AB1
7MF4033-1GA00-2AB1
7MF4033-1DA50-2AC6
7MF4033-1DA10-2AB6-Z A01
7MF4033-1CA10-2AB6-Z A01
7MF4033-1EA10-2AB6
7MF4033-1GA00-2AB1-Z C11+Y01
7MF4033-1DA00-2AB1-Z C11+Y01
7MF4033-1BA00-2AA1
7MF4033-1DA00-2AB1-ZC11Y01
7MF4033-1BA10-2AB1-ZA01Y15
7MF4033-1BA10-2DB1-ZA01Y15
7MF4033-1FA10-2AB1-ZA01Y15
7MF4033-1DA00-2DC6-Z A02+Y01+Y15
7MF4033-1DA00-2DC6-Z A02+Y01+Y15
7MF4033-1EY00-2BC6-ZY01Y15
7MF4233-1GA10-2AB6
7MF4033-1BA10-2AB0
7MF4033-1CA10-2AB0
7MF4033-1BA10-2AB6-ZA01
7MF4033-1CA10-2AB6-ZA01
7MF4033-1DA10-2AB6-ZA01
7MF4033-1EA10-2AB6-ZA01
7MF4033-1EA10-2AB1-Z A01Y01Y15
7MF4033-1EA10-2BB1-Z A01
7MF4033-1FA60-2DB6-Z A01
7MF4033-1DA60-2DB6-Z A01
7MF4033-1BA00-2BA1-Z Y01
7MF4033-1GA10-2AC1-ZA02Y01Y15
7MF4033-1GA00-2AB1-ZA02
7MF4033-1DA10-2AB6
7MF4033-1DY00-2AC6-ZY01Y15
7MF4033-1DA00-2AA1
7MF4033-1CY00-2AB1
7MF4033-1BA00-2AB1-ZA01Y01Y15
7MF4033-1EA00-2AB6-ZY01
7MF4033-1CA10-2AB1ZA01Y01
7MF4033-1BA00-2AB7-ZY01Y21
7MF4033-1BA00-2AB7-ZY01Y21
7MF4033-1CA00-2AA1
7MF4033-1BA00-2AA1
7MF4033-1FA00-2AB1-ZY01
7MF4033-1BA00-2AB1-Z Y01
7MF4034-1DA00-2BC7
7MF4034-1DA00-2BC7-ZA02Y15Y21
7MF4034-1BA00-2BC7-ZA02Y15Y21
7MF4034-1EA30-2AB6-ZA01
7MF4034-1BA10-2AC1
