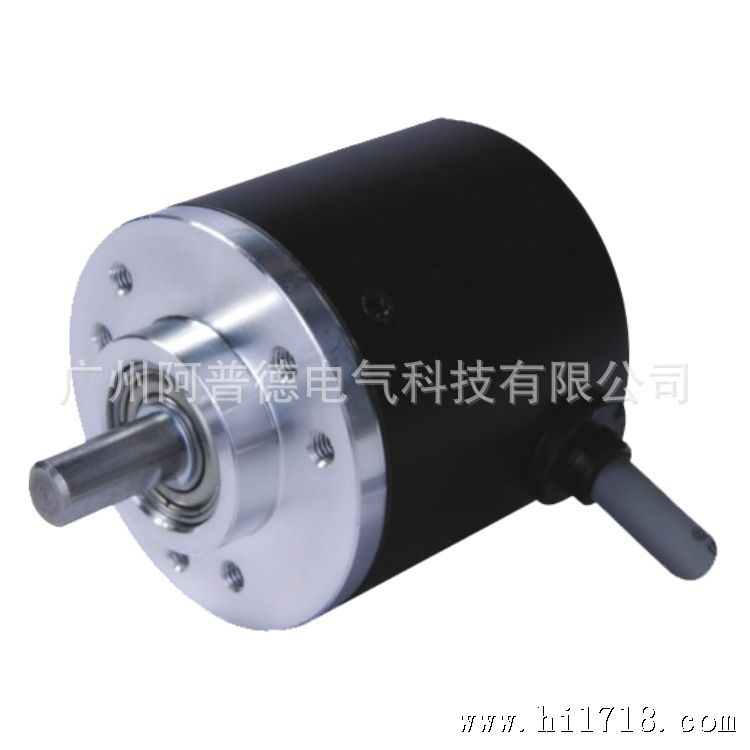

厂家Uphold阿普德编码器A38S工业编码器系列
价格：电议
地区：广东省 广州市
手 机：13632470463
传 真：86-020-84067576
-
图文详情
-
产品属性
-
相关推荐
A38S优选编码器系列
 | 产品参数 |
※ Φ6mm微型编码器 ※分辨率为3600ppr ※外径Φ38mm ※光电原理 | |
| 产品说明 | |
※小型经济轴型编码器A38S广泛应用于轻工行业，尤其是在印刷包装行业控制应用中更为突出。分辨率达到3600，兼顾了体积小、重量轻和高的现代化轻工业的要求。可适用更多的应用环境，全进口轴承负载能力强，高防护等级，耐环境性好，是性价比较高的优选产品。 |
| 机械参数 | ||
| 转数（rpm） | 5000 | |
| 启动力矩（25°C）（N-m） | 2*10-3 | |
| 允许角加速度（rad/s2） | 10000 | |
| 负载（N）径向 | 9.8 | |
| 负载（N）轴向 | 9.8 | |
| 转动惯量（kgm2） | 4*10-7 | |
| 重量（kg） | 0.12 | |
| 电气特性 | |||||||
输出形式 | E(电压输出) | C（集电极开路输出） | F互补（推拉）输出 | L(驱动器) | A(驱动器) | ||
电源电压DC(V) | 5±0.25 5-26 | 5±0.25 5-26 | 5±0.25 5-26 | 5±0.25 | 5-26 | ||
消耗电流(mA) | ≤60 ≤60 | ≤60 ≤60 | ≤60 ≤60 | ≤100 | ≤80 | ||
输出电压(V)VH | ≥3.5 ≥Vcc-2.5 | ≥3.5 ≥Vcc-2.5 | ≥2.5 | ≥Vcc-2.5 | |||
输出电压(V)VL | ≤0.5 ≤0.5 | ≤0.8 ≤1.0 | ≤0.5 | ≤0.8 | |||
上升时间(ns) | ≤500 ≤1500 | ≤300 ≤500 | ≤200 | ≤800 | |||
下降时间(ns) | ≤100 ≤300 | ≤200 ≤200 | ≤200 | ≤800 | |||
响应频率(kHz) | 0-100 0-100 | 0-100 0-100 | 0-100 0-100 | 0-100 | 0-100 | ||

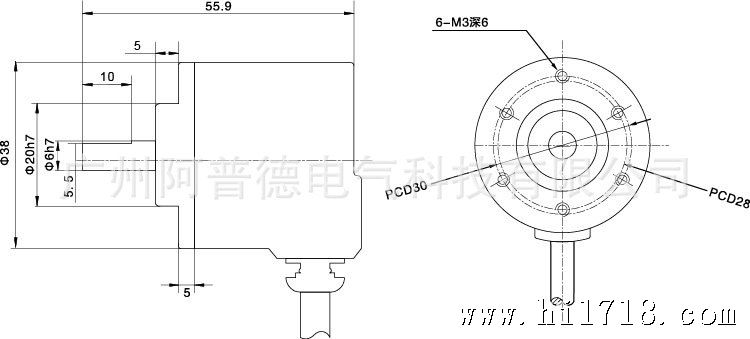

| 机械图 | |
 | |
