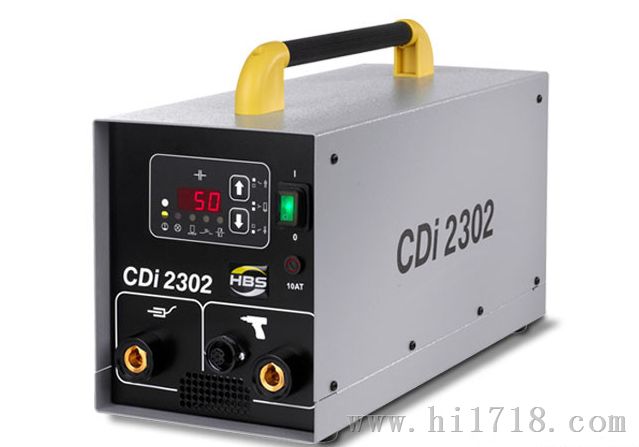

德国HBS储能式螺柱焊机CDi2302

螺柱焊接设备（带电子显示）

储能式螺柱焊接（电容放电式焊接）专用

依据现行标准制定

参数：

焊接范围 M3至M8（M10），直径2至8mm（直径10mm）；

焊接材料 低碳钢、不锈钢、噶、铝和黄铜

焊接速度 M3=33个螺柱/分（充电电压60V）

               M8=12个螺柱/分（充电电压170V）

               M10=9个螺柱/分（充电电压210V）

电容容量 99,000μF

焊接时间 1至3毫秒

焊接能量 2,400Ws

充电电压 50至220V

主电源 230V,50/60Hz,10AT

供电电源 电容器

冷却方式 F（温控冷却风扇）

保护等级 IP23

尺寸长×宽×高 400×202×250mm(不含手柄)

重量 17kg

应用

·特别适合薄板焊接（厚度至少为0.5mm）

特点

·微处理器控制器- 可控制焊接时间，提升焊接可靠性以及操作便利性

·功能监控- 在通话后惊醒自动功能测试；监控所有内部系统功

·错误代码显示- 数字显示

·程序库功能- 通过选择螺柱直径可自动匹配充电电压值，并且通过方向键可以惊醒电压值微调

结构

·操作极为简便

·设计紧凑

·坚固耐用- 粉末涂装不锈钢外壳，适合环境恶略车间和现场的粗加工

安全性

·集成电源过滤波器（防止电压峰值波动影响）

·适用于网压波动较大的施工现场- 在临界网压（-25%+20%）下亦可使用

·通过EMC测试（DIN EN 60974-10）

·通过高电压测试（DIN EN 60974-1）

·记录电容器成型，以控制螺柱焊接电容器的质量

·自成型电容器使用寿命更长，可靠性更高

·重复焊接触发锁定- 防止在已经焊接的焊钉上再次实施焊接

·充电装置和螺柱焊接设备内部的温度控制-在焊机过热的情况下自动关机

·温度调节冷却风扇-降低螺柱焊接设备工作的噪音和粉尘影响（提高系统可靠性）

·保护以抵抗外界干扰

·保护等级IP23

焊接特性

显示- 无级可调功率设置（通过设定点开关进行电荷反转）；通过LED显示屏方便监控所有功能

·功能强大- 内置备用功率

·即使将焊接电缆与电缆接反，也可重新连接更改焊接电压极性，进行无故障焊接

·使用专门的电容器（为螺柱焊接特别设计）

碰钉枪/船用保温焊钉机/锅炉碰钉机/国产种钉机（螺柱焊机）/种焊机/螺柱焊机/栓钉机/螺柱焊机（种钉机）/种焊机（螺柱焊接机）/拉弧式螺柱焊机/德国进口螺柱焊机/高低压电控柜螺柱焊/箱体箱柜螺钉焊接机/钣金螺柱焊接机/螺纹钢焊接机/钢结构种焊接机/装饰装潢螺柱焊接机/幕墙螺柱焊接机

适配螺柱焊枪:

CA 08           C 08

CA 08

CA 08

特别适用于薄板焊接（厚度至少为0.5mm）

· 集成提升调节和弹簧压力调节

· 螺柱长度可自由调节（长40mm； 40mm以上借助三脚支架）

焊接范围：

M3 - M8, ? 2 - 8 mm
（其他尺寸根据需要提供）

螺钉材料：

低碳钢，不锈钢， 铝， 黄铜

C 08

C 08

特别适用于薄板焊接（厚度至少为0.5mm）
ISO - 特别适合使用法兰和引燃进行保温钉焊接

· 特别适用于薄板焊接（厚度至少为0.5mm）

焊接范围：

M3 - M8, ? 2 - 8 mm
（其他的尺寸根据需要提供）

螺钉材料

低碳钢， 不锈钢
