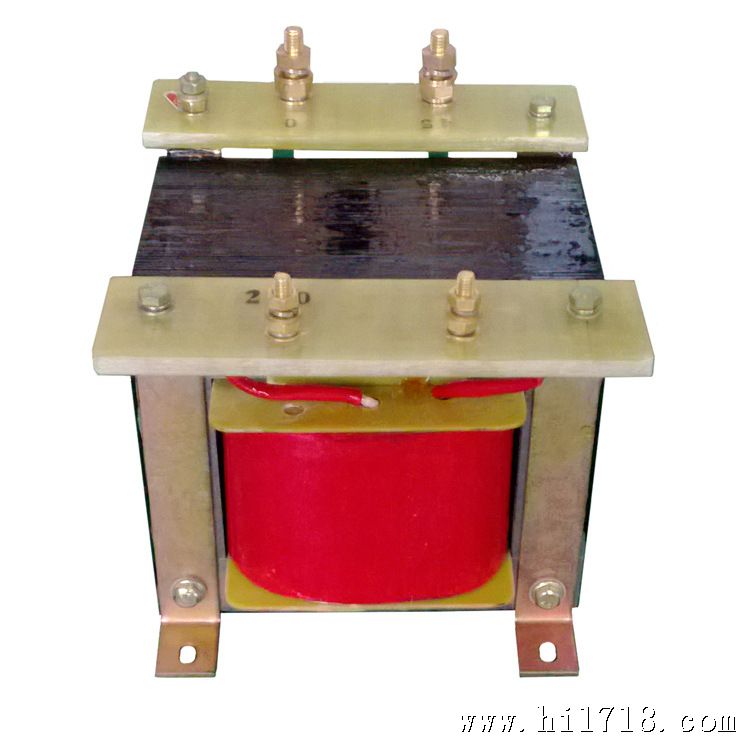

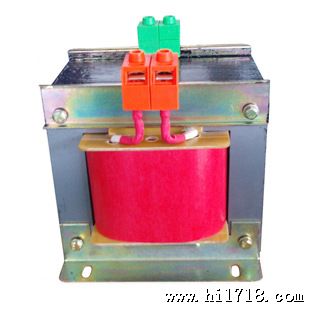

单相干式隔离变压器的基本概念

变压器的基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

单相变压器定义

　　单相变压器即绕组和二次绕组均为单相绕组的变压器。

　　单极性开关电源，指输出为单极性，也就是只有正极、负极输出，相对于双极性开关电源说的，双极性开关电源有三条输出，分为正电源、负电源、地线。

　　全波整流就是桥式整流，一个意思，说法不同而已。

2006年全国工业企业节电技术研讨会会议总结里说，单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广。五年来推广单相变压器效果明显，仅苏州市就累计使用1000多台，节电45GWH，经验值得推广。有的资料显示单相变压器在发达国家得到广泛应用，例如美国、日本，单相供电制成为居民供电的主要方式，在这种宣传下，有些人因此而认为单相供电具有“降损”的魔力，认为单相变压器比三相变压器更节能，认为单相供电制比三相供电制更优越。其实不然，单相变压器与单相供电制只是当前三相供电制的补充形式，由于其自身特性的约束，它只能应用于某些特定的领域。

单相隔离变压器功能特点：

特点：

　　1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输；

　　2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；

　　3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；

　　4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；

　　5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；

变压器的主要参数有电压比、频率特性、额定功率和效率等。

（一）电压比n  变压器的电压比n与、二次绕组的匝数和电压之间的关系如下：n=V1/V2=N1/N2式中N1为变压器（初级）绕组，N2为二次（次级）绕组，V1为绕组两端的电压，V2是二次绕组两端的电压。升压变压器的电压比n小于1，降压变压器的电压比n大于1，隔离变压器的电压比等于1。

（二）额定功率P  此参数一般用于电源变压器。它是指电源变压器在规定的工作频率和电压下，能长期工作而不超过限定温度时的输出功率。变压器的额定功率与铁心截面积、漆包线直径等有关。变压器的铁心截面积大、漆包线直径粗，其输出功率也大。

（三）频率特性频率特性是指变压器有一定有工作频率范围，不同工作频率范围的变压器，一般不能互换使用。因为变压器有其频率范围以外工作时，会出现工作时温度升高或不能正常工作等现象。

（四）效率 效率是指在额定负载时，变压器输出功率与输入功率的比值。该值与变压器的输出功率成正比，即变压器的输出功率越大，效率也越高；变压器的输出功率越小，效率也越低。 变压器的效率值一般在60%~100%之间。

适用场所：

适用于各种需要变换电压等级或需要安全隔离的场所。（例：广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电等场所）

变压器特点：

        节能低噪

采用优质冷轧硅钢片叠装；全斜接缝；采用特殊处理工艺，有效降低了运行时的震动和噪声；以及计算机优化设计等新材料、新工艺、新技术的引入，使的变压器更加节能、更加宁静。

        高可靠性

提高产品质量和可靠性，将是我们不懈的追求。在质保体系及可靠性工程方面进行大量的基础研究，积极进行可靠性，进一步提高变压器的可靠性和使用寿命。

        环保特性

具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒性。

购买产品前注意事项:

       了解电网电压及负载所需输入的额定电压,以确定电压比

       了解负载所需的电源相数及输入输出电压值,以确定三相还是单相变压器

       了解负载所需额定电流,以确定容量

售后服务：

        铮灿承诺：凡购买“铮灿”牌电源之日起，壹年保修，终身维护。

        送货、安装、调试、培训、指导全方位服务

        为顾客提供解决方案

产品性能；

    输入电压；额定电压±10%

    输出电压；额定电压±5%（空载）

效率  ；≥95%

波形失真；无附加波形失真

功能  ；具有输入输出电压，电流等指示

保护  ；具用过流保护，可连续无人值守工作

绝缘电阻；≥50M欧

电气强度；工频正弦电压2000v历时1分钟无击穿及闪络现象

过载能力；二倍的额定电流，维持1分钟

环境温度；﹣15℃-﹢40℃

海拔高度；﹤1000M

相对湿度；﹤90
