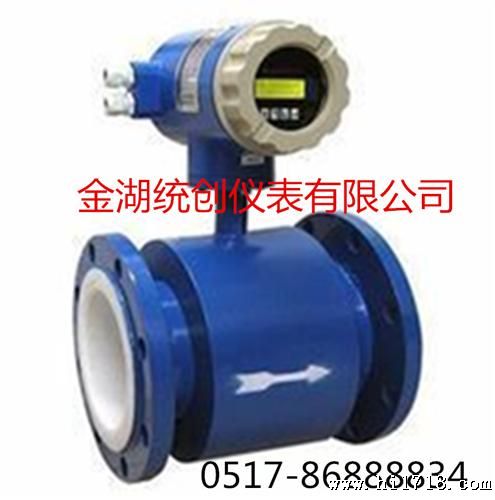

厂家 DN125电磁流量计
价格:电议
地区:江苏 淮安
电 话:13347962229
传 真:0517-86888835

DN125电磁流量计按励磁方式分类

要产生一个均匀恒定的磁场,就需要选择一种合适的励磁方式。如按励磁电流方式划分,有直流励磁、交流(工频或其他频率)励磁、低频矩形波励磁和双频矩形波励磁。

1.直流励磁

  直流励磁方式用直流电或采用磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的优点是受交流电磁场干扰影响很小,因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化,即电解质在电场中被电解,产生正负离子,在电场力的作用下,负离子跑向正极,正离子跑向负极,这将导致正负电极分别被相反极性的离子所包围,严重影响仪表的正常工作。所以,直流励磁一般只用于测量非电解质液体,如液态金属流量(常温下的汞和高温下的液态钢、锂、钾)等。

2.交流励磁

  工业上使用的DN125电磁流量计,大都采用工频(50Hz)电源交流励磁方式产生交变磁场,避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题(例如正交干扰、同相干扰、零点漂移等)。现在交流励磁正在被低频方波励磁所代替。

3. 低频方波励磁

  低频方波励磁波形有二值(正-负)和三值(正-零-负-零)两种,其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰,消除由分布电容引起的工频干扰,抑制交流磁场在管壁和流体内部引起的电涡流,排除直流励磁的极化现象。

量程范围确认

  一般工业用DN125电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,流速应不小于0.2m/s,应不大于 8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量。

  在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

  Q=πD2V/4

  Q:流量(㎡/h) D:管道内径 V:流速(m/h)

DN125电磁流量计的量程Q应大于预计的流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜

   衬里的选择



衬里材料

主要性能

介质温度

适用范围

—体型

分离型





聚四氟乙烯(F4)

是化学性能稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

同F4,耐磨性、抗负压能力高于F4。

同上





聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。

80℃





聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。



聚氨酯橡胶

1、耐磨性能极强。

  2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆



电极的选择



电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。



具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

铂/钛合金

几乎能耐——切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

DN125电磁流量计简单说是由流量传感器变送器组成的。

  流量传感器是把流过管道内的导电液体的体积流量转换为线性电信号。其转换原理就是的法拉第电磁感应定律,即导体通过磁场,切割电磁线,产生电动势。流量传感器的磁场是通过励磁实现的,分直流励磁、交流励磁和低频方波励磁。现在大多流量传感器采用低频方波励磁。

  变送器是由励磁电路、信号滤波放大电路、A/D采样电路、微处理器电路、D/A电路、变送电路等组成。

DN125电磁流量计的安装要求是一定要安装在管路的点或者管路的垂直段,但是一定是在满管的情况下,对直管段要求是前5D后3D,这样才能保证DN125电磁流量计的使用和对的要求。

DN125电磁流量计安装环境要求

一、传感器安装环境的选择

  电磁流量传感器外壳防护等级一般是IP65(国际GB4208外壳防护等级——防尘防碰水级),其安装场所的选择请参阅 第五章第五节。安装环境的主要要求是:

  (1)传感器应安装在干燥通风的地方,避免潮湿、容易积水受淹的场所,还应尽量避免阳光直射和雨水直接淋浇。

  (2)应尽可能避免安装在周围环境温度过高的地方。一体型结构的DN125电磁流量计还受制于电子元器件环境温度,要低些。

  (3)安装传感器的管道上应无较强的漏电流,应尽可能地远离有强电磁场的设备,如大机电、大变压器等,以免引起电磁场干扰;

  (4)安装传感器的管道或地面不应有强烈的震动,特别是一体型仪表;

  (5)安装传感器的地点要考虑工作人员现场维修的空间。

二、转换器安装环境的选择

  转换器作为现场指示用的现场安装仪表,它的安装场所一般应选择:

  周围环境温度在-10~45℃间;

  空气的相对湿度≤85%;

  安装地点无强烈震动;

  周围空气不含有腐蚀性气体;

  转换器应尽量安装在室内。安装在室外时,还应采取防日晒雨淋的措施。

正确选型:

  仪表的选型是仪表应用中非常重要的工作,据有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装而造成的,,特别注意。

  ·收集数据

  ① 被测流体名称;

  ② 流量、小流量;

  ③ 工作压力;

  ④ 温度、温度。

  ·被测流体必须具备一定的导电性,导电率≥5uS/cm。

  ·流量和小流量,必须符合下表中的数。(扩展流程范围0.1~15m/s)
