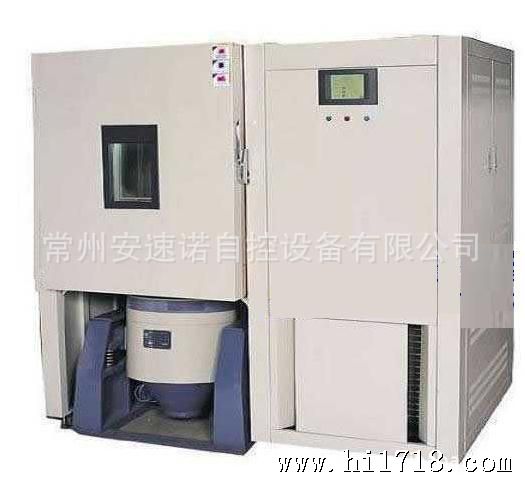

高低温振动试验台（发电机）
价格：电议
地区：江苏 常州市
电 话：86 0519 85958466
手 机：15106129191
传 真：86 0519 85959466

常州安速诺自控设备有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺



本实验目的主要考察发电机在各种环境下各种电气特性和机械特性，交流电机在工作状态下，应承受高低温和耐振动情况下，发电汽车机各零部件无损伤，变形，紧固件不松动，发电机产品外形图上所要求的拧紧力矩值的变化不得超过实验前初始值的50%，性能应符合产品工艺要求。



测量参数



电压：0-30V，0.25%



电流：0-250A，0.25%



转速：0-30000rmp（发电机端）



温度：0-200℃，0.5%，采样位置为：发电机外壳和环境温度箱。



试验计数0 ~ 999999



试验时间0-9999h

测试条件符合美国通用标准

GM14036 4.3.5.2.2vibration durability

VW80140大众实验2.3 Fatigue limit

GM14036 4.3.5.2.2 vibration durability

QC/T 413      《汽车用交流发电机耐振动性能试验方法》

1.4.1发电机耐久性：

交流发电机应能够承受2000h的耐久性试验，或者120000km道路试验，试验后，其热态性能值允许比耐久性实验前的热态性能低5%，调节电压值应该符合GM14036要求，定子转子绝缘电阻应该大于1兆欧姆。

1.4.2冷，热态性能及特性曲线试验

交流发电机冷热态性能及特性曲线的试验方法按美国通用标准规定进行，交流发电机热态性能测试允许在交流发电机温升试验后进行，但应使交流发电机按温升试验条件持续运行0.5h以上。

1.4.3高温调节电压及温度补偿系数

        高温调节电压及温度补偿系数：见表（1）

工作电压等级，V

高温调节电压，V

调节器温度补偿系数，mV/°C

12V

>=13

-3°C-10°C

24V

>=26

-3°C-10°C

  调节器特性：见表（2）

试验项目

试验条件

D调节电压

n=6000r/min   I=10%Ir（I>=5A）

负负载特性

n=6000r/min   I=10%Ir（I>=5A）I=90%Ir

D转速特性

I=10%Ir（I>=5A）n=1500r/min-10000r/min

D温度补偿曲线温度点

-20°C，0°C，23°C，60°C，80°C，105°C





1.4.4高温电压调节性能试验

    交流发电机高温电压调节器性能试验按下列条件进行，环境温度105°C+-2°C，转速3000r/min，电流为40%Ir，连续运转2h后，2min内检查此时的高温调节性能转速6000r/min，I=10%Ir（I>=5A）)

1.4.5温升试验

    交流发电机温升试验时转速为3000r/min，输出电压控制为13.5V或27V，连续运转0.5h以上，（以30min内温度上升不大于1°C为温升稳定）。

1.4.6耐振动试验

交流发电机耐振动试验按照转速3000r/min，输出电流为10%Ir，（I）=5A）输出电压由调节器控制，汽车交流发
