1. 存储条件

4    电气特性

4.1  输入特性

4.1.1电压/频率: 额定输入电压范围: 100-240Vac，50/60Hz.

允许输入电压范围:90-264Vac, 47/63Hz.

4.1.2输入电流 :（满载时）

当输入电压230Vac/50Hz时,输入电流≤0.15Aac.

4.1.3工作效率 : 在输入230Vac,50Hz和输出为:0.5Adc范围内时,其工作效率≥60%.

4.1.4浪涌电流 :在冷开机条件下,不超过60A(输入条件240V/50Hz).

4.2  输出特性

4.2.1标称输出电压：5.0Vdc.

4.2.2空载输出电压：4.75-5.25Vdc；(负载为: 0mAdc时).

4.2.3带载电压范围：4.75-5.25Vdc；(负载为: 0～0.5Adc范围内时).

4.2.4标称输出电流：0.5Adc.

4.2.5输出电流范围：0～0.5Adc.

4.2.6输出电压纹波：≤200mVp-p,(负载为: 0～0.5Adc范围内时).

测试方法   ：用带宽为≥20MHz的模拟示波器，连接到适配器的输出端，同时输出端

            还并连1个104pF陶瓷电容和1个47uF的电解电容.

4.3  保护功能

4.3.1短路保护   : 本适配器的设计,能保证该产品在输出端短路状态下,都不会导致着火

燃烧或任何损坏,平均短路电流≤900mAdc.

4.3.2过压保护   ： 输出端连续过压保护值≤8.2Vdc；瞬态过压保护值≤10Vdc,当电路发生故障致使输出电压异常升高时,保护电路将会立即迅速地自动启动,从而使输出电压降低到零值或安全电压值.

4.3.3过流保护   ： 输出端连续过流保护值≤0.75Adc；当电路发生故障致使输出电流异常

升高时,保护电路将会立即迅速地自动启动,从而使输出电压降低到零

电压或安全电压范围值.

5    环境适应性试验

5.1  高温测试   : 实验温度为+65℃±5℃,产品不包装,持续实验时间8小时,再在常温

20-30℃)环境放置1小时后,对其外观,绝缘电阻,绝缘强度及电性能

进行重新检测,要求；外观应平整无划痕,毛刺以及其他机械损伤,外露

金属部分不应有锈蚀,无击穿,飞弧现象,绝缘电阻≥20MΩ等,以确保

电性能正常.

5.2  低温测试   : 实验温度为-20℃±5℃,产品不包装,持续实验时间8小时,再在常温

20-30℃)环境放置1小时后,对其外观,绝缘电阻,绝缘强度及电性能

进行重新检测,要求；外观应平整无划痕,毛刺以及其他机械损伤,外露

金属部分不应有锈蚀,无击穿,飞弧现象,绝缘电阻≥20MΩ等,以确保

电性能正常.

5.3  恒定湿热测试

                 :产品不包装,实验温度40℃±5℃,湿度5%～90%,持续实验时间48小

时,再在常温20-30℃)环境放置1小时后,对其外观,绝缘电阻,绝缘强

度及电性能进行重新检测,要求；外观应平整无划痕,毛刺以及其他机

械损伤,外露金属部分不应有锈蚀,无击穿,飞弧现象,绝缘电阻≥20M

Ω等,以确保电性能正常.

6    性能冲击试验

6.1振动测试 : 经过频率为10-55Hz,振幅为0.35mm,分别在X,Y,Z三轴的每个方上循

环振动10次周期实验后，对其外观,绝缘电阻,绝缘强度及电性能进行

重新检测,要求；外观应平整无划痕,毛刺以及其他机械损伤,外露金属

部分不应有锈蚀,无击穿,飞弧现象,绝缘电阻≥20MΩ等,以确保电性能

正常.

6.2   跌落测试 :   高度为1000mm,跌落在平整硬木表面,以六面方向计,每面自然下落1

次,然后对外观进行检查,并进行绝缘电阻,及电性能进行重新检测,不

得出现完全分离性松动和安全性破损等外观不良现象,亦无击穿,飞弧

等不良现象,绝缘电阻亦必须≥20MΩ,并确保重新通电使用正常及无安

全风险性故障！

6.3   摇摆测试 : 将适配器主体固定,在DC线输出端的30公分左右处,加100g重物进行

摇摆测试.摇摆角弧度120°(单边:60°)为一个完整摇摆测试周期,需

进行2000次摇摆测试,频率为30次/分钟.摇摆测试后,检测DC线应保

持正常充功能,亦无安全隐患.

6.4   输入AC 插头插拔试验

               :验证AC电网电源瞬间电压电流冲击对适配器的影响,反复插拔适配器少100次，频率为1次/2秒,完成后;再测试适配器输出正常,不得有任

                何损坏.

6.5  输出DC插头插拔试验

:插拔方式将该插头在机顶盒的I/O处进行插拔1000次,频率为200次/

小时,测试后,不能有接触不良等现象.

7    安全规范

7.1  绝缘电阻 : 施加500V直流电压于输入和输出端1分钟后进行测试, 测输入和输出

                  端之间绝缘电阻不小于20MΩ.

7.2  高压测试 :   3.0KVac,50Hz,3mAac,1Min.

7.3.    AC漏电…....:在输入端加230Vac/50Hz,在输入对输出之间测试;要求漏电流小于

0.25mAac.

8    电磁兼容

8.1  传导连续骚扰

测试条件 ： 输入220Vrms/50Hz,连接负载电阻测试,要求符合:

EN55022 CLASS B标准.

8.2  辐射连续骚扰

测试条件 ： 输入220Vrms/50Hz,连接负载电阻测试,要求符合:

EN55022 CLASS B标准.

9  产品老化

9.1老化环境 : 温度30-45℃, 湿度：5％-95％;

9.2老化电压:200Vac-240Vac/50Hz.

9.3老化条件 : 10Ω,5%,20-50W,水泥电阻;≥2 小时.

    特别提示 : 老化完成,待适配器外壳温度降至15-30℃之室温后,才允许进行后续之

成品高压测试&功能测试.

10  机械特性

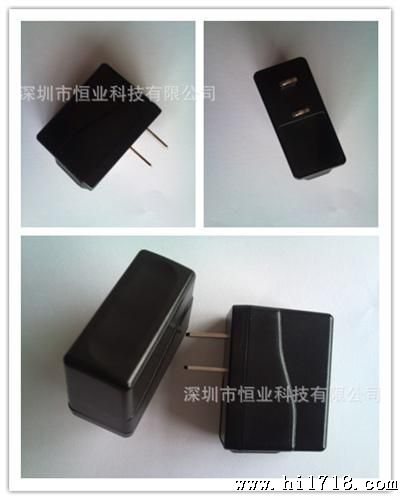

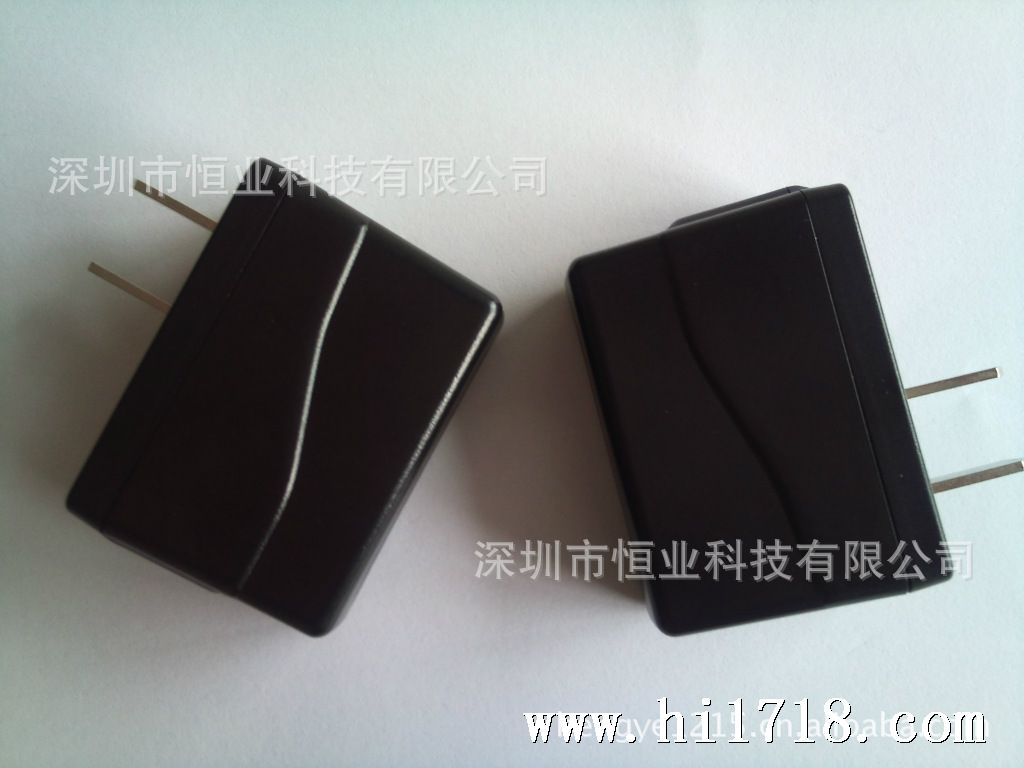

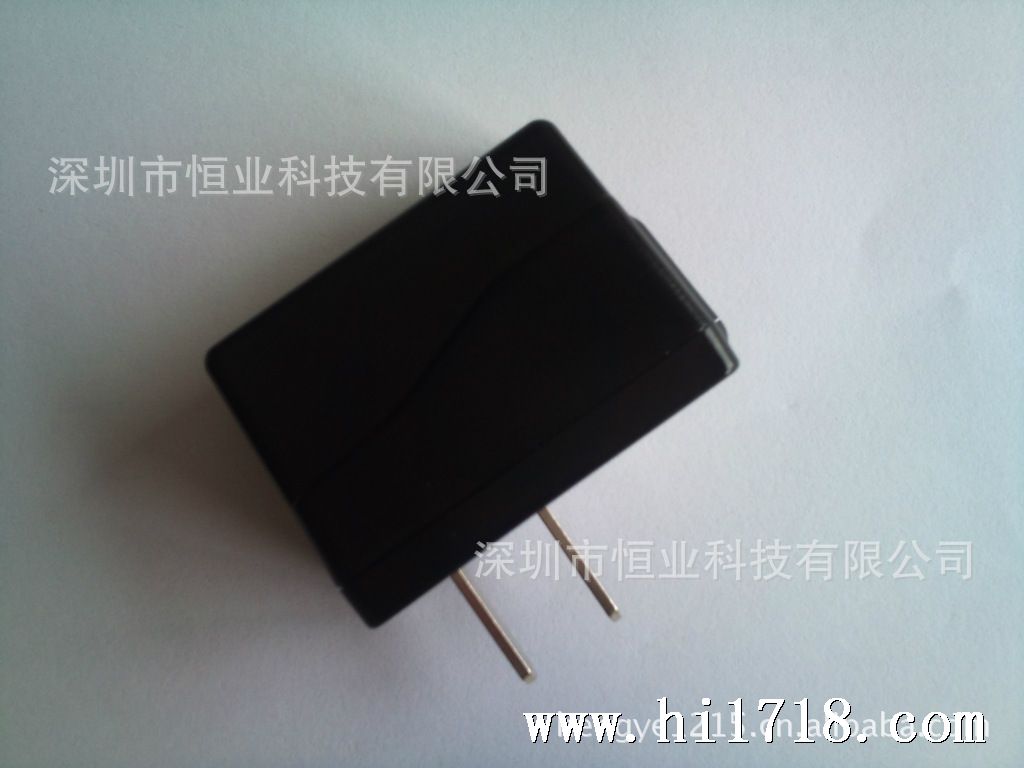

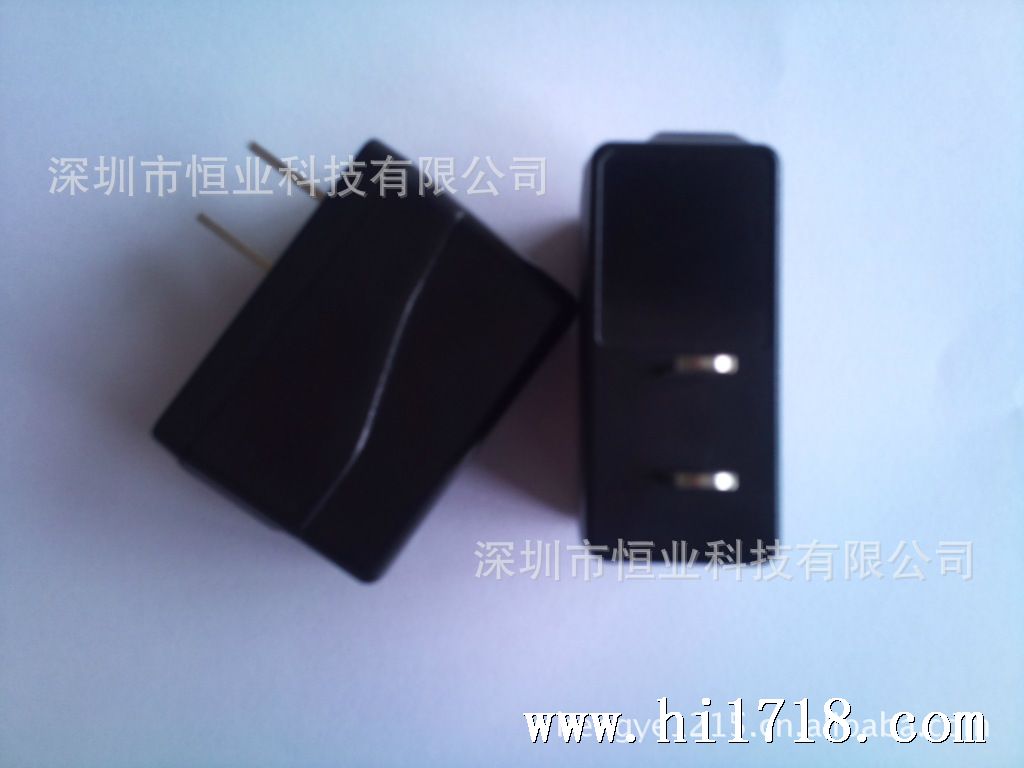

10.1外观要求 :适配器外壳为黑色,表面平整,不得有明显的划痕,毛刺, 机械损伤等;

外露金属部分亦不应有锈蚀,插头及连线应连接可靠,无松动,脱落现象

,上下壳盖采用超声波方式离子焊合固定.

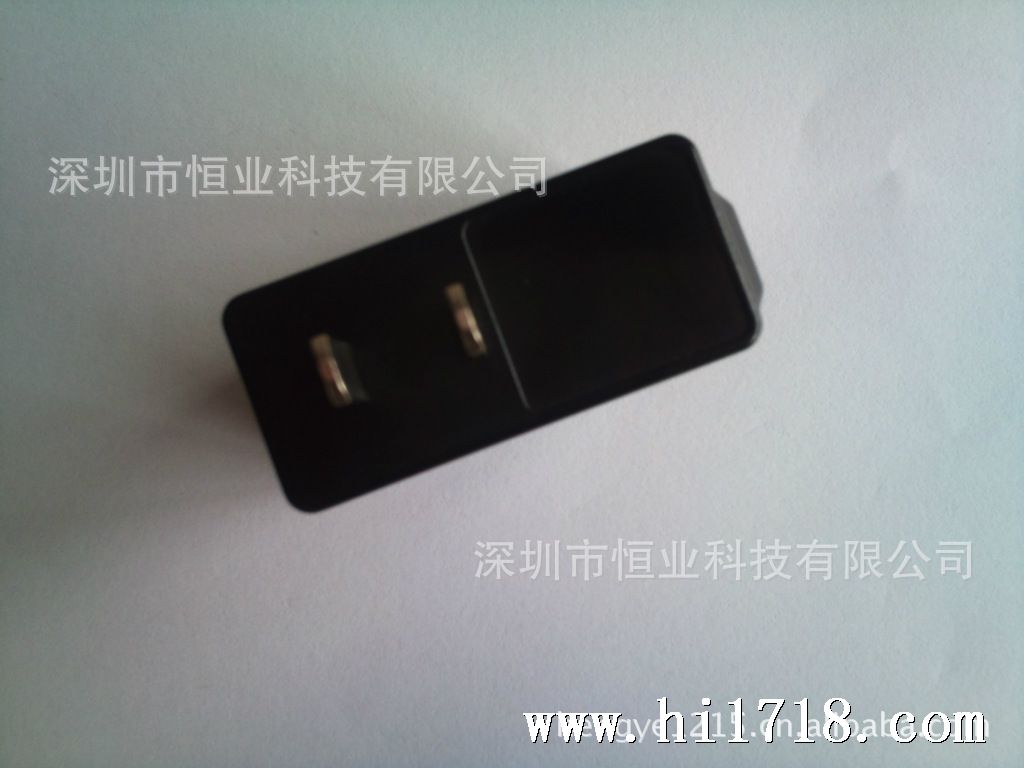

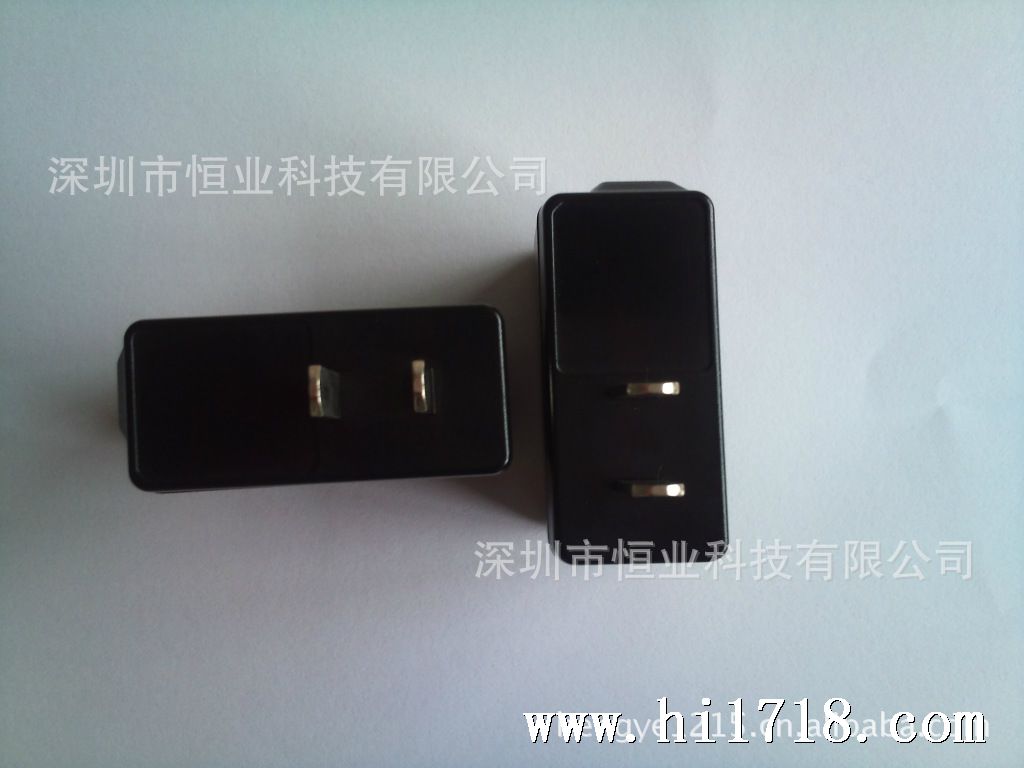

10.2输入AC插头规格

:输入插头适合于中规地区使用.

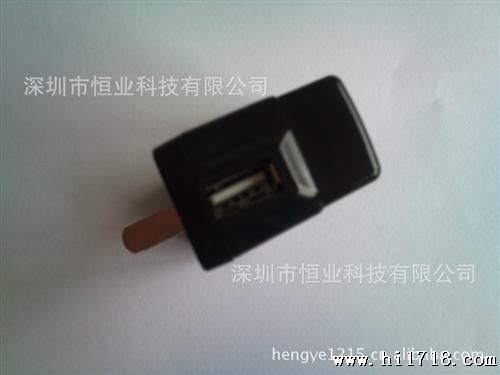

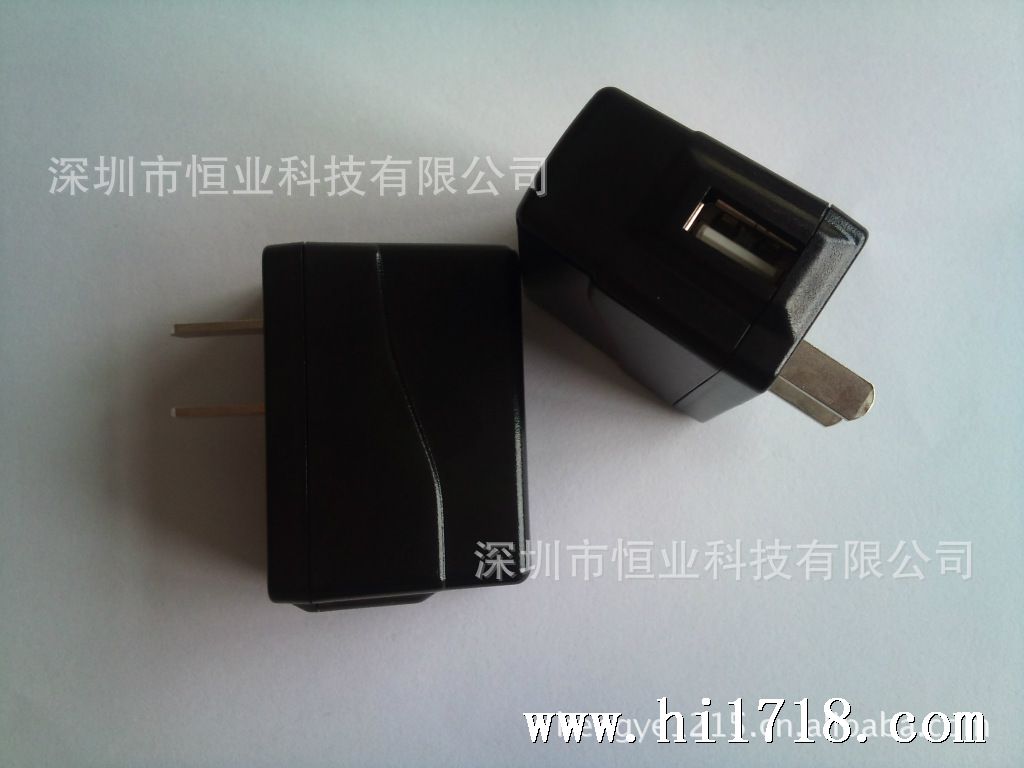

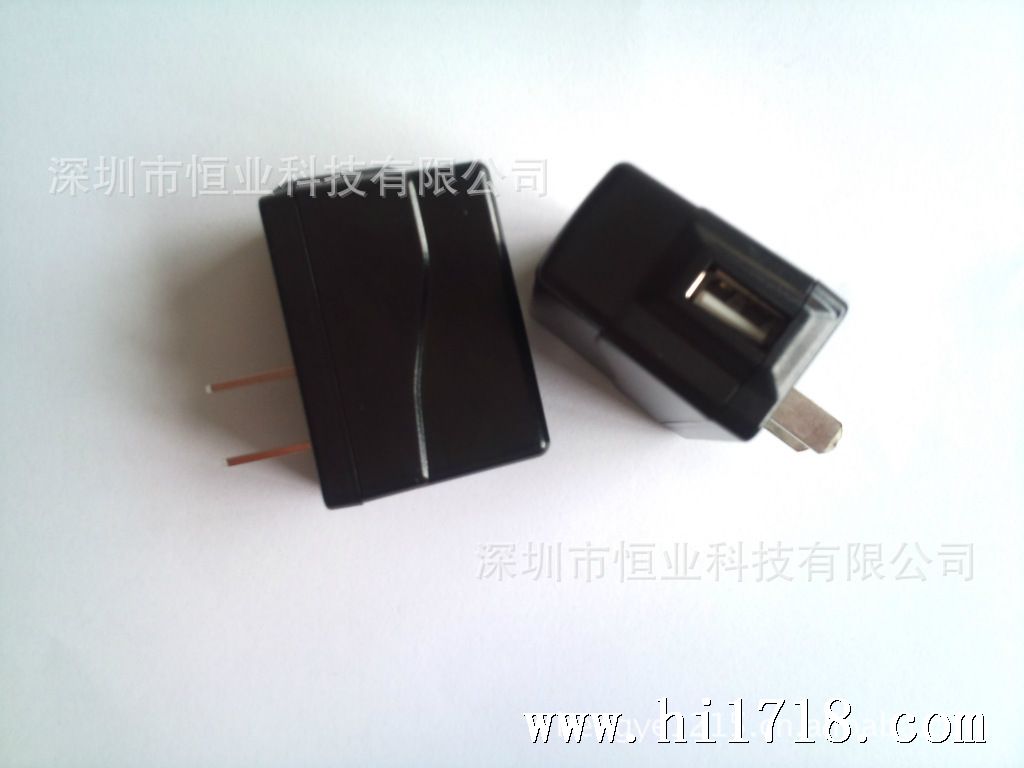

10.3输出USB母座规格

  大4pin母座,

10.4 输出插头规格

   1脚接正，2.3脚短路，4脚接负。
