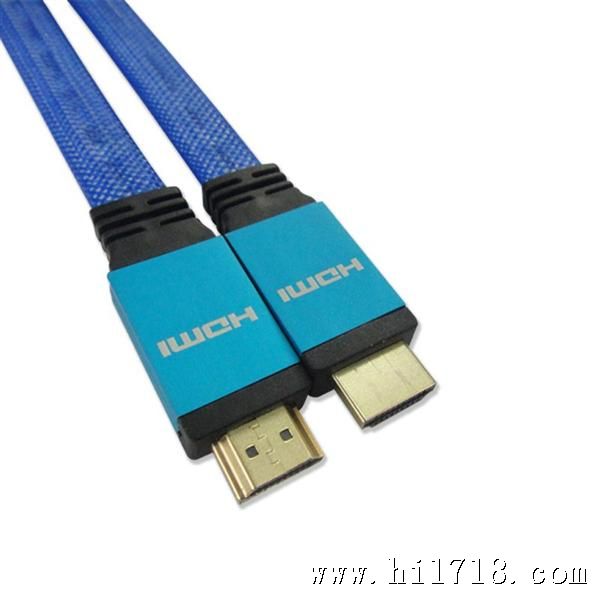

工厂自制HDMI 1.4版扁平高清连接线
价格:电议
地区:广东 深圳市
电 话:86 755 27055127
手 机:13902317158
传 真:86 755 27059161



HDMI 19Pin M  to   M 1080P高清连接线:



外形:

1.PVC单双色外模(颜色可选)

 2.线材外层加尼龙网(可选).

3.19Pin HDMI Connector Gold 插头镀金(可选)



线材规格:

一,HDMI线材采用对线加屏蔽结构传输数字信号

 1、绝缘:发泡PE

 2、额定温度:60OR 80

 3、额定电压:30VOLTS



二,HDMI线材结构(近似DVI Cable)如下所述

14对影像传输线(24262830awg)负责支持RGBClock功能。

246芯的控制线负责支持CEC/DDC,SDA,SCL,Power Hot Plug Detect功能。

34对个别用AL/Mylar屏蔽加56芯单芯电子线,集合后加双层屏蔽组合而成。



三,HDMI线材之电气特性规格

*完全支持CEC号连接设备
*
带宽高达10.2Gbps
*
支持所有的高清TV格式(480P720P1080I1080P)

1、特性阻抗(差分阻抗):100±10ΩTDR

2、远程串音:-26dB以下/cable

3、传播延迟差:对内延迟差15lpsec以下,对间延迟差2.42ns以下

4、电流:                    &n bsp; 0.5A           MAX
5
、接触电阻:
              10n0HMS           MAX
6
、插合状态:
              300AV             RMS
7
、绝缘电阻:              100MOHMS          MIN



四,HDMI线材主要的规格

14P*30#+1P*30#+5C*30#+AB/UL20276 HDMI OD:5.5mm

24P*28#+1P*28#+5C*28#+AB/UL20276 HDMI OD:7.3mm

34P*26#+1P*26#+5C*26#+AB/UL20276 HDMI OD:8.0mm

44P*24#+1P*24#+5C*24#+AB/UL20276 HDMI OD:10.0mm



 五.磁环(可选);

 六,尼龙网或棉网(可选)



用途(可用于以下机器设备):

1HD-DVD(高清晰DVD),Blue-ray DVD(蓝光DVD);

2Game Machines: Sony Plays (Sony游戏机)

3LCD TVs(液晶电视机),Plasma Display (等离子体显示器)

4Rear Projection Microdisplays (新投影仪微型显示器)

5Hi-def DVD Payers (高清晰DVD播放器);

6A/V Receivers (音视频接收机)

7Digital Television (数字电视)



综合特性:

1) 插头镀金,可加防尘罩保护,即插即用,信号传输稳定;

2) 线缆采用具有精密绞线技术结构的高纯度铜线芯;

3) 导线采用双绞阻抗匹配工艺,程度减少信号交叉窜扰,确保信号无错传输;

4) 模块化应力消除结构,防止线缆弯折损伤,便于灵活移动,持久耐用;

5) 信号对绞线采用125%专用屏蔽铝箔,外层采用高密度镀锡编织铜丝屏蔽。



质量:

 1100%通过1080P测试;

 2)采用Blue-ray DVD (蓝光DVD)Sony HD TV (Sony高清电视机)PS3测试,产品出货前,100%进行测试;

 3100%符合HDMI的要求;

 4)符合可靠性试验和电气试验的所有要求;




技术参数:
1.HDMI1.3a
DVI
2.单链接带宽高达10.2Gbps(340MHz)
3.支持 10 位、12 位和 16 位(RGB 或 YCbCr)色深
4.支持“x.v.Color™”
5.自动音频同步的功能
6.支持新型无损压缩数字音频格式 Dolby TrueHD 和 DTS-HD Master Audio
7.支持高清电影的HD-DVD和蓝光格式
8.支持1080P



包装:

 1)支持OEM,可用客人logo(可选);

 2)PE塑胶袋或真空罩包装。(可选)




psbeCAZ3DMFI

psbeCAAM2T4Q

psbeCA09WJ2E



undefined

undefined

undefined

undefined

undefined

undefined




质量:HDMI是数字接口,由于所有的模拟连接(例如分量视频或S-video)要求在从模拟转换为数字时没有损失,因此它能提供的视频质量。这种差别在更高分辨率,例如1080p时特别明显。数字视频将比分量视频更清晰,消除了分量视频中发现的柔和度和拖尾现象。诸如文本这类微小、高对比度的细节将这种差别发挥到。

易用性:HDMI在单线缆中集成视频和多声道音频,从而消除了当前A/V系统中使用的多线缆的成本、复杂性和混乱。这在升级或添加设备时特别有用。

高智能:HDMI支持视频源(如DVD播放机)和DTV间的双向通信,实现了新功能,例如自动配置和一键播放。通过使用HDMI,设备为连接的显示器自动传输效的格式(例如480p vs 720p16:9 vs 4:3免除了消费者需要滚动所有格式选项,以猜测的观看格式的麻烦。

高清晰内容就绪:支持HDCPHDMI设备现在和将来将能够访问的高清晰度内容,给我我们带来些许安慰。HD-DVDBlu-ray已对当今的高清晰度电影延迟了起动影像抵制标记(又称为内容保护标记),以帮助小化由于转换造成的潜在问题,但有望在几年内起动这一标记,意味着将来的高清晰度电影将无法通过不受保护的接口(如模拟元件)以高清晰度播放。

高质量:HDMI将音频以纯数字形式远远传输到放大器。由于音频调节设备的连线及其他电子设备的原因,模拟音频连接更容易损失。相对于SPDIF连接,HDMI具有更大的带宽,可让其支持新的无损失音频格式,如Dolby TrueHDDTS-HS Master Audio。这些格式无法通过SPDIF连接得以支持,因为它们要求的数据速率非常高,超过了SPDIF的能力。另请参阅HDMI 1.3部分,以了解有关Dolby TrueHDDTS-HD Master Audio格式的详细信息。

寿命:HDMI
是一个不断演变的标准,它不断发展变化以适应市场的需要。HDMI具有多余的带宽,可在不远的将来长期加入新技术增强和功能。

消费者要留意的内容是,HDMI一直在启用一系列新的技术(例如DVD AudioSACD1080p/60等)。然而,在多数情况下,选择在特定产品中实现哪些功能由各个制造商自行决定。因此,制造商可通过自己对市场行情的了解来选择适合其客户群的功能组合。所以,客户必须选择具备其所需功能的设备(而不应着眼于设备实现的是HDMI的哪个版本。)。有兴趣确认某种特别的消费类电子产品是否通过HDMI支持DVD-Audio或其它功能的消费者,可以查阅用户手册和产品评论并直接咨询制造商。
